丰田Supra JZA80车轮刹车总成逆向建模

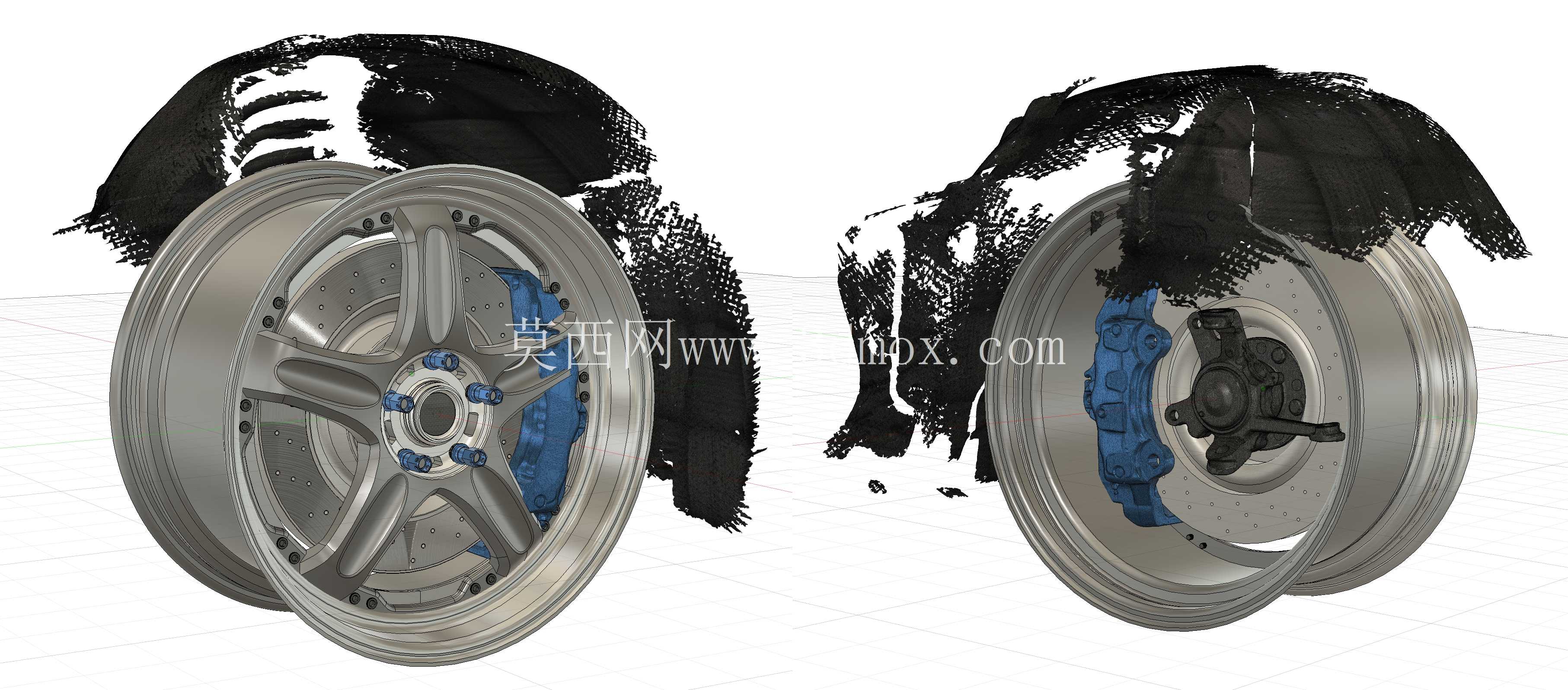

　　这套逆向建模成果围绕经典跑车的行走制动单元展开，覆盖了轮毂本体、通风刹车盘、多活塞制动卡钳、转向节连接段等核心部件，所有结构均通过实件三维扫描获取点云后重构曲面完成，完整保留了原厂部件的装配关系与细节特征，可直接用于改装方案验证、制动系统匹配计算、整车底盘虚拟装配等工程场景。在实际改装与维修领域，这类高精度扫描模型能解决很多传统测绘的痛点：很多经典性能车的原厂配件停产之后，改装厂商开发替换件、定制多活塞卡钳转接座时，不需要反复上架实车打样，直接在三维环境中就能核对卡钳与轮毂辐条的间隙、刹车盘与防尘罩的干涉边界、油管走位的预留空间，大幅减少样件试制的迭代次数。

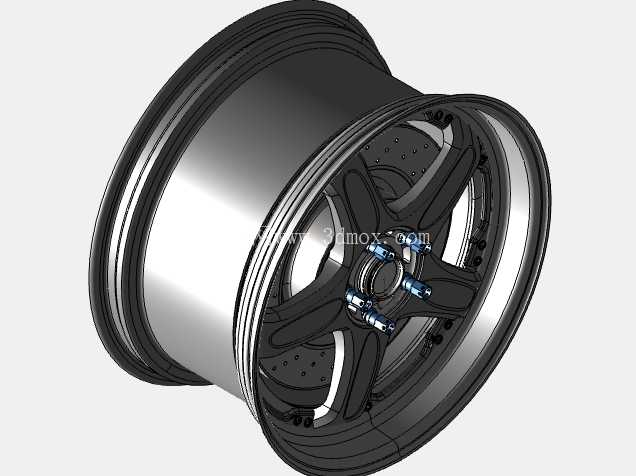

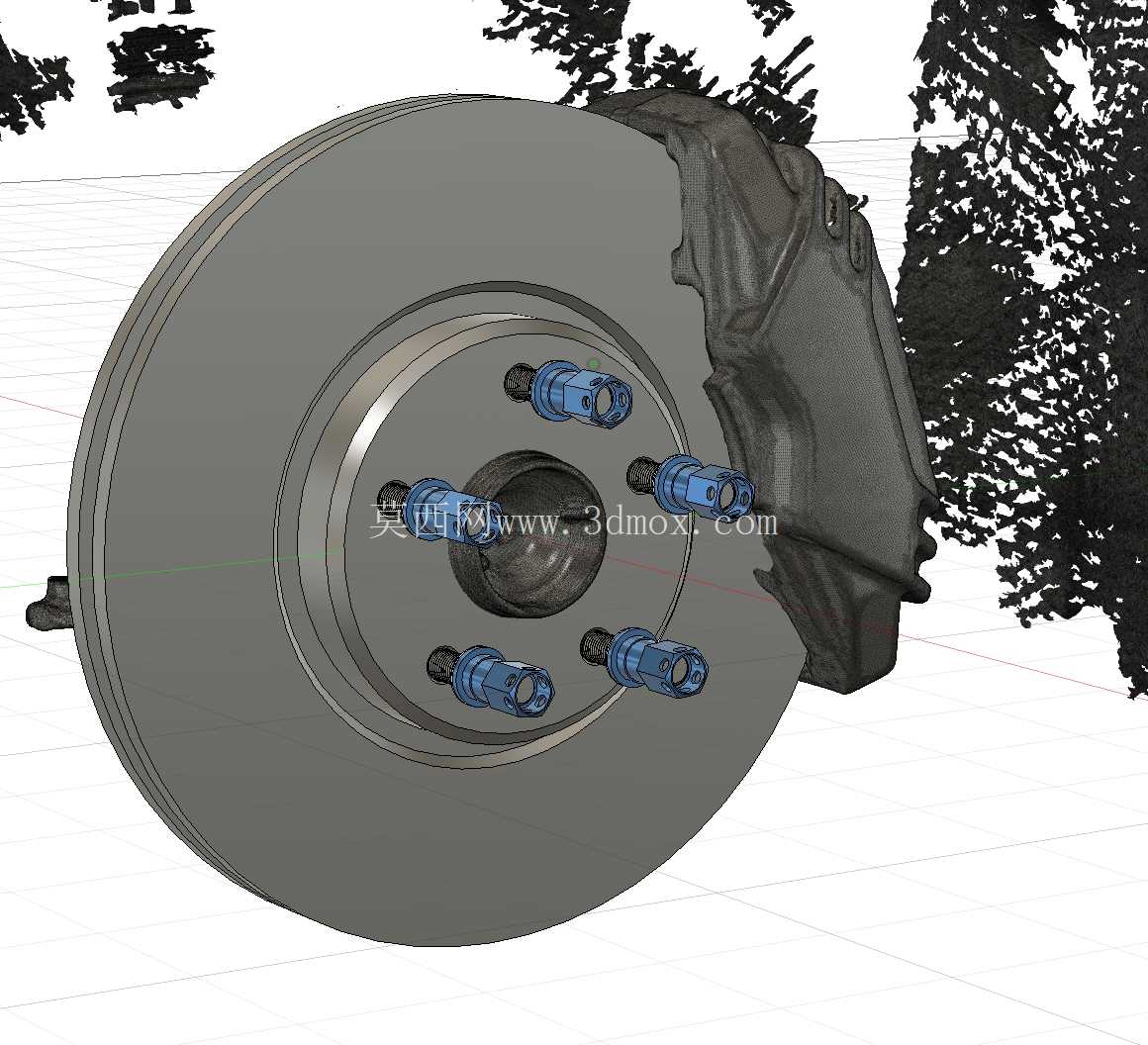

　　从结构特性来看，该款轮毂采用五辐深凹设计，轮辋边缘的胎圈座位置保留了原厂的台阶式密封结构，适配低压铸造铝合金轮辋的常规壁厚分布，辐条背面的减重凹槽、安装面的中心孔定位台、螺栓孔的倒角沉台都完全还原实件状态，PCD节圆直径、中心孔直径、轮辋偏距等核心安装参数均与原厂数据对齐，可直接匹配原车的轮毂轴承单元，不需要额外加装变径圈或者转接法兰。刹车部分采用的是钻孔通风盘结构，盘体内部的通风导流筋为径向直筋布局，能保证车辆高速行驶时的空气流通效率，带走制动过程中产生的摩擦热量，避免热衰减；配套的蓝色多活塞卡钳为对向活塞布局，卡钳本体的安装脚位置、刹车皮的卡槽尺寸、放气螺钉的凸起位置都完整还原，建模时特意保留了卡钳与转向节连接的螺栓孔位坐标，在做虚拟装配时可以直接约束到转向节的对应安装点，快速验证不同ET值轮毂、不同厚度刹车盘的匹配性，不会出现卡钳蹭辐条、轮毂盖碰卡钳顶部这类实装才会发现的问题。在建模思路上，整个总成没有做过度的简化处理，哪怕是刹车盘表面的钻孔倒角、卡钳上的品牌标识凹槽、轮毂螺栓孔的锥面密封结构都做了保留，因为这些细节在做渲染出图、3D打印展示件、有限元受力分析时都会直接影响结果准确性。比如做制动系统的热仿真时，刹车盘表面的钻孔会直接影响散热面积计算，如果建模时省略这些特征，仿真得出的热衰减温度就会和实际情况出现偏差；做轮毂的强度校核时，辐条背面的减重槽是应力集中的关键位置，简化掉这些结构就会导致应力分析结果失真。

　　安装边界方面，整个总成的装配基准完全遵循实车的底盘硬点：轮毂安装面与转向节贴合面的距离、卡钳安装面相对于轮毂中心的偏移量、刹车盘摩擦面相对于轮毂安装面的跳动基准面都和实车坐标完全一致，导入整车底盘模型时不需要额外调整坐标，直接通过中心孔和安装面的约束就能完成定位。对于三维建模从业者来说，这类扫描逆向的模型还可以作为曲面重构的练习素材，点云到实体的重构过程中，需要处理轮辋的大曲率旋转面、卡钳的复杂铸造曲面、辐条的渐变过渡曲面，能很好地练习自由曲面的构面技巧，同时理解汽车行走系统部件的设计逻辑——比如轮毂辐条的厚度不是均匀分布的，靠近安装盘的位置更厚，往轮辋边缘逐渐变薄，这是兼顾强度和减重的设计选择；刹车盘的通风筋不是完全垂直于盘面，而是带有微小的倾斜角度，能在车轮转动时形成泵风效应，提升散热效率。

　　在改装方案开发场景中，这套模型还可以用来快速验证不同的改装组合：比如更换更大直径的刹车盘时，能不能匹配现有的卡钳安装位，会不会蹭到轮辋的内壁；更换不同ET值的轮毂时，轮距的变化会不会导致卡钳和避震筒身出现干涉；甚至可以在模型上直接测量刹车皮与盘片的接触面积，计算不同制动压力下的摩擦力矩，为制动总泵的选型提供数据参考。不同于正向设计的参数化模型，这套逆向模型完全忠实于实件的实际尺寸，没有理想化的公差假设，哪怕是铸造件表面的微小拔模斜度、机加工面的粗糙度预留台阶都有体现，在做装配公差分析时更贴近实际生产状态，不会出现数字模型装配完美、实装却出现干涉的问题。
