35毫米盘式液压升降挺杆结构设计

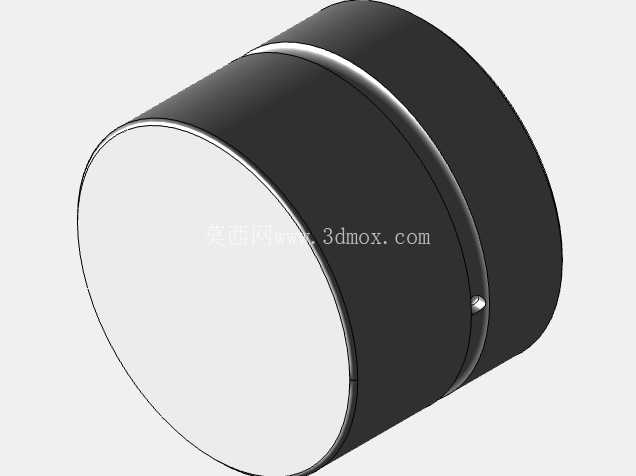

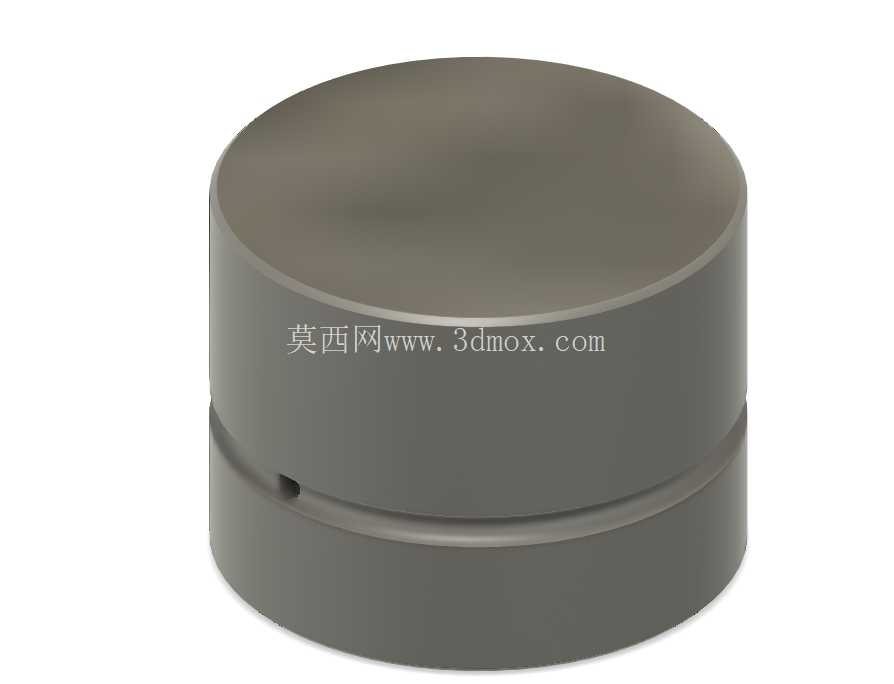

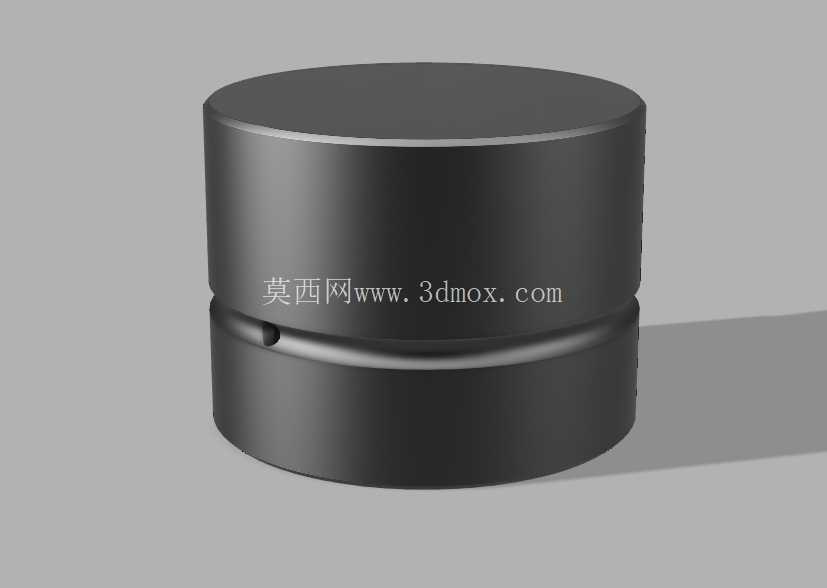

　　这款盘式液压升降挺杆的整体外轮廓为同轴双段圆柱结构，主体外径控制在35毫米，整体轴向尺寸紧凑，没有外凸的管路、接线或操作手柄，所有功能结构都集成在圆柱壳体内部，外露面仅保留壳体侧壁的环形定位槽与底部安装贴合面，安装时不需要额外预留侧向操作空间，仅需在安装面预留对应直径的沉孔或平面安装位即可完成固定，适配狭小安装空间内的顶升作业需求。从实际应用场景来看，这类小尺寸盘式液压挺杆常被集成在精密工装夹具的定位顶升工位、小型自动化检测设备的物料抬升模块、桌面级小型加工设备的工件微调机构中，也可作为小型液压支撑单元嵌入到需要微行程顶升的模具结构里，替代传统的弹簧顶针或螺纹调节支脚，输出更稳定的支撑力与可控的升降行程。

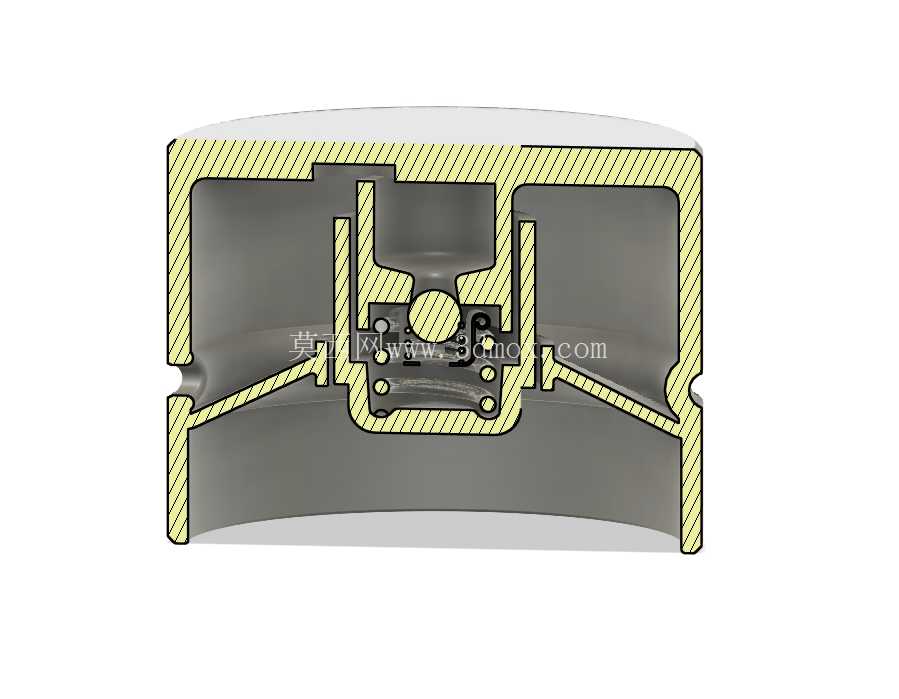

　　设计过程中优先考虑了密封可靠性与结构集成度，将液压缸体、活塞、复位结构全部整合在上下两段圆柱壳体内，上段圆柱为活塞伸出端的导向段，下段圆柱为储油与动力腔室，两段壳体之间的环形凹槽既作为壳体装配的定位止口，也可作为安装时的卡接限位位，不需要额外设计法兰安装边就能实现径向定位，进一步压缩了整体安装占用空间。功能特性上，这类液压挺杆依靠液压油的不可压缩特性实现刚性支撑，相比同尺寸的气动顶升元件，负载刚性更强，不会因为负载波动出现明显的行程回缩，升降过程的行程控制精度更高，不需要搭配复杂的气动回路就能实现稳定的顶升动作；同时盘式的大端面接触设计，让顶升接触面积远大于同直径的杆式顶杆，接触应力更小，顶升软质或薄壁工件时不会出现压痕或局部变形。

　　设计时还考虑了安装适配性，底部安装面为整面平整结构，可以通过粘接、螺栓压合、卡箍抱紧等多种方式固定，不需要在挺杆本体上加工额外的安装孔，避免了孔位加工对壳体密封结构的破坏；活塞伸出端面同样为平整圆形面，可根据实际使用需求加装不同材质的接触垫，适配金属、塑料、陶瓷等不同材质工件的顶升接触需求。从结构细节来看，壳体侧壁的环形槽除了装配定位作用外，还可作为密封件的安装位，当挺杆嵌入安装孔内时，在环形槽内加装O型密封圈就能实现径向密封，防止安装工位的切削液、粉尘进入挺杆与安装孔的配合间隙，延长元件的使用寿命。

　　整体结构没有多余的外露零件，外观简洁规整，在三维建模过程中，所有配合面都采用同轴度公差约束，活塞导向段与缸体内孔的配合间隙控制在合理范围，既保证活塞升降的顺畅度，也避免间隙过大导致的液压油内泄问题；同时建模时对所有锐边都做了微小倒角处理，既符合机械加工的工艺要求，也避免安装过程中锐边割伤密封件或操作人员。这类小型液压升降元件的行程通常不会太长，主要面向毫米级的微调顶升场景，在选型适配时，不需要额外预留过大的运动空间，仅需根据顶升行程预留对应的轴向伸出空间即可，由于整体为圆柱对称结构，安装时不需要考虑周向定位角度，任意角度旋转都不影响功能实现，大幅降低了装配调试的难度。在实际工况使用中，这类挺杆的动力输入可通过外接微型液压油源实现，也可集成微型手动加压结构实现独立作业，整体结构的集成度设计让它可以适配多种不同的动力供给方案，不需要对本体结构做大幅修改就能满足不同场景的使用需求。
