七寸复古款车用通用前照头灯结构设计

这款七寸规格的车用头灯，最初的设计参考来自经典森本复古车头灯的成熟结构，在实际建模过程中针对通用安装场景做了多处适配调整，核心是解决复古改装车型、越野车型、老式工程作业车辆的前照明替换与加装需求。从实际应用场景来看，这类七寸圆形头灯的适配范围极广，除了经典款吉普车型的原配安装位之外，老式农用作业车辆、场地巡逻电动车、复古改装乘用车、甚至部分小型工程巡检设备的前置照明位，都能匹配这个尺寸的安装边界，不需要对车身安装面做大规模切割改造，只需要对应调整固定支架的孔位即可完成装配。

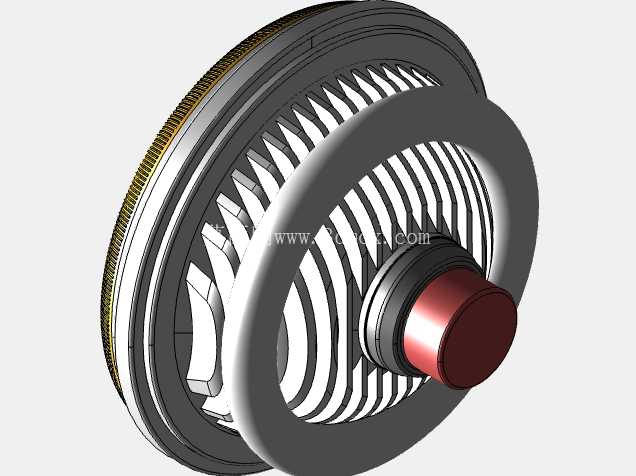

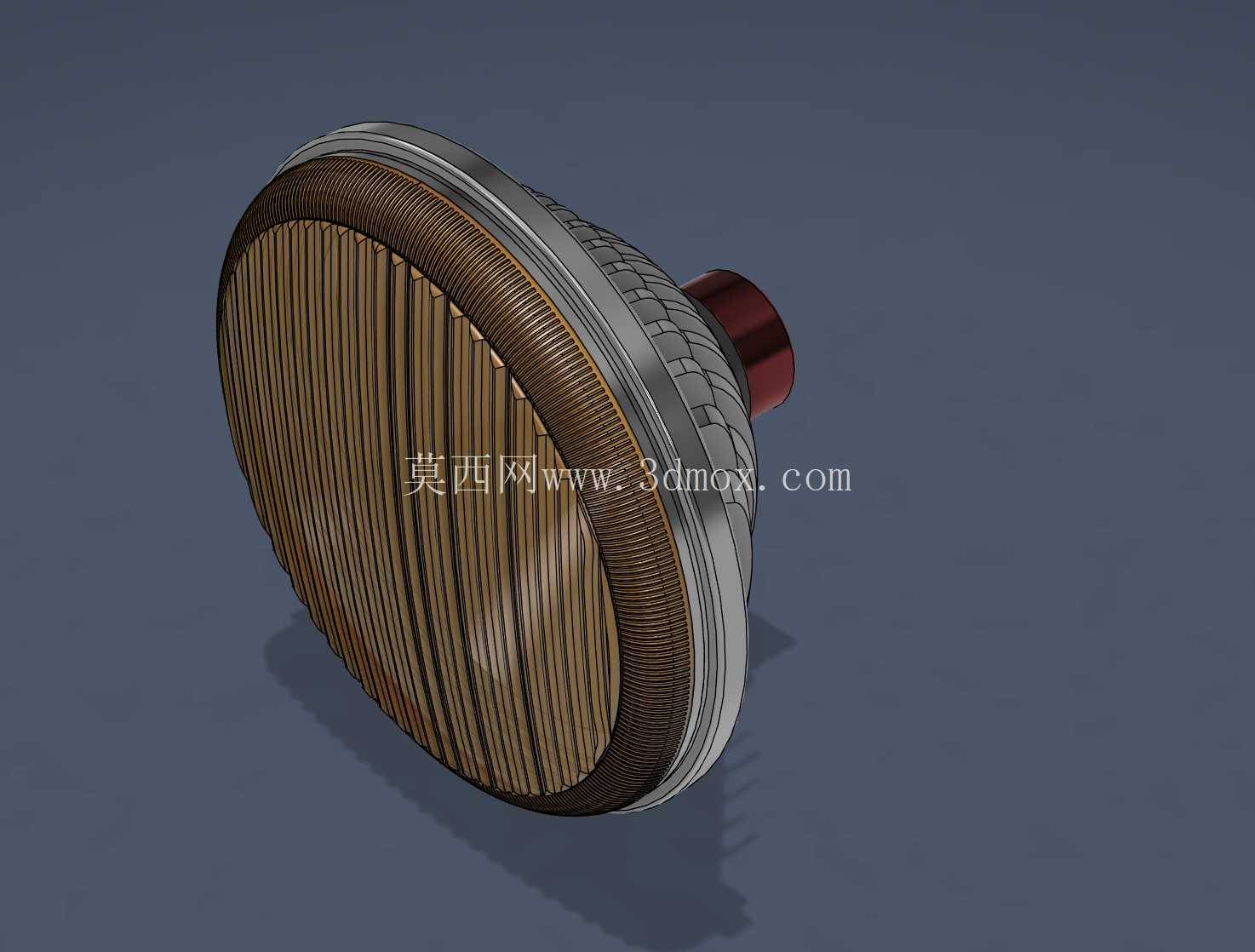

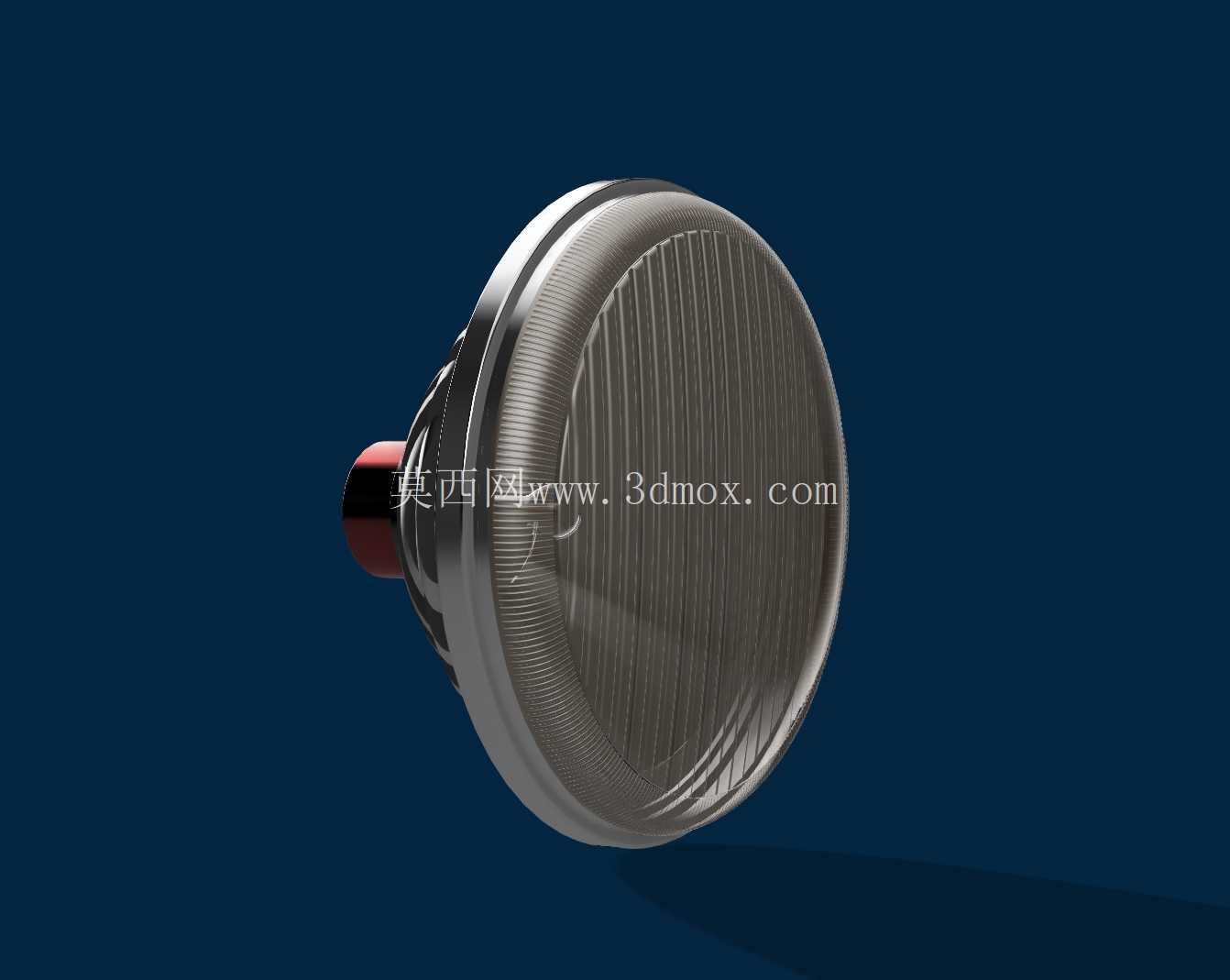

在功能特性层面，这款头灯的结构做了多层密封设计，灯壳边缘的圆角过渡并非单纯为了造型美观，更大的作用是分散车辆行驶过程中产生的振动应力，避免长期颠簸工况下灯壳出现应力开裂，同时大圆角的边缘结构也能让密封胶条的压合面更均匀，减少雨天、涉水场景下的进水概率。灯面的竖条棱镜纹理是经过光学调整的结构，不是简单的装饰纹路，能够把光源发出的光线做水平方向的扩散，让近光照明的覆盖宽度更宽，减少车头两侧的照明盲区，同时控制光线的向上散射角度，避免对向行驶的驾驶员产生眩目影响。灯体后部的接线端做了凸台结构，能够套设标准的橡胶防水护套，线束从护套中心穿出后可以直接对接车辆原有照明线路，不需要额外做转接处理。

从设计思路上来说，建模过程中优先保证的是安装兼容性，整个灯体的最大外径严格控制在七寸也就是178毫米的通用尺寸范围内，安装固定耳的位置完全对齐市面主流七寸头灯的孔位坐标，替换原有同规格头灯时不需要重新打孔。灯体的整体厚度控制在110毫米以内，后部的散热结构做了内藏式设计，不会因为灯体后部突出过多干涉到车头内部的线束、保险杠支架等原有结构。灯壳的壁厚做了均匀化处理，所有转角位置都做了不小于R3的圆角过渡，一方面是为了适配压铸生产的工艺要求，避免压铸过程中出现缺料、应力集中的问题，另一方面也能提升整个灯体的抗冲击性能，在行驶过程中遇到路面飞溅的小石子撞击时，不会轻易出现灯壳碎裂的情况。

在安装边界的考量上，设计时特意预留了3毫米的安装间隙余量，灯体与安装支架之间可以加装橡胶减震垫，抵消车辆行驶过程中产生的高频振动，避免光源因为长期振动出现接触不良、寿命缩短的问题。灯面与灯壳的配合面做了阶梯式止口结构，密封胶条嵌在止口槽内，装配时胶条的压缩量控制在30%左右，既能够保证密封性能，又不会因为胶条压缩量过大导致装配困难，或者长期使用后胶条出现永久变形失去密封作用。灯体后部的接线端子位置做了下沉处理，接线完成后线束的弯折半径不小于15毫米，避免线束因为弯折角度过大出现线芯断裂、绝缘层破损的问题。

从结构细节来看，灯圈的固定采用了均匀分布的卡扣结构，相比螺丝固定的方式，装配效率更高，同时也避免了螺丝孔位置容易出现的进水锈蚀问题，后期需要更换光源或者清理灯内部时，只需要撬开卡扣就能拆开灯体，维护操作更加便捷。整个灯体的重量控制在合理范围内，不会因为重量过大给车头安装支架带来额外的负荷，长期使用也不会出现支架变形、灯体下垂的问题。反光碗的曲面做了光学适配，不管是搭配传统卤素光源还是改装LED光源，都能获得比较均匀的照明光斑，不会出现局部光斑过亮或者暗区过大的问题，满足不同用户的光源选配需求。
