多轴径适配汽车底盘固定轴结构设计

　　在汽车底盘的装配体系中，这类变径轴件属于承担定位与载荷传递的基础连接件，日常作业场景里，它主要适配不同轴径规格的底盘安装位，多用于小型零部件的集成装配环节，区别于传动半轴这类大载荷动力传递部件，该轴件更多承担附属组件的固定、限位以及小范围载荷传导作用，常见于底盘线束固定支架、小型传感器安装座、辅助管路卡扣等附属结构的连接点位，在乘用车、轻型商用车的底盘布局中都能见到这类轴件的应用。

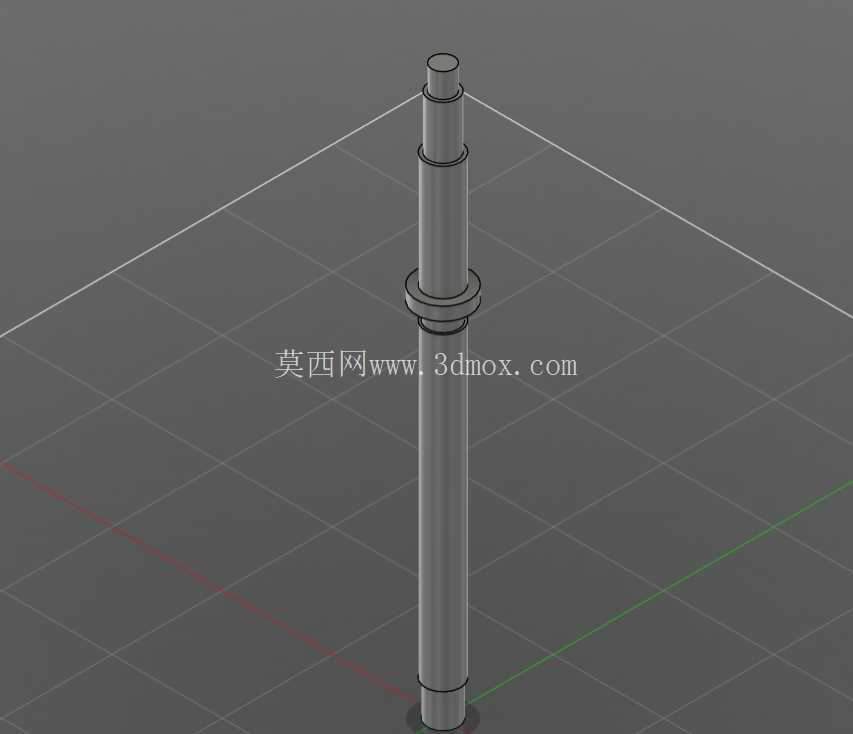

　　从结构设计逻辑来看，该轴采用多阶梯变径的结构形式，并非等直径光轴设计，每一段轴径的尺寸差都对应不同的安装配合公差，靠近轴身中部的凸缘结构是核心的轴向定位基准，安装时该凸缘会贴合底盘安装座的基准面，承担轴向窜动的限位作用，避免轴件在车辆行驶过程中受振动影响出现轴向位移。轴身各段的长度尺寸是结合底盘安装位的空间边界确定的，最上端的细轴段用于穿过待固定零件的安装孔，配合卡簧或者锁紧螺母实现端部锁紧，中间的几段轴径分别对应不同厚度的安装衬套、减震垫片的配合尺寸，每一段轴肩的过渡位置都做了小圆角处理，避免应力集中导致的轴件断裂问题，毕竟车辆行驶过程中底盘会持续受到路面传来的交变振动载荷，应力集中位置很容易在长期交变载荷下出现疲劳裂纹。

　　从安装边界来看，该轴件的最大外径由中部凸缘决定，安装时需要预留凸缘的贴合面空间，凸缘两侧的轴段长度分别对应底盘安装座的厚度以及待固定零件的堆叠安装厚度，设计时已经考虑了常规底盘安装位的钣金厚度范围，能够适配多数轻型车辆底盘的安装孔位公差，不需要额外扩孔或者加装衬套就能完成装配。轴件的表面粗糙度要求根据配合段的不同有所区分，与安装孔过盈配合的轴段粗糙度要求更高，保证配合的紧密性，非配合的轴段表面要求相对宽松，减少不必要的加工成本。

　　在实际装配作业中，该轴件的安装流程并不复杂，先将轴件从底盘安装座的一侧穿入，让中部凸缘完全贴合安装座的基准面，之后依次套入待固定的零件、减震垫片、锁紧垫片，最后在端部细轴段安装锁紧件完成固定，整个过程不需要特殊的专用工装，常规的汽修工具就能完成装配，后期维护更换也十分便捷，不需要拆解周边的大型底盘部件就能单独更换该轴件。从功能特性上来说，该轴件除了基础的固定连接作用，轴身的阶梯结构还能实现不同零件的分层定位，避免多个安装零件之间出现相互干涉，每一段轴径的尺寸差刚好形成独立的安装位，让不同功能的小型附属零件都能找到对应的固定位置，减少底盘上额外开孔的需求，提升底盘钣金的整体结构强度。设计过程中也充分考虑了底盘的恶劣工作环境，轴件的结构没有多余的凹槽或者死角，不容易积存泥水、沙石，降低了长期使用过程中被腐蚀的概率，同时变径的阶梯结构也提升了轴件整体的抗弯强度，相比等直径的光轴，在相同重量的前提下，阶梯轴的抗弯截面系数更高，能够承受更大的径向载荷，应对车辆行驶过程中遇到的颠簸、冲击载荷时不容易出现弯曲变形。
