汽车通风盘式制动结构三维设计

这套盘式制动结构的三维设计，核心围绕乘用车行车制动的实际工况展开，在建模阶段就充分考虑了实车装配的边界约束与功能实现逻辑。从实际应用场景来看，这类通风盘式制动器多用于家用乘用车的前轮轴端，承担车辆行驶过程中绝大部分的减速、制动力输出任务，相比鼓式制动器，其散热效率更高，连续制动工况下的热衰减幅度更低，能够更好适配城市道路频繁启停、山路长距离下坡制动的使用需求。

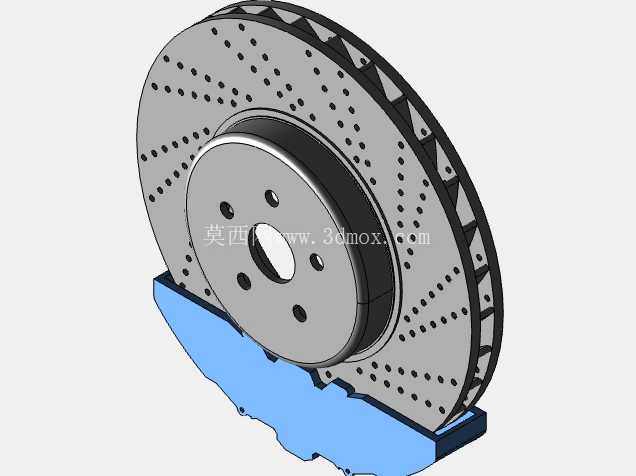

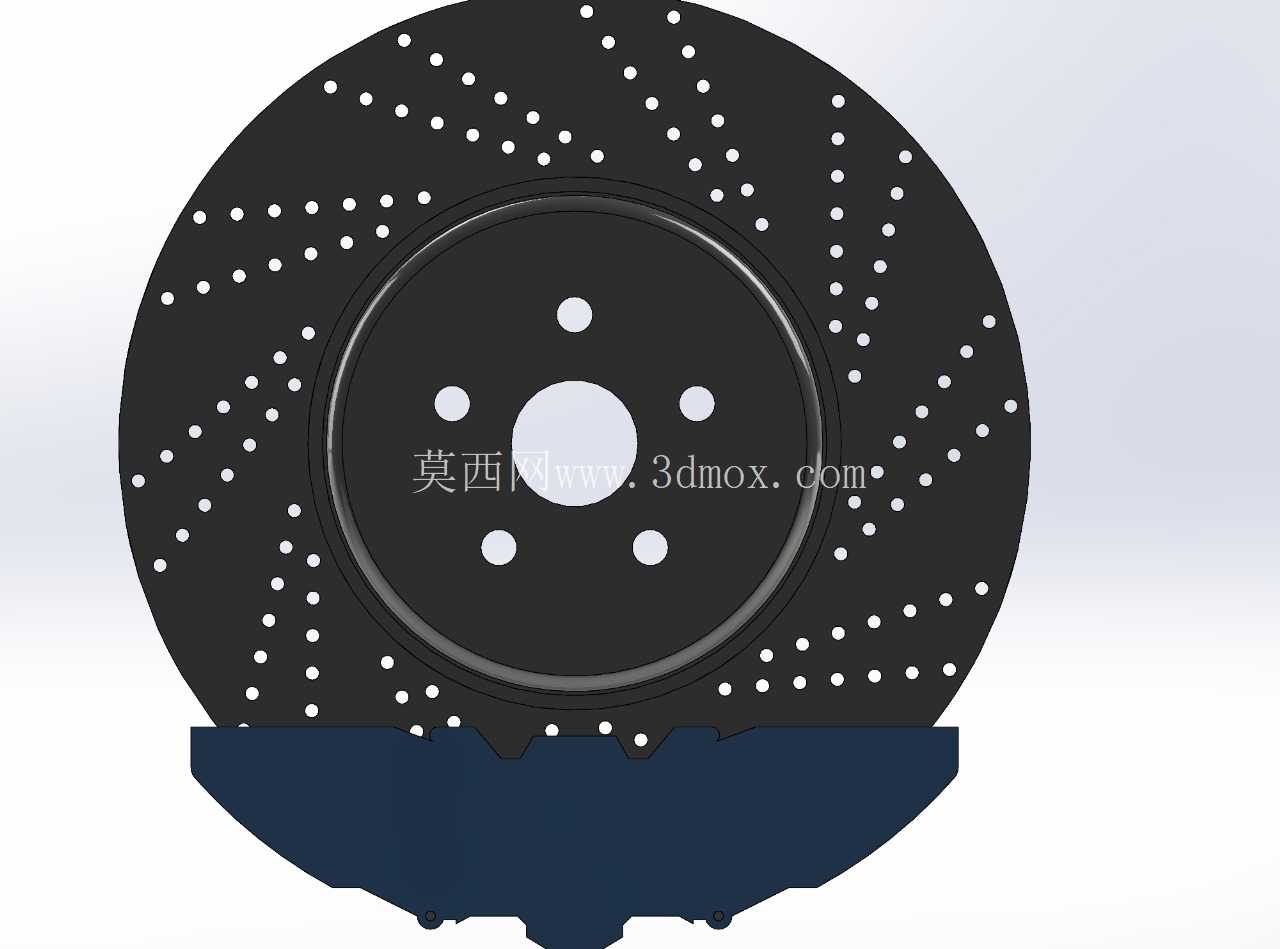

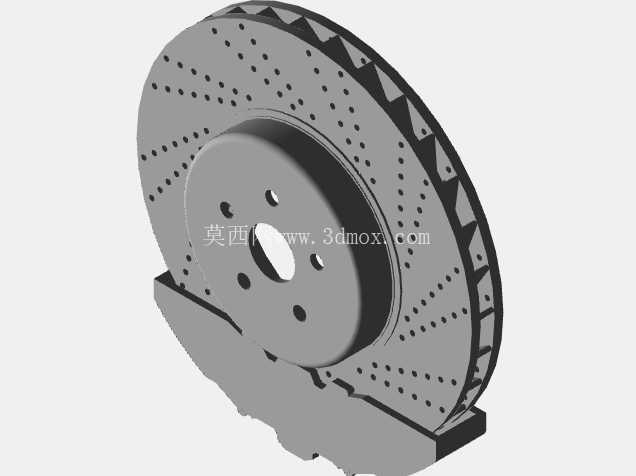

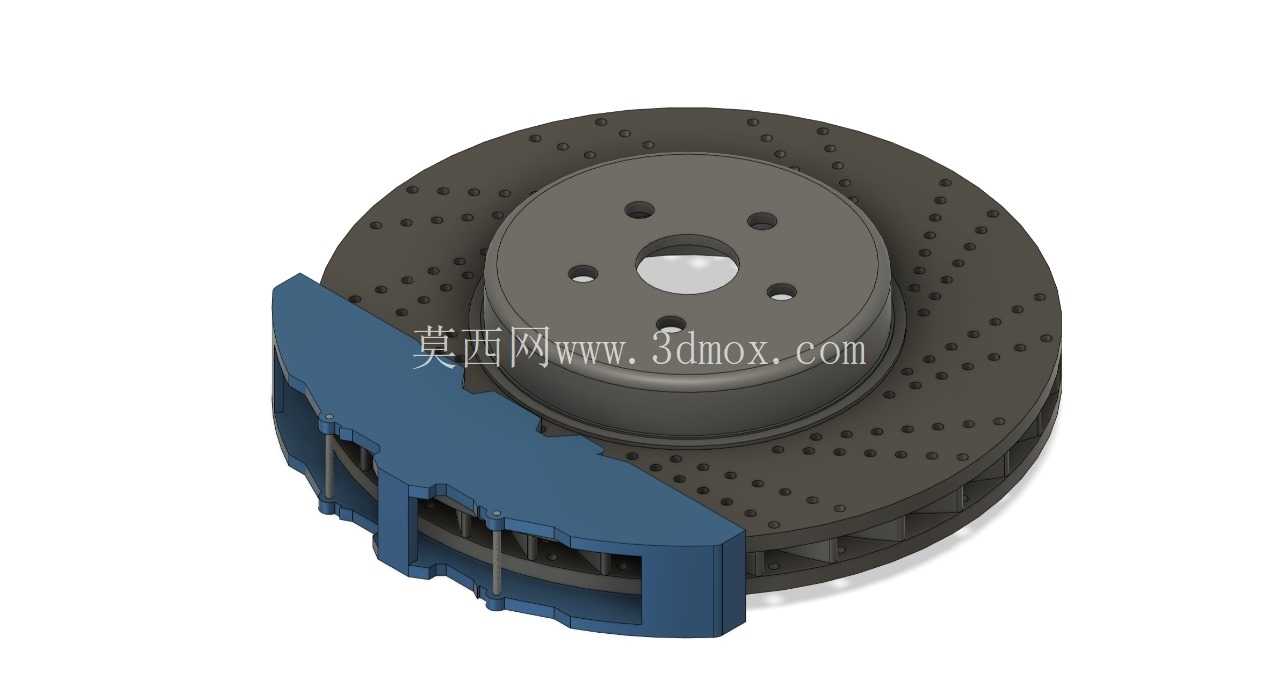

从功能特性上看，模型完整还原了制动盘与制动卡钳的配合关系：制动盘采用通风夹层结构，盘面均匀分布散热钻孔，既可以加快制动过程中摩擦产生的热量导出，也能在雨天行车时快速破除盘面水膜，避免水滑导致的制动效能下降；卡钳部分采用浮动式结构设计，内侧布置活塞推动摩擦片贴合制动盘，外侧摩擦片通过卡钳的浮动位移实现双侧夹紧，相比固定式对向活塞卡钳，结构更紧凑，占用轮辋内部空间更小，适配多数家用车型的轮腔布局。

设计过程中，首先锚定的是安装边界尺寸：制动盘的中心定位孔、安装螺栓孔的节圆直径完全匹配主流紧凑型乘用车的前轮轮毂轴头参数，制动盘的整体外径、厚度预留了摩擦片磨损的全行程余量，卡钳的安装支架定位点与转向节的安装接口完全对齐，不会出现装车后与轮辋、转向拉杆、减震器支耳发生运动干涉的问题。建模时特意还原了制动盘内部的通风导流筋结构，这些筋条沿径向呈一定角度分布，车轮转动时可以借助离心力将盘内的热空气快速甩出，引导冷空气从盘心进入夹层完成热交换，这一细节直接决定了连续制动时的盘面温度控制能力，也是区别于实心制动盘的核心结构特征。

在结构细节处理上，摩擦片与制动盘的接触平面预留了合理的间隙，对应实车状态下制动解除时的拖滞力矩控制要求，避免非制动状态下摩擦片长期蹭盘导致的异常磨损与油耗上升；卡钳的壳体部分做了对应的加强筋布局，在保证制动夹紧刚度的前提下尽可能降低非必要的结构重量，符合乘用车簧下质量轻量化的设计方向。需要注意的是，这类盘式制动器的制动力输出与摩擦片接触面积、制动盘有效摩擦半径直接相关，建模时对有效摩擦半径的取值经过反复校核，既保证足够的制动力矩储备，也避免制动盘外径过大导致的转动惯量上升，影响车辆的加速响应与燃油经济性。

从装配逻辑来看，整个结构的装配层级完全还原实车装配顺序：首先将制动盘通过中心孔定位在轮毂轴头上，用固定螺栓锁紧，再将卡钳支架固定在转向节的安装座上，之后装入内外侧摩擦片，最后将卡钳本体通过导向销与支架连接，导向销表面的防尘套结构也在模型中有所体现，这一结构是为了避免泥水、灰尘进入销孔导致卡钳浮动卡滞，引发行车制动偏磨、跑偏的故障。整个模型的结构没有冗余的装饰性特征，所有几何特征都对应实际的功能需求，不管是用于制动系统的结构教学，还是用于整车装配的干涉校核，都能提供准确的结构参考。
