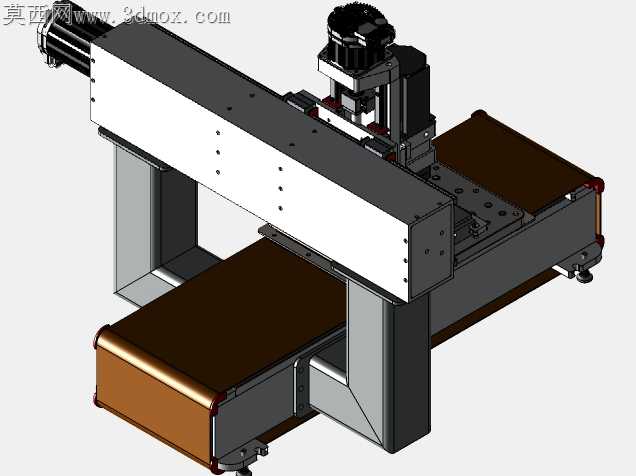

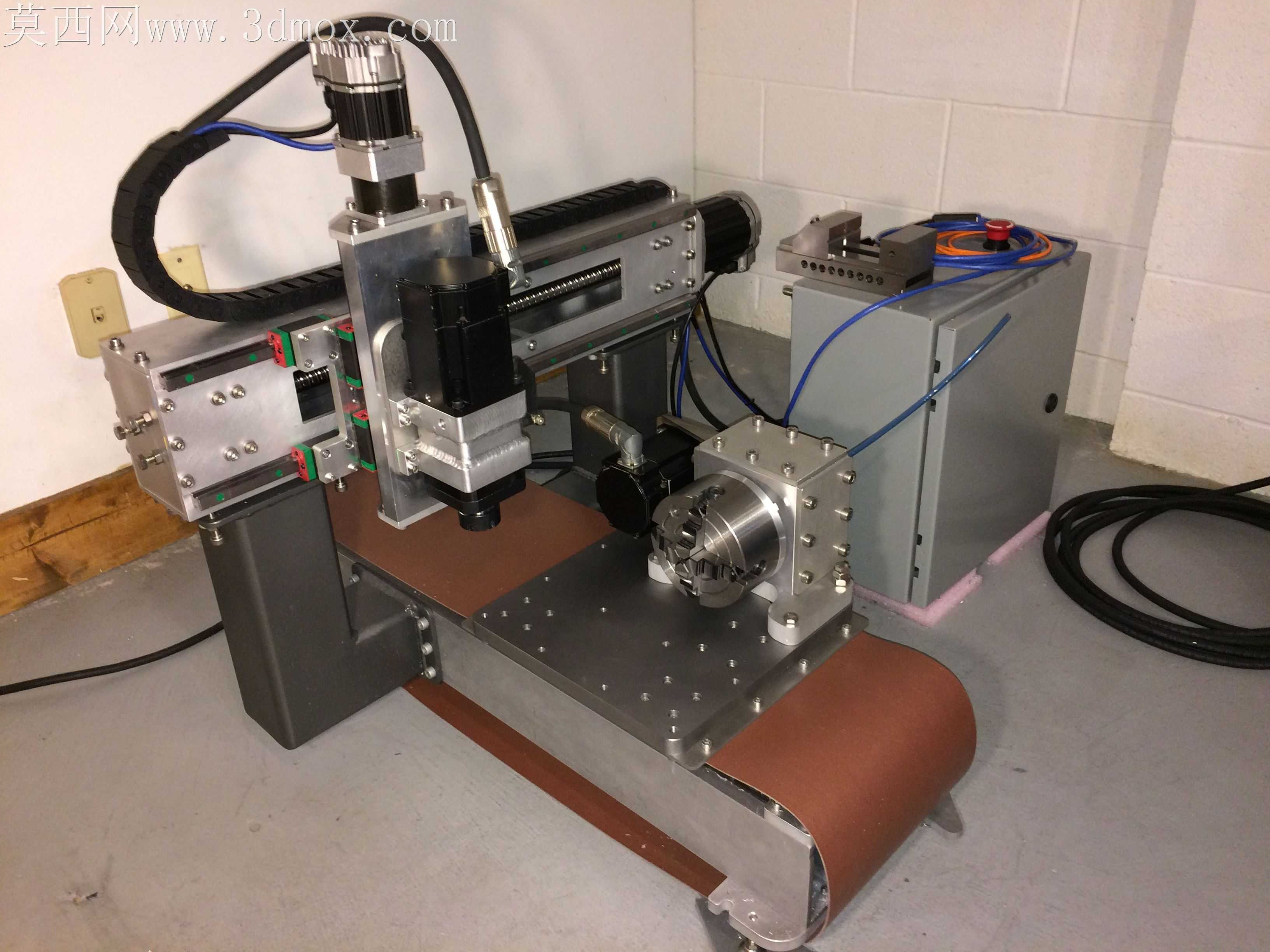

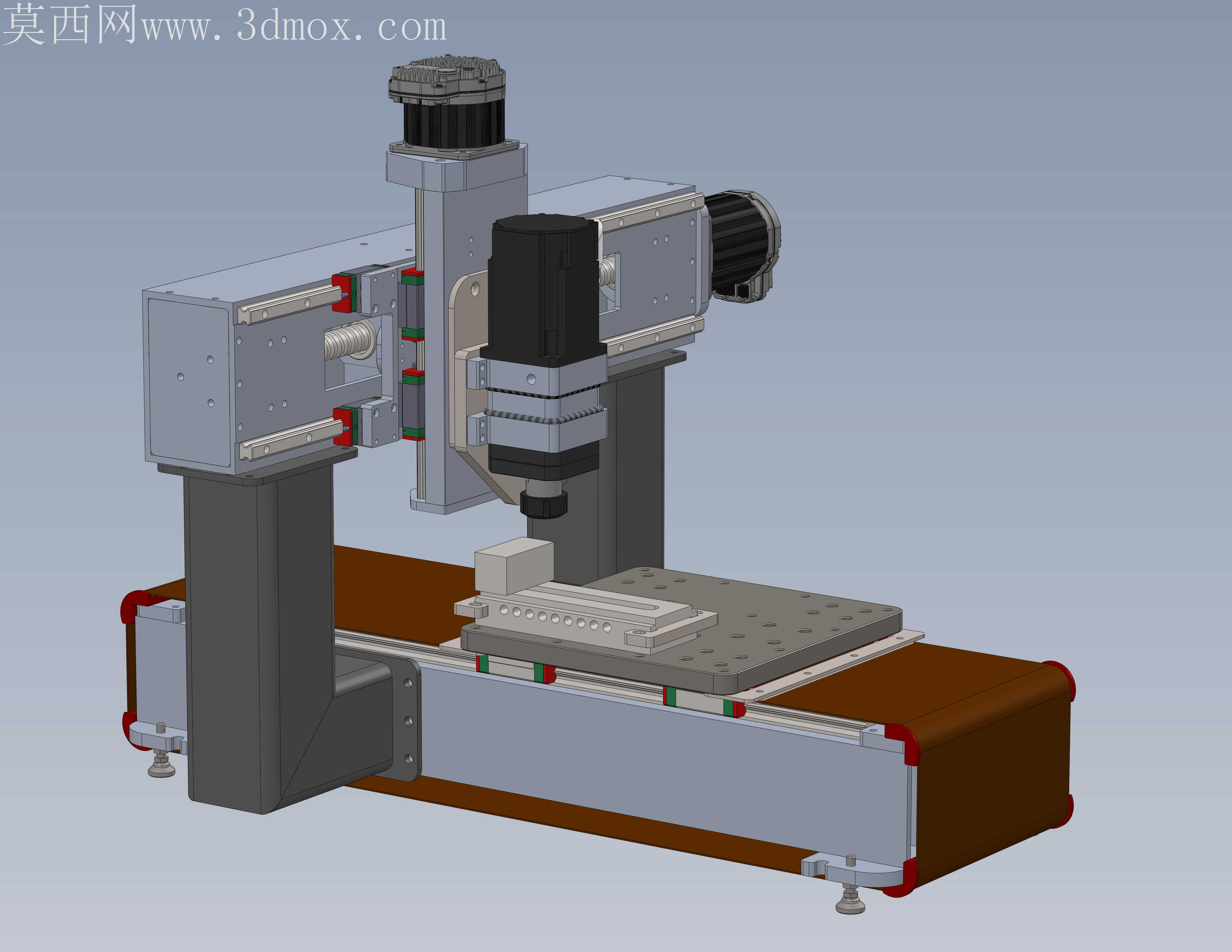

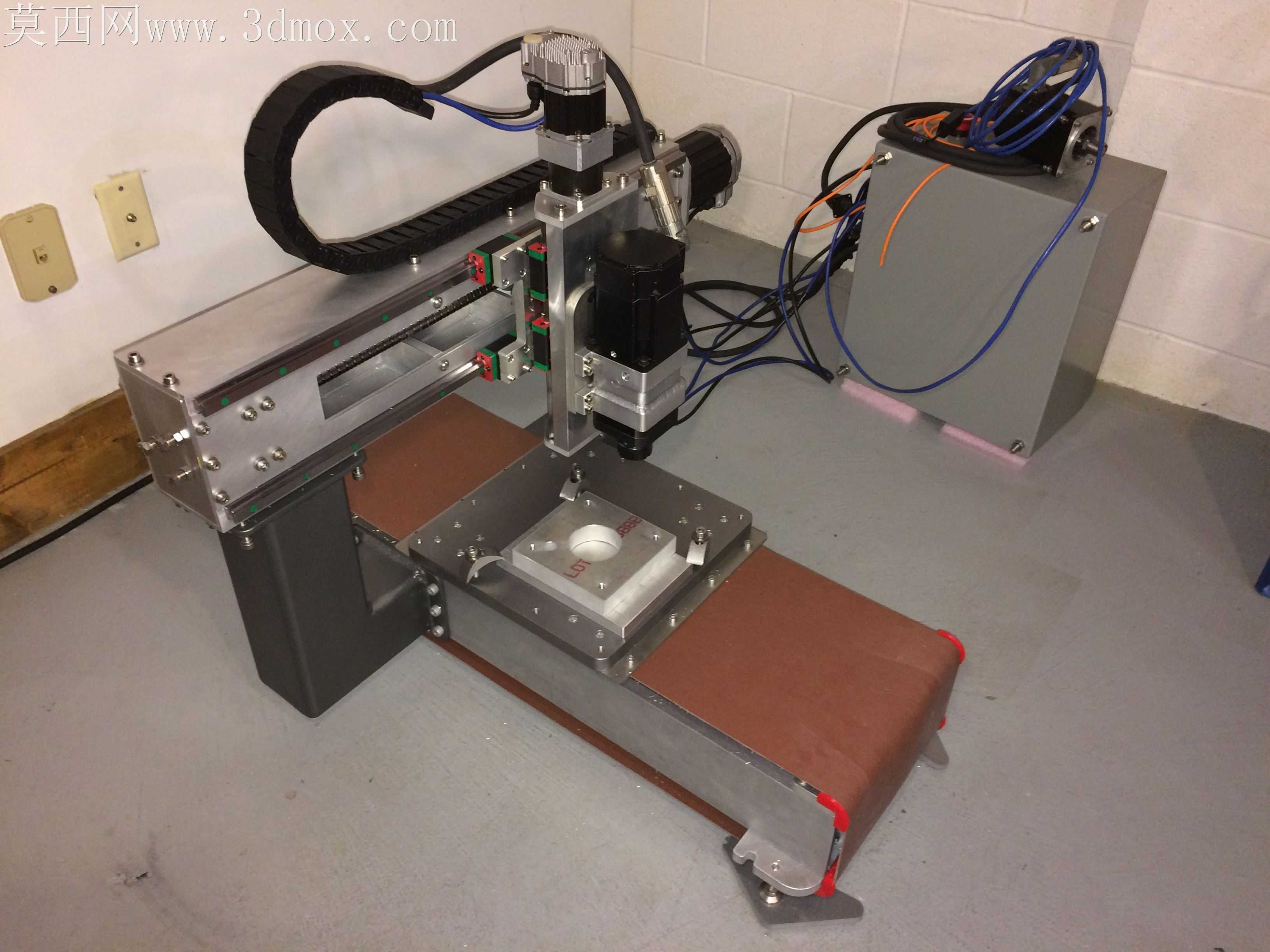

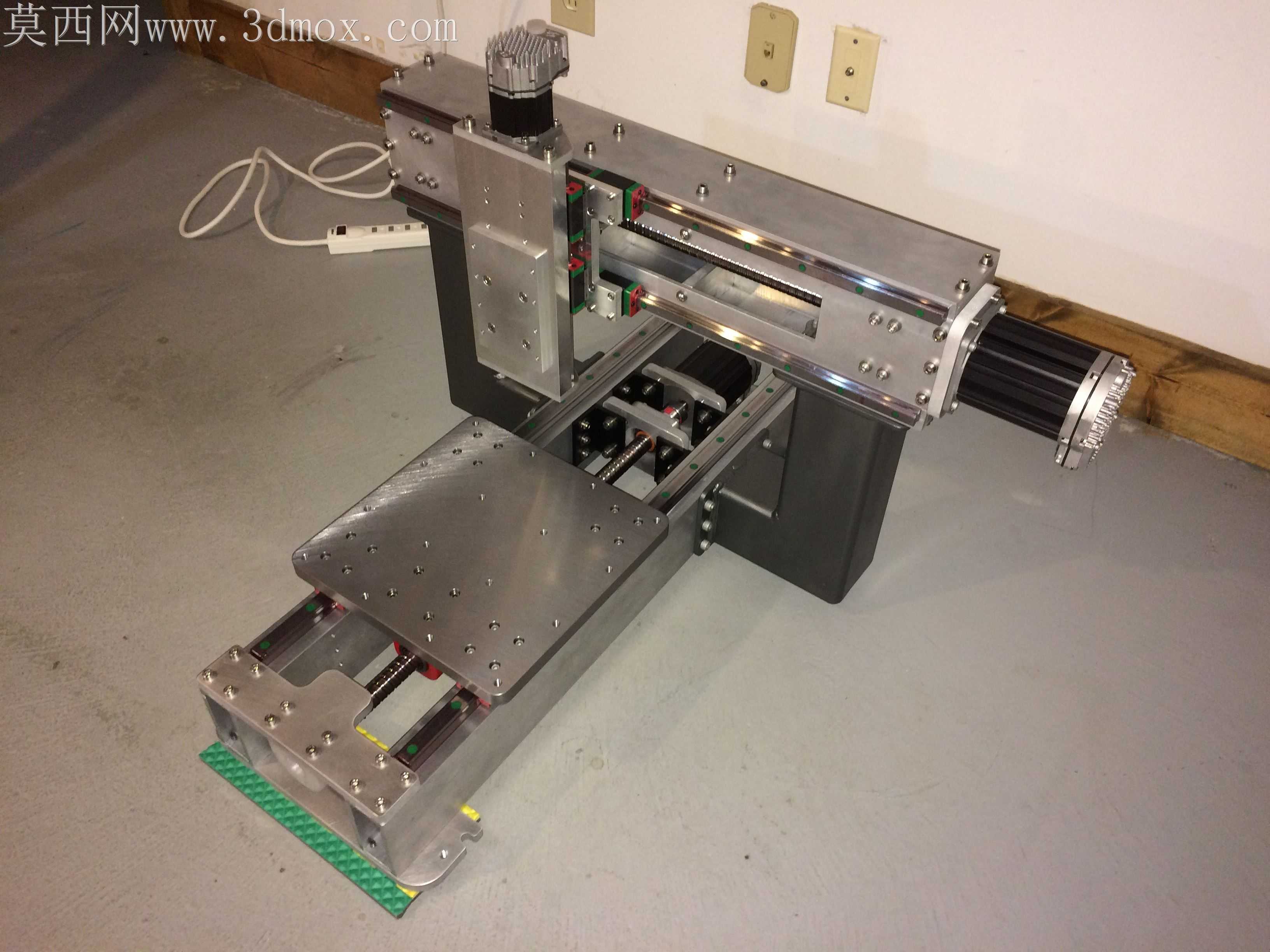

小型定梁式数控龙门铣加工设备结构

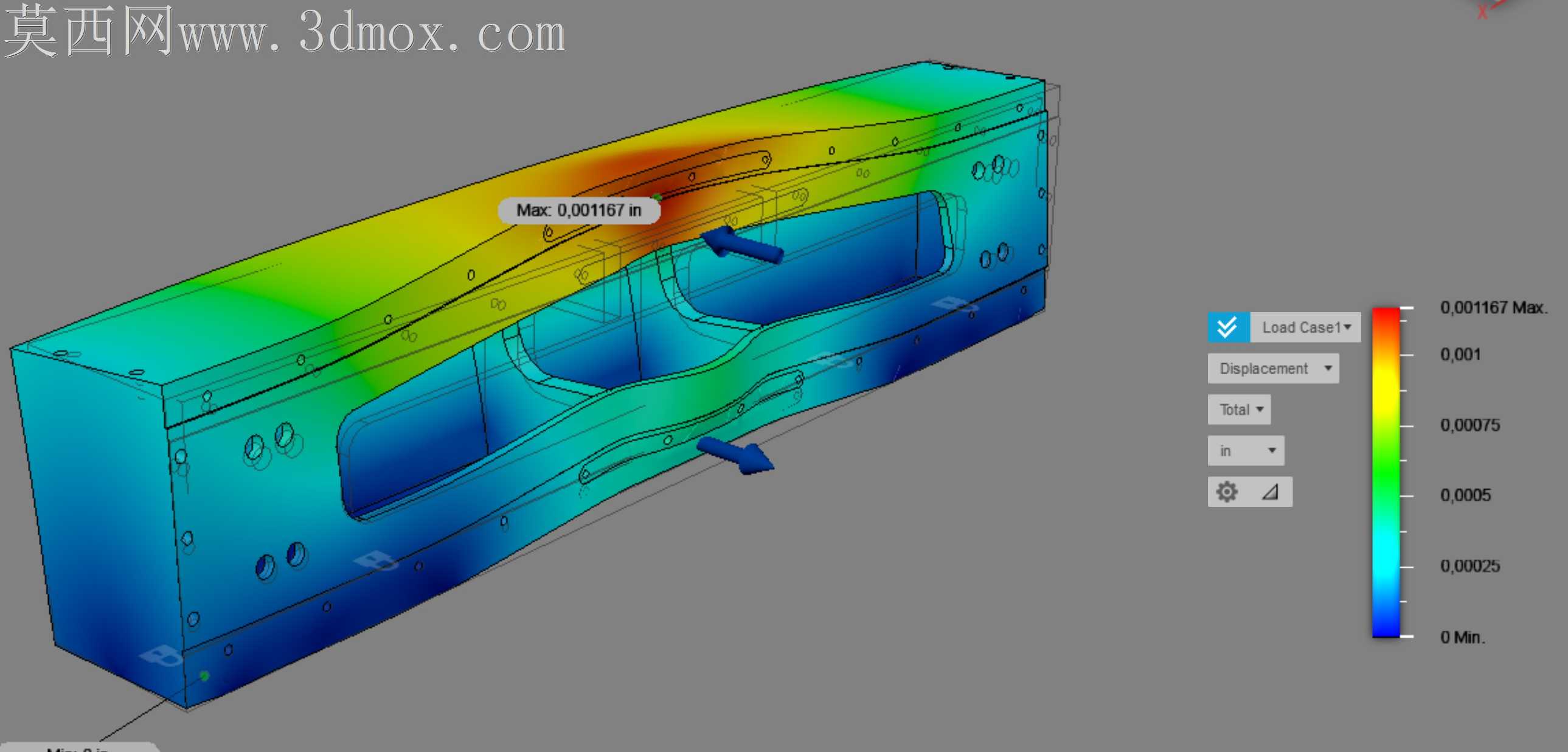

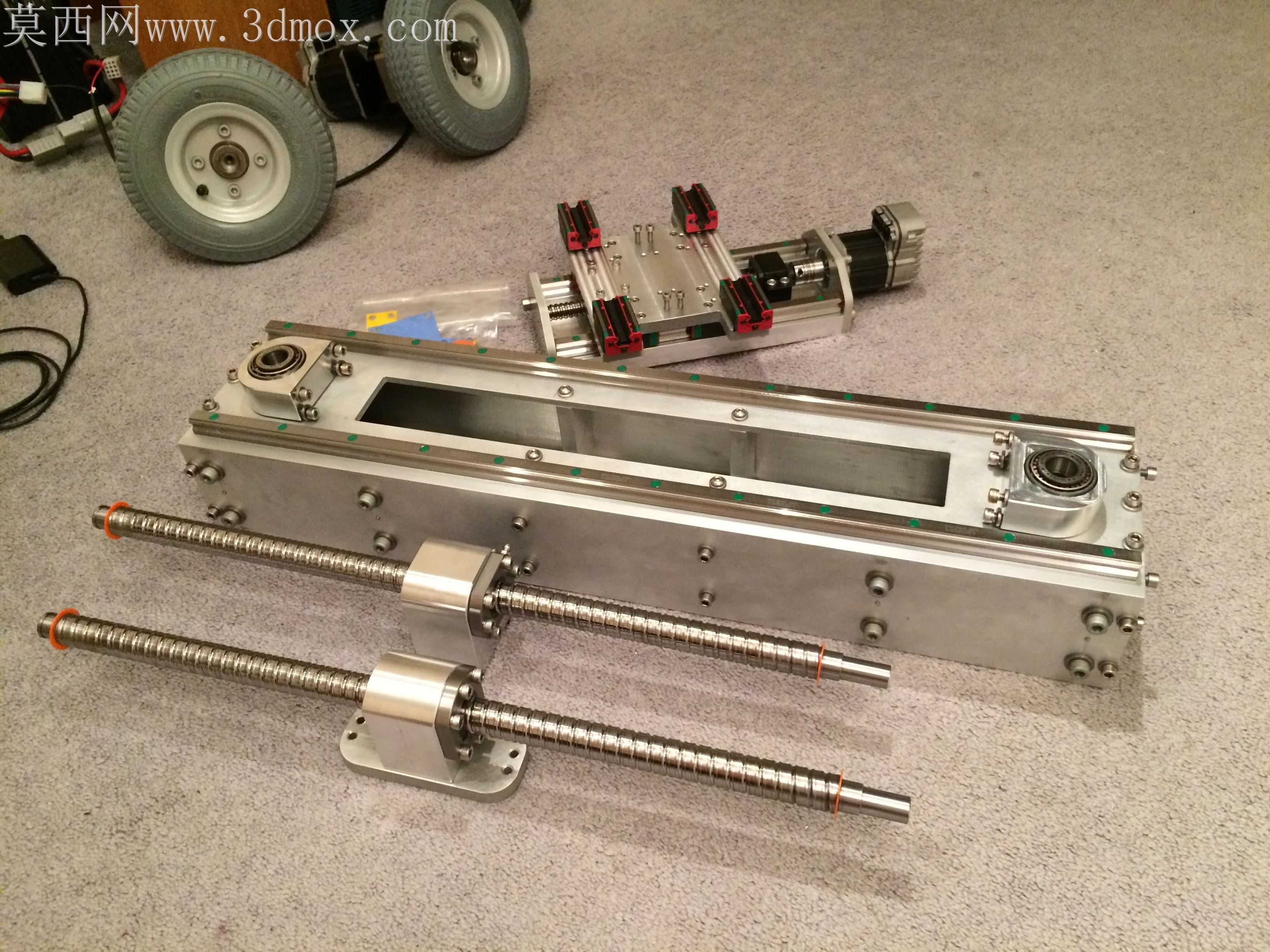

车间里小型龙门铣最常出现的精度漂移问题，根源往往在横梁与立柱的结合面刚性不足，重切削时Z轴滑枕颤振直接在工件表面留下振纹，这款定梁结构的铣削设备在结合面处做了加宽的止口定位设计，没有采用常见的拼接螺栓直连方案，止口嵌入深度达到12mm，配合研磨级的结合面平面度要求，能抵消80%以上的侧向铣削力带来的横梁形变。床身底部的可调支撑脚没有布置在床身四角的常规位置，而是向床身中段偏移了180mm，刚好对应工作台满载时的弯矩集中点，避免长床身中段因工件重量下凹，导致Y轴导轨直线度超差。X、Y、Z三轴的直线导轨安装基面都预留了0.02mm的刮研余量，没有直接靠加工中心一次铣削成型，装配时可以通过刮研点的分布调整导轨平行度，抵消铸件时效后的细微形变，滚珠丝杠的螺母座与滑台的连接面做了腰型孔设计，能在装配时微调丝杠与导轨的平行度，避免丝杠憋劲导致的伺服电机过载报警。主轴单元采用的伺服电机与主轴直连方案，没有使用同步带传动，省去了带轮张紧调整的环节，同时避免了高速切削时同步带打滑导致的转速丢转，ER25夹头的保持架做了加厚处理，装夹16mm以下铣刀时，径向跳动能控制在0.005mm以内，满足小型模具钢的精加工需求。工作台表面的T型槽没有采用通槽设计，槽端做了封堵结构，避免切削液带着铁屑顺着T型槽流到Y轴导轨防护罩缝隙里，导轨防护罩的每一节折板都加了聚氨酯刮屑条，能刮掉附着在导轨面上的细碎铝屑，不会出现铁屑卡滞导致防护罩拉裂的问题。横梁上的Z轴滑枕导轨采用了宽轨距布置，两根导轨的中心距比常规小型龙门铣宽40mm，重切削时滑枕的抗扭刚性提升明显，就算装夹加长铣刀加工深腔结构，也不会出现让刀导致的侧壁锥度问题。床身两侧的导轨防护罩采用了下倾斜导屑设计，铁屑落到护罩上会顺着斜面滑到床身两侧的排屑空间，不会堆积在护罩接缝处卡滞护罩运动。电气走线的拖链布置在床身侧面的走线槽内，没有和运动部件产生干涉，拖链的弯曲半径预留了足够余量，长时间往复运动也不会出现线缆折损的问题。
