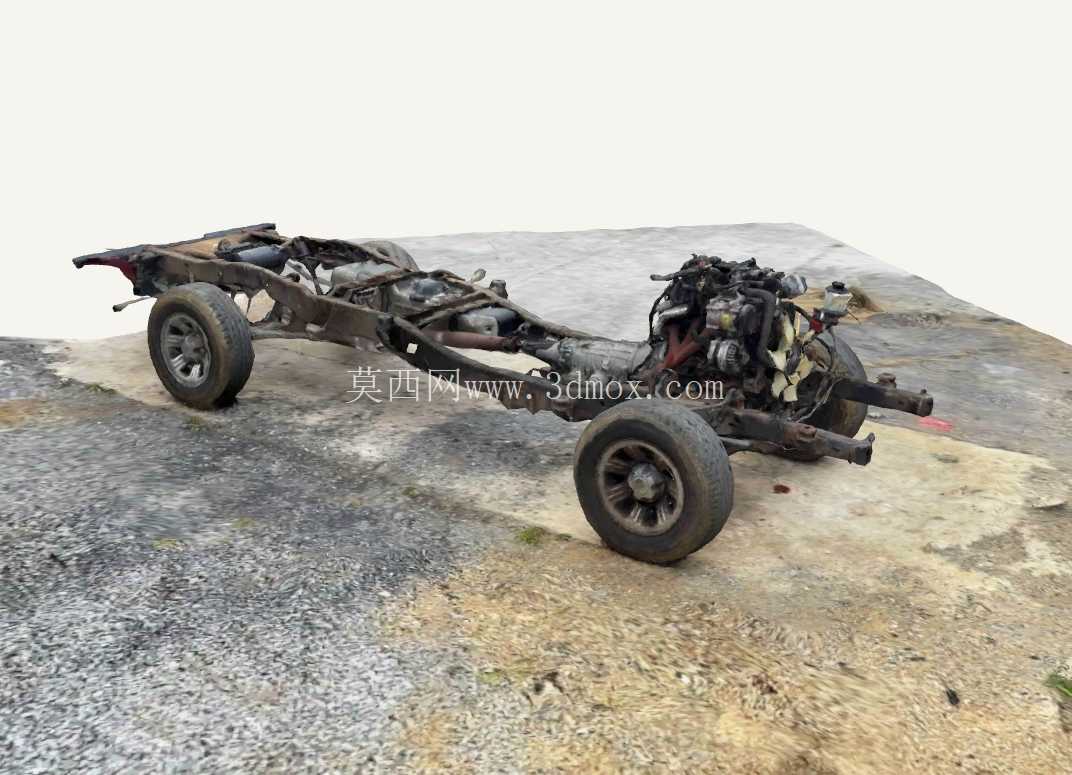

福特Ranger皮卡底盘车架传动系统扫描模型

在越野改装、整车逆向开发以及非道路专用作业车辆改制的工程场景中，完整的底盘基准数据是所有结构设计工作的核心前提，这套基于实车扫描获取的福特Ranger底盘数据，覆盖了第三代车型单驾驶室版本的完整车架与传动系统结构，能够为相关工程开发提供精准的三维基准。从实际用途来看，这套底盘数据可直接用于皮卡车型的悬架改装方案验证、货箱上装的适配设计、越野防护构件的安装点位匹配，也可作为同平台专用作业车辆改制时的底盘布局参考，避免设计过程中出现安装干涉、载荷传递路径不合理等工程问题。

从结构特性来看，该底盘采用非承载式车身架构，主车架为变截面梯形纵梁设计，纵梁沿整车长度方向的截面高度随载荷分布变化，在动力总成安装区域、后悬架安装区域做了局部加强，横梁采用封闭箱型截面与冲压槽型截面结合的布置形式，从前到后依次布置了前防撞梁安装横梁、散热器支撑横梁、动力总成悬置安装横梁、驾驶室支撑横梁、传动轴中间支撑横梁、燃油箱安装横梁、后悬架前吊耳安装横梁、后悬架后吊耳安装横梁以及后拖挂安装横梁，各横梁与纵梁的连接点位完全还原实车状态，能够准确反映底盘的载荷传递路径。

传动系统部分完整还原了纵置动力总成的布置形态，包含发动机本体、自动变速器总成、分动箱结构、前后传动轴、前后驱动桥的完整外形与安装点位，动力总成通过三点式悬置结构固定在车架纵梁的对应安装座上，悬置安装座的加强筋结构、安装孔位坐标均与实车一致，传动轴的布置角度、中间支撑的安装位置、后差速器的输入法兰朝向都完全匹配实车状态，能够为传动系统的改装匹配、四驱系统的加装改制提供准确的空间参考。

在设计参考层面，这套扫描数据完整保留了实车底盘的所有安装边界：前悬架部分的上下控制臂安装点位、减震器安装座位置、转向机固定点位、前稳定杆的安装支架坐标都清晰可查，后悬架部分的钢板弹簧吊耳安装位置、减震器下安装点坐标、后桥限位块的接触位置、制动管路的布置走向都完全还原实车状态，改装设计时可以直接在模型上提取安装孔位坐标、核对构件之间的运动间隙，不需要反复对实车进行测量，能够大幅缩短设计验证周期。

需要注意的是，该数据为实车表面扫描得到的网格模型，能够准确反映所有构件的外形轮廓与空间位置关系，但不包含构件内部的详细结构参数，在进行强度校核、零部件详细设计时，需要结合实际材料参数、壁厚参数做进一步的结构细化；不同年款、不同配置的车型在局部安装点位上可能存在细微差异，比如不同排量发动机的悬置位置、不同轴距版本的纵梁长度会有区别，使用时需要根据具体车型的实际状态做对应校核调整。

从安装边界的尺寸参考来看，车架前部的散热器安装空间、纵梁外侧的轮拱间隙、车架后部的货箱安装孔位间距、后拖挂装置的安装面高度都与实车状态一致，在设计前防护杠、侧踏、货箱卷帘盖、后拖钩等改装构件时，可以直接在模型上进行装配干涉检查，验证构件在极限悬架行程下的运动间隙，避免设计完成后出现安装错位、运动干涉等问题；在进行专用车改制时，比如将该底盘改装为小型工程作业车、越野房车时，也可以基于这套数据规划上装的固定点位，确保上装载荷能够合理传递到车架纵梁上，避免出现应力集中导致的车架变形问题。
