越野车辆后桥制动轮边装配结构

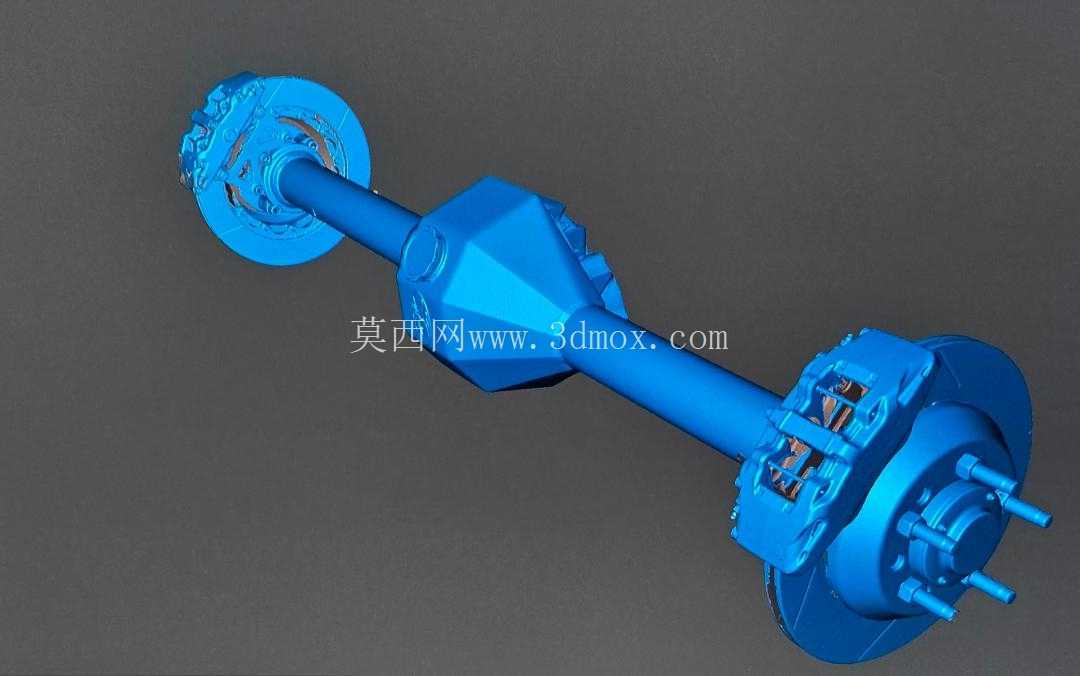

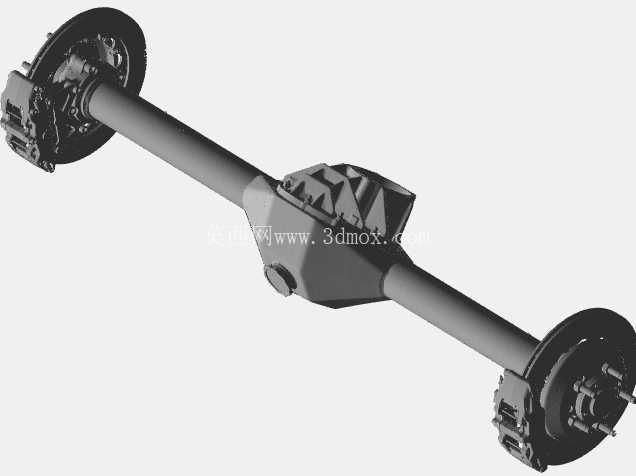

　　这套轮边装配结构主要适配越野改装场景下的整体式驱动桥，针对非铺装路面大扭矩输出、频繁制动的工况做了对应结构优化，区别于原厂民用车型的轮边设计，整体强化了制动系统的热容量与轮边连接的抗冲击能力。从实际装车场景来看，这类结构多用于硬派越野车型的底盘升高、轮距加宽改装作业，轮边壳体作为桥管两端的核心承载连接件，既要承担桥管内部半轴的扭矩传递防护作用，也要为制动总成、轮毂轴承提供安装定位基准，同时还要承受越野工况下来自车轮的纵向、横向冲击载荷，因此壳体的外形采用了多面棱体的加强结构，相比原厂圆柱形桥壳端盖，棱面结构可以在不额外增加壁厚的前提下提升壳体的抗扭、抗弯折刚度，避免飞石撞击、极限交叉轴工况下出现壳体变形开裂的问题。

　　制动部分匹配的是多活塞卡钳结构，相比原厂单活塞浮动卡钳，多活塞的布局可以让制动片对刹车转子的夹紧力分布更均匀，在长距离下坡、频繁制动的越野场景下，能减少制动片偏磨、制动热衰减的问题；配套的14英寸开槽转子，表面的开槽结构可以在制动过程中快速刮除制动片表面的磨屑，同时提升转子表面的空气流通效率，加快制动热量的散发，避免高温下出现制动效能衰退，开槽结构还能在涉水行驶后快速打破制动片与转子之间的水膜，缩短涉水后的制动恢复距离。

　　轮边的连接部分采用多规格螺柱布局，适配不同偏距的改装轮毂安装，5x5.5的螺柱孔距是硬派越野车型常用的孔位规格，兼容市面上多数越野改装轮毂的安装需求，螺柱的外露长度预留了足够的安装余量，即使加装轮毂法兰盘调整轮距，也能保证轮毂与轮边的连接啮合长度满足强度要求，避免越野工况下螺柱断裂、轮毂脱落的风险。安装边界方面，这套轮边装配结构与桥管的连接采用过盈配合加焊接定位的方式，装配时需要保证两端轮边的同轴度误差控制在0.1mm以内，避免后续行驶中出现半轴抖动、轴承异常磨损的问题；制动卡钳的安装位与转子的配合间隙预留了1.5mm的调整余量，装配时可以通过调整垫片微调卡钳位置，保证制动片与转子的端面完全平行，减少制动异响、偏磨的概率。轮边壳体的内部腔体预留了足够的轴承安装空间，适配加大尺寸的重载轮毂轴承，相比原厂轴承能承受更大的径向与轴向载荷，满足大尺寸越野轮胎、升高后大行程悬架带来的额外载荷冲击。在实际改装作业中，这套结构不需要对原车桥管做大规模切割改动，只需要将原厂桥壳端盖切除后，对齐定位基准将该壳体焊接固定即可，制动管路的接口也沿用了原厂规格，不需要额外改装制动管路就能完成适配，大幅降低了改装的施工难度与成本。

　　从结构设计的逻辑来看，整个轮边总成的重量分布做了优化，将较重的卡钳安装位置尽量靠近桥管轴线，减少轮端的簧下质量，提升悬架的响应速度，在越野路面行驶时能让轮胎更好地贴合地面，提升抓地力；壳体的棱面结构同时也作为散热筋使用，车辆行驶时气流顺着棱面快速流过，能带走桥壳内部齿轮油传递到壳体上的热量，避免长时间大负荷行驶后桥油温度过高导致润滑性能下降。转子的安装定位面与轮毂轴承的定位面采用一次装夹加工成型，保证了转子安装后的端面跳动量控制在0.05mm以内，高速行驶时不会出现制动抖动的问题；螺柱的安装采用压装加铆接的固定方式，相比普通压装螺柱，能承受更大的轮毂拆装冲击力，避免多次拆装轮毂后螺柱出现松动。
