名爵ZS前驱动力驱动单元结构设计

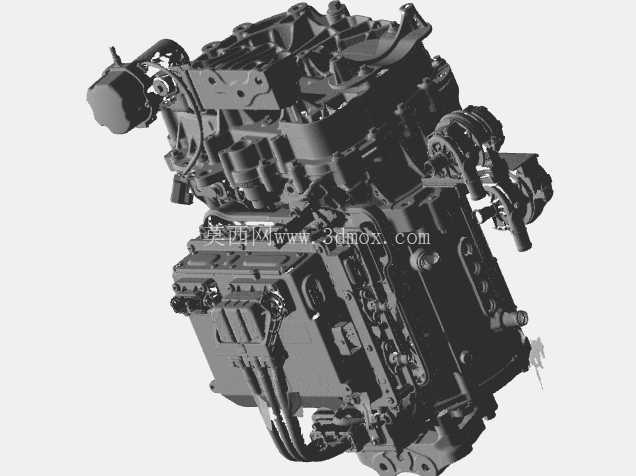

在前置前驱家用车型的动力舱布局设计中，前驱驱动单元是整合动力输出、冷却辅助、真空供给的核心集成部件，本次呈现的驱动单元结构，针对小型SUV的紧凑动力舱空间做了定向适配，可直接为同级别车型的动力舱布置、周边件匹配提供三维结构参考。从实际装车场景来看，该驱动单元布置于动力舱横向居中位置，左侧对接变速箱输出端连接左右等长驱动半轴，右侧预留发动机缸体对接安装面，上部贴合动力舱上装饰板的安装高度边界，下部预留不小于120mm的离地间隙，满足整车通过性要求，同时避开前副车架的安装点与碰撞吸能区的溃缩路径，在正面低速碰撞时可通过预设的安装支架变形吸能，避免核心壳体破损导致的油液泄漏。

从功能集成维度看，该单元没有采用外置独立附件的分散布局，而是将两个冷却水泵与一个真空泵直接集成在驱动单元壳体上，省去了额外的附件安装支架与传动皮带结构。其中主水泵负责发动机缸体主冷却回路的冷却液循环，流量匹配1.5L排量自然吸气发动机的散热需求，在发动机额定转速下可提供不低于120L/min的冷却液流量，副水泵负责涡轮增压器（若搭载增压配置）或暖风回路的独立循环，在发动机熄火后仍可短时间工作为涡轮壳体降温，避免热量积聚导致的机油碳化。集成的真空泵为叶片式结构，直接由驱动单元内部的凸轮轴驱动，可为制动系统提供不低于80kPa的稳定真空度，满足小型SUV整备质量下的制动助力需求，省去了电动真空泵的成本与布置空间，同时降低了电气系统的负载。

在结构设计思路上，该驱动单元采用高压压铸铝合金作为主壳体材料，壁厚控制在3.5-4mm之间，在保证壳体刚度的前提下尽可能降低自重，整体重量控制在42kg以内，比同排量铸铁壳体的驱动单元减重近30%。壳体的加强筋沿载荷传递路径布置，在轴承安装位、半轴对接法兰、附件安装点等受力集中区域做了局部加厚与筋条强化，可承受发动机最大输出扭矩下的冲击载荷，同时避免共振产生的NVH问题。各附件的安装面采用一次装夹加工完成，平面度控制在0.05mm以内，保证水泵、真空泵安装后的密封性能，减少密封垫的压装应力，降低长期使用后的渗漏风险。

从安装边界来看，该驱动单元采用三点悬置安装方式，左侧悬置点对接车身纵梁的安装支座，右侧悬置点对接变速箱侧的悬置支架，后部悬置点对接前副车架，三个安装点的相对位置公差控制在±0.2mm以内，保证装车后的动力总成姿态准确，避免半轴出现额外的角度偏差导致的传动抖动。所有外接接口的位置都做了防错设计，冷却水管接口采用不同直径的快插结构，真空管接口采用带锁止卡扣的专用接口，电气接插件采用不同针脚数的防呆设计，避免总装过程中出现错装问题。壳体上预留的传感器安装位可直接适配转速传感器、油温传感器、油压传感器等检测元件，无需额外加工安装孔，可满足不同配置车型的功能扩展需求。

在实际维修场景的适配性上，该驱动单元的易损件都布置在靠近动力舱外侧的位置，水泵、真空泵的更换无需拆解驱动单元主体，只需要拆下对应的附件端盖即可完成更换，大幅降低了售后维修的工时成本。油底壳采用倾斜式设计，在车辆处于水平状态时放油螺塞处于油底壳最低位置，可保证保养时润滑油排放彻底，同时油底壳内部设置挡油板，在车辆急加速、急减速或大角度倾斜时，可避免机油泵集滤器露出油面导致的润滑压力不足，保证复杂工况下的润滑可靠性。
