Aeromotive A1000一代燃油压力调节器结构

在汽车性能改装、赛事燃油系统搭建以及原厂燃油系统替换升级的场景中，燃油压力调节器是保障喷油压力稳定、空燃比精准可控的核心部件，Aeromotive A1000 Gen 1这款调压部件，常年出现在大马力自吸、涡轮增压车型的油路改造方案里，不少做动力升级的改装厂、赛车队在搭建油路时，都会优先选用同规格的调压元件来匹配大流量燃油泵的输出特性。

从实际功能来看，这款调压阀的核心作用是在发动机全工况区间内，将燃油轨内的压力稳定维持在设定阈值，同时通过真空参考接口感应进气歧管的压力变化，动态调整燃油压力与进气压力的差值，保证不同负荷下喷油嘴的喷油量只受喷油脉宽控制，不会因为压差波动出现喷油量偏差——尤其是涡轮增压车型在正压工况下，如果没有带真空参考的调压阀，燃油压力和进气压力的差值会随增压值上升而缩小，直接导致实际喷油量低于标定值，出现混合气过稀、爆震甚至活塞熔顶的严重故障。

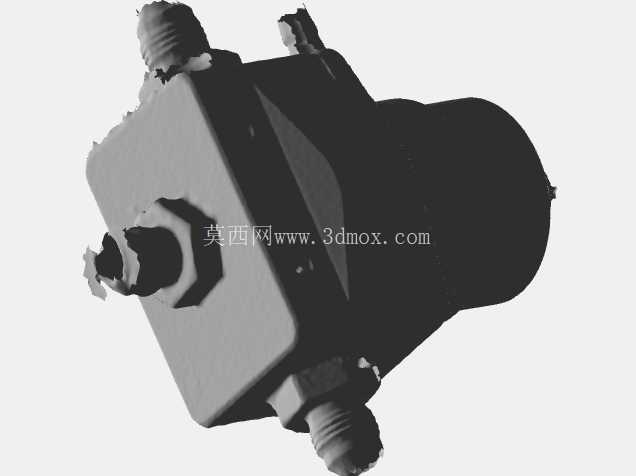

从结构设计逻辑来看，这款调压阀采用膜片式调压结构，阀体主体为方形基座搭配圆柱形调压腔的布局，这种布局一方面可以在有限的安装空间内布置更大面积的调压膜片，提升压力调节的响应速度，另一方面方形基座的平面可以更好地贴合安装支架的固定面，降低安装后的振动应力，避免长期在车辆颠簸、发动机振动工况下出现连接松动、密封失效的问题。阀体上的三个外接接口分别承担不同功能：两个直通的螺纹接口用于串联在燃油供油回路中，燃油从进油口进入阀体腔室，经过调压结构稳压后从出油口流向燃油轨，多余的燃油则通过回油接口流回油箱，形成循环稳压的回路；侧面的小尺寸螺纹接口为真空参考接口，通过软管连接到进气歧管，实时采集进气压力信号来调整膜片上方的弹簧预紧力，实现动态压差控制。

在安装边界与尺寸适配方面，这款调压阀的主体宽度控制在70mm左右，圆柱形调压腔的直径约50mm，整体长度不含接头约85mm，安装时需要预留至少120mm的轴向空间来布置两侧的油管接头，同时要在真空参考接口一侧预留30mm的操作空间用于连接真空软管。固定方式采用支架侧装设计，方形基座上预留了两个M6的安装螺孔，孔距为42mm，安装支架可以根据机舱布局做成L型或者直型，只要保证安装面与阀体基座平面完全贴合，就能避免长期振动带来的应力集中。接口规格上，主油路接口采用-6AN适配规格，可以直接匹配改装领域常用的编织燃油油管与对应接头，不需要额外做变径转接；真空参考接口为1/16"NPT至1/4"倒钩接头的适配结构，可以直接连接常见的4mm内径真空软管，不需要额外加工转接接头，降低了现场安装的加工难度。

在实际建模与选型适配过程中，需要特别注意几个结构细节：一是阀体上的接头位置存在轻微的铸造拔模斜度，在设计安装支架的时候不能完全按照理想直角来做避让，需要预留至少2mm的间隙，避免安装时接头与支架发生干涉；二是调压腔顶部的调整螺帽有一定的调节行程，安装时上方需要预留至少10mm的空间，方便后期用扳手调整基础燃油压力，不需要拆卸整个阀体就能完成压力标定；三是阀体的回油接口方向与进油接口呈90度布局，布置油管的时候要提前规划走线路径，避免油管出现过小的弯折半径导致燃油流动阻力上升，影响稳压效果。

不少做改装件三维建模的工程师在复刻这类部件的时候，容易忽略膜片腔的内部容积对调压响应的影响，实际上这款调压阀的膜片腔容积控制在15ml左右，既不会因为容积过大导致压力响应滞后，也不会因为容积太小出现压力波动过大的问题，在做流体仿真的时候需要把这个容积参数考虑进去，才能准确模拟出不同流量下的压力波动情况。另外，阀体的材质采用压铸铝合金，表面做了阳极氧化处理，在建模的时候不需要做过于复杂的曲面细节，只要把安装接口的螺纹规格、固定孔的位置尺寸、各个接口的相对位置做准确，就能满足安装支架设计、油路布局模拟的实际需求，毕竟这类部件在改装方案设计阶段，核心需求是确认安装位置、干涉情况以及管路走向，不需要做完全1:1的内部细节复刻，只要外部安装边界尺寸准确，就能支撑整个燃油系统的布局设计工作。
