远程液压离合器操纵杆结构设计

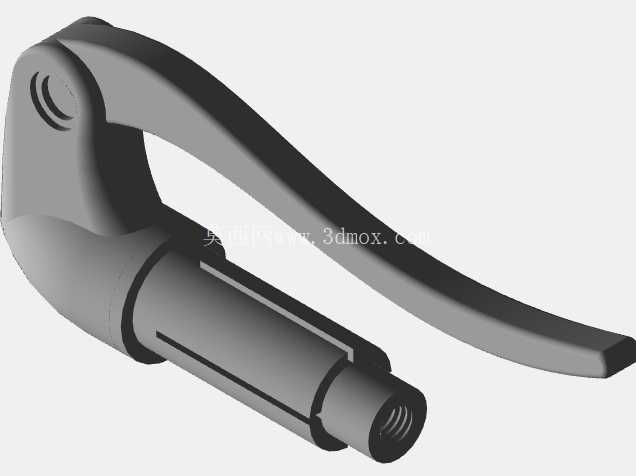

　　杆体与液压阀芯连接的轴段，加工有轴向导向槽，装配时与阀芯端的定位销配合，既可以传递扳动产生的周向扭矩，又能允许阀芯在液压作用下产生小幅轴向窜动，不会因为加工误差或者工作热胀冷缩导致运动干涉。铰接位置的端面做了凹陷的储油槽设计，日常维护时可以在槽内填充润滑脂，长期工作过程中润滑脂缓慢渗出，持续为转动副提供润滑，减少销轴与孔壁的磨损，延长部件的维护周期。从安装边界来看，铰接端的外径尺寸适配常规12mm直径的铰接销轴，安装孔中心到杆身握持端的距离经过杠杆比核算，操纵时仅需要施加不超过120N的握力就可以推动阀芯完成离合动作，符合人机工程学的施力范围，长时间操纵也不会产生明显的手部疲劳。在液压离合操纵系统的布局中，这类杆件承担着将人工操纵力传递至液压驱动端的核心作用，常见于需要远距离布置离合执行机构的动力传动场景，操作人员通过扳动杆身带动内部阀芯动作，完成离合器的接合与分离控制，避免执行机构与操纵端直接硬连接带来的布局限制。从结构细节来看，杆身采用一体化弯折成型的设计，握持段做了贴合手部施力角度的弧线过渡，避免操纵过程中出现应力集中的棱边，铰接端设置了同轴的销孔定位结构，安装时通过销轴与固定支座铰接，保证扳动过程中转动副的同轴度，不会出现卡滞偏磨的问题。

　　连接轴段的外径与液压阀端的安装孔保持H7/h6的间隙配合，装配时不需要额外修配就可以顺利装入，轴向导向槽的宽度公差控制在0.1mm以内，既保证传动过程中没有明显的旷量，又不会因为公差过紧导致装配困难。设计过程中优先考虑了工况适应性，杆身主体采用等强度的变截面设计，握持段截面厚度从铰接端向末端逐渐收窄，在保证整体结构刚度满足最大操纵力下变形量不超过0.5mm的前提下，尽可能降低部件自身重量，减少操纵过程的惯性力。铰接位置的加强筋结构与杆身平滑过渡，没有尖锐的转角，避免长期交变载荷作用下在转角位置产生疲劳裂纹，经过反复扳动测试，在额定操纵力下循环工作十万次也不会出现结构变形或者断裂的问题。

　　这类杆件在实际装配时，不需要额外设计复杂的转接支架，直接利用铰接端的两个平行安装面就可以固定在设备的操纵台架上，安装孔位的中心距与常规液压离合阀的安装尺寸完全匹配，可以直接替换同类型的老旧操纵杆件，不需要对原有设备的安装结构做改动。轴端的内螺纹孔用于安装锁紧挡圈，装配完成后可以限制杆件的轴向窜动，避免工作过程中杆件从铰接位置脱出，同时挡圈与杆身端面之间预留了0.2mm的间隙，保证杆件转动灵活不会被挡圈卡滞。在实际使用场景中，这类离合杆除了应用在特种直升机的液压操纵系统中，也可以适配各类工业设备的远程液压离合操纵回路，只要安装尺寸与杠杆比匹配，就可以直接用于设备的操纵系统改造，不需要重新开模制作专用杆件。

　　杆身的表面做了哑光氧化处理，既可以提升金属表面的抗腐蚀能力，在长期接触手部汗液或者车间油污的环境下不会出现锈蚀，又不会因为表面反光影响操作人员的视线，适合在各类工业作业场景下长期使用。从建模逻辑来看，整个零件的特征全部采用参数化设计，后续如果需要调整杠杆比或者安装尺寸，只需要修改对应的草图参数就可以快速生成新的结构模型，不需要重新绘制全部特征，能够大幅缩短同类型杆件的改型设计周期，结构上所有的圆角与倒角尺寸都符合机械加工的工艺要求，不存在无法加工的负角或者薄壁结构，采用常规的铣削加工设备就可以完成成品制作，不需要特殊的定制刀具，加工成本控制在合理范围内。
