TE连接器FuelTech四英尺接口结构

　　在汽车电控系统、工业动力控制单元的线束互联场景中，这类弯针结构的板端连接器是实现信号与小电流传输的核心互联部件，区别于直针连接器的垂直出线方式，四英尺弯针的结构设计能够适配设备内部局促的布线空间，避免线束弯折半径过小导致的线芯断裂、绝缘层破损问题，在车载ECU安装腔、工业控制盒这类内部空间紧凑、线束走向需要沿壳体壁面排布的场景中，这类弯针连接器的适配性远高于常规直针型号。

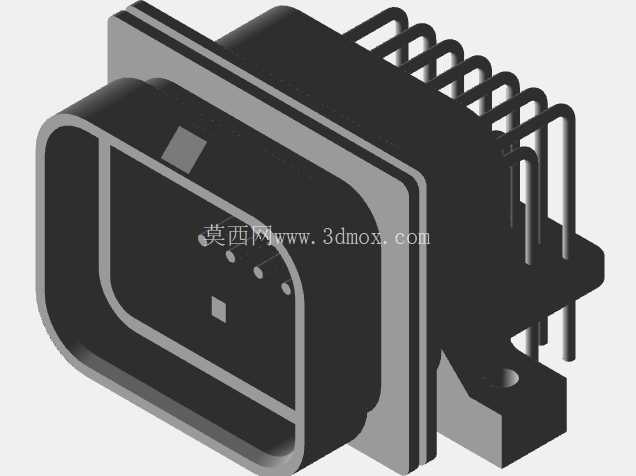

　　从结构设计逻辑来看，这款连接器的壳体采用带安装耳的一体式塑壳结构，安装耳上预留的定位孔能够直接通过螺丝将连接器固定在PCB板或者设备壳体的预设安装位上，避免设备运行过程中振动导致的连接器松脱、针脚虚接问题，壳体前端的密封槽结构可以适配配套的防水胶圈，在车载、户外工业设备这类存在泼溅、粉尘侵入风险的场景中，能够实现接口位置的基础防护，减少外界杂质进入接插区域导致的接触电阻升高、信号传输中断问题。接插端的内部腔体做了差异化的防呆结构设计，不同位置的定位凸台尺寸存在细微差异，能够避免公母头对插过程中出现插反、错插的问题，减少装配过程中的人工对位成本，也能避免错插导致的针脚弯折、内部电路短路风险。

　　弯针部分的引脚采用等间距排布设计，针脚的折弯半径做了统一的工艺约束，既能够保证焊接端与PCB焊盘的对位精度，适配波峰焊、回流焊的批量生产工艺要求，也能避免折弯半径过小导致的针脚内部应力集中，在长期振动工况下出现针脚断裂的问题。壳体外侧的加强筋结构沿着接插方向排布，既能够提升公母头对插过程中的壳体结构强度，避免插拔力过大导致的塑壳开裂，也能在接插完成后与母头壳体的卡槽形成辅助定位，提升接插后的保持力，避免线束受拉时公母头意外脱开。

　　从安装边界来看，这款连接器的主体轮廓为带圆角的矩形结构，接插端的外伸尺寸、弯针的折弯高度都做了紧凑化设计，在PCB板上占用的安装面积较小，能够在有限的板卡空间内预留出更多位置布置其他电子元件，安装耳的位置设置在连接器主体的侧下方，固定螺丝的安装操作空间不会与接插端的线束插拔空间产生干涉，装配和后期维护时的操作便利性较好。在实际选型应用中，这类连接器多用于传输低功率的控制信号、传感器反馈信号，针脚的载流能力能够满足常规车载传感器、工业控制信号的传输要求，接触部位的镀金层设计能够降低长期使用后的接触氧化风险，提升信号传输的稳定性，在温度波动较大、存在一定振动的工况下，能够保持长期可靠的连接性能，不会因为环境温度变化导致的壳体热胀冷缩出现接触不良的问题。建模过程中针对这类连接器的细节还原，需要重点关注针脚的折弯角度一致性、壳体防呆结构的尺寸精度、安装孔的位置公差，这些细节直接影响到后续结构干涉检查、装配模拟的准确性，如果针脚折弯尺寸出现偏差，在PCB布局阶段就可能出现针脚与焊盘对位不准的问题，壳体的加强筋、卡槽结构如果还原不到位，也会影响接插保持力的仿真计算结果，无法为实际的结构选型提供准确的参考依据。
