兰博基尼V12发动机高精度曲轴结构设计

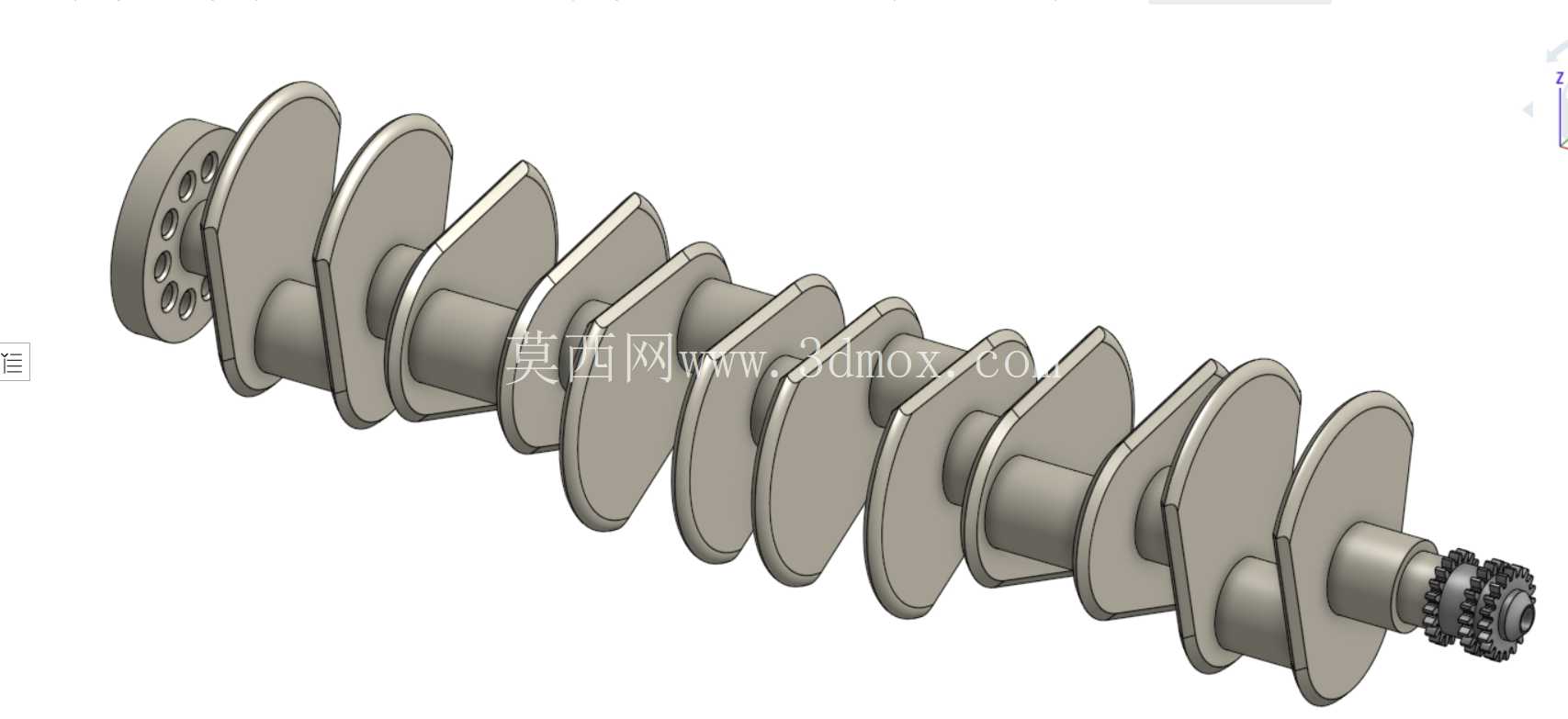

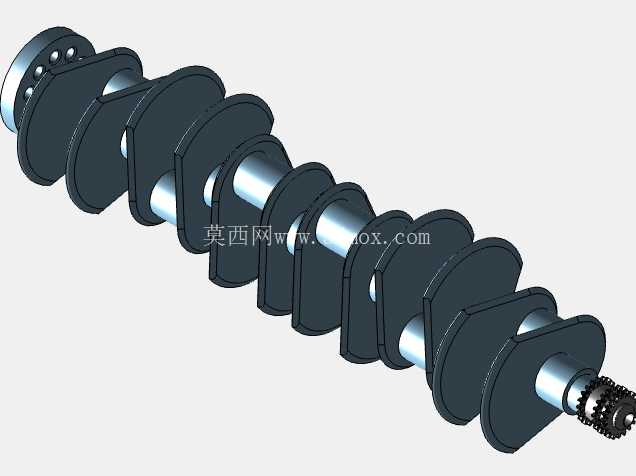

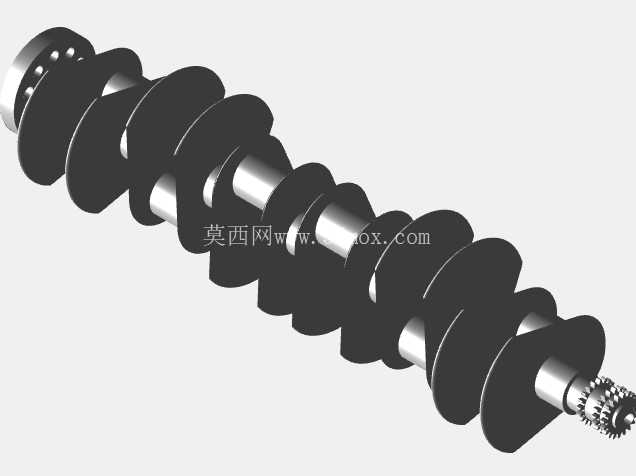

　　从结构细节来看，该曲轴采用全支承设计，每一组曲柄销两侧都设置主轴颈支撑，对应V12发动机的缸数排布，共设置7道主轴颈与缸体主轴承座配合，安装时需要严格控制各道主轴颈的同轴度公差，主轴承盖按照规定扭矩顺序紧固后，需保证曲轴转动无卡滞，轴向窜动量控制在工程允许的0.1-0.3mm区间内，避免热态工况下轴系热膨胀造成的运动干涉。曲柄销采用错拐排布，相邻两个曲柄销的夹角匹配V型缸两列气缸的夹角，确保同一曲柄销连接的两个连杆能够在各自的气缸行程内完成往复运动，不会出现连杆与缸体、曲轴平衡块的运动干涉，平衡块的外形轮廓经过反复优化，在保证足够配重抵消曲柄销、连杆大头旋转惯性力的前提下，尽可能缩减平衡块的径向尺寸，为曲轴箱内的机油回流、连杆运动预留足够空间，同时降低曲轴整体的转动惯量，提升发动机的油门响应速度。作为V型12缸大排量高性能动力单元的核心回转部件，该曲轴的设计完全围绕高转速工况下的扭振抑制、动平衡精度以及载荷传递效率展开，区别于普通民用小排量机型的曲轴结构，12缸机型的曲柄销排布、平衡块配重逻辑都需要匹配60度夹角V型缸体的点火顺序，确保每一组曲柄连杆机构传递的爆发压力能够平顺转化为旋转扭矩，避免高转速区间出现轴系共振，影响动力输出的平顺性甚至造成轴颈疲劳断裂。

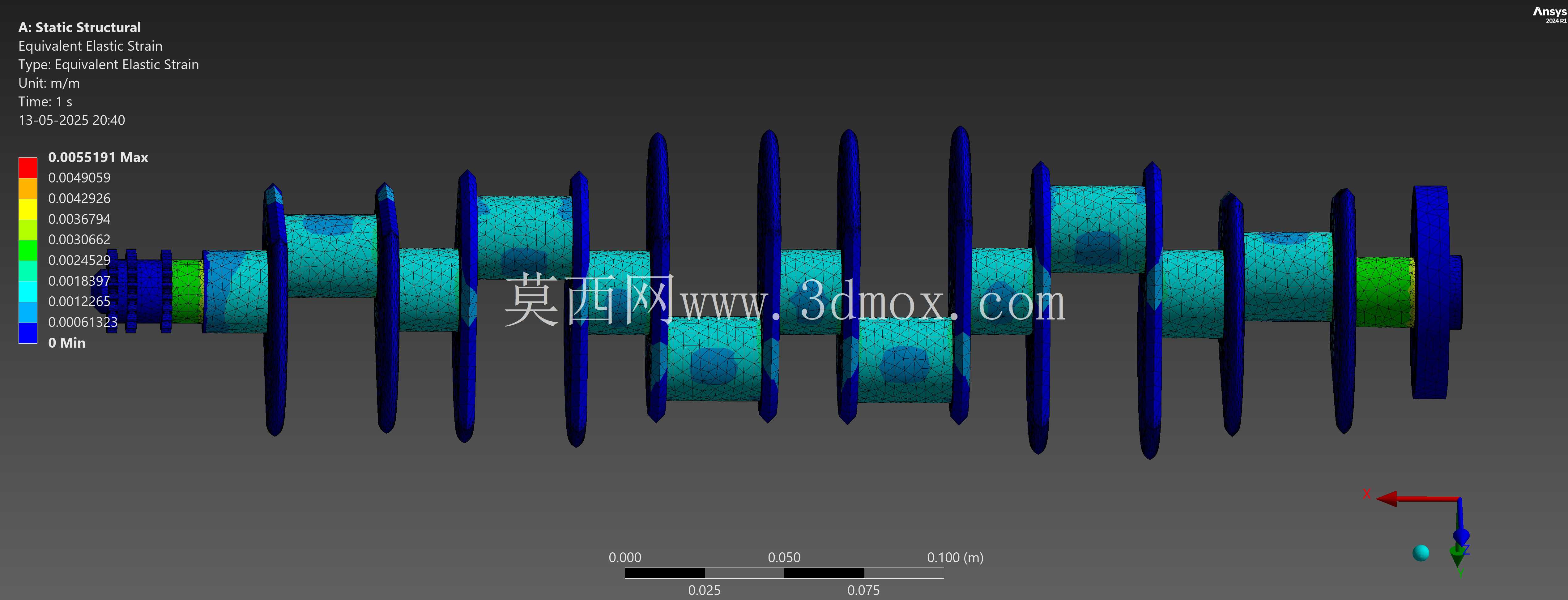

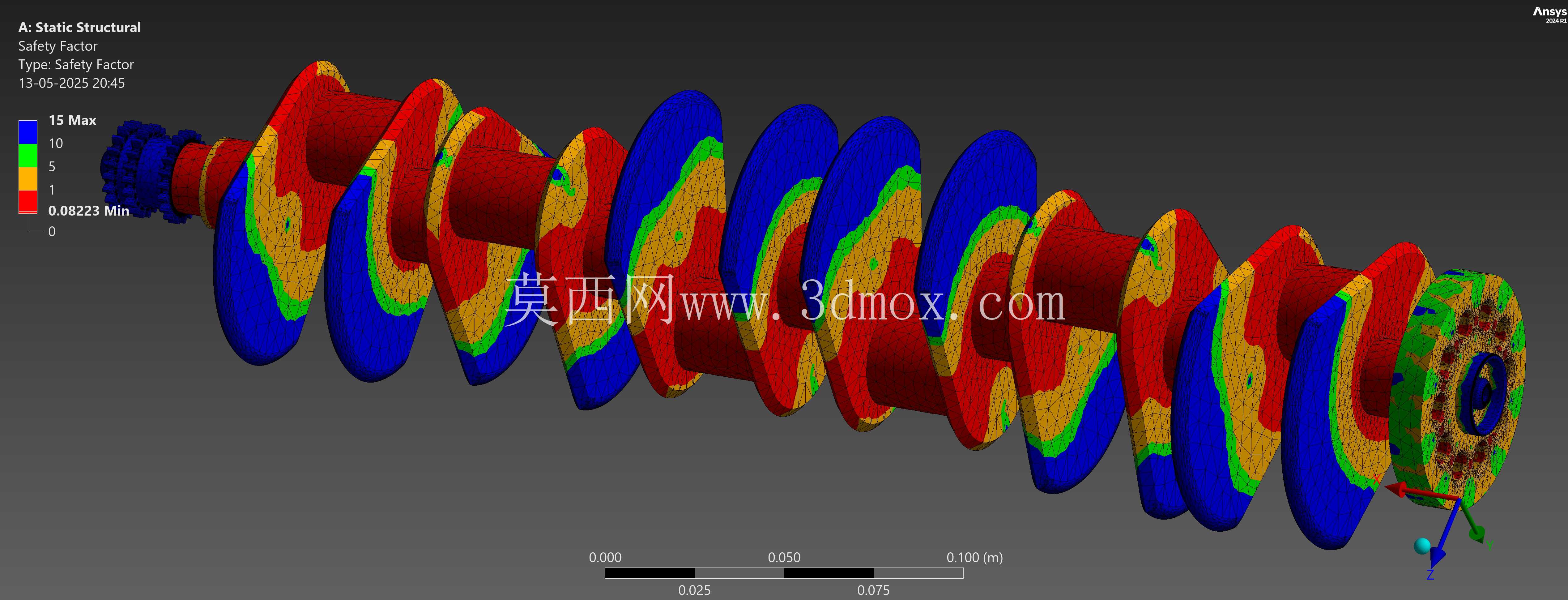

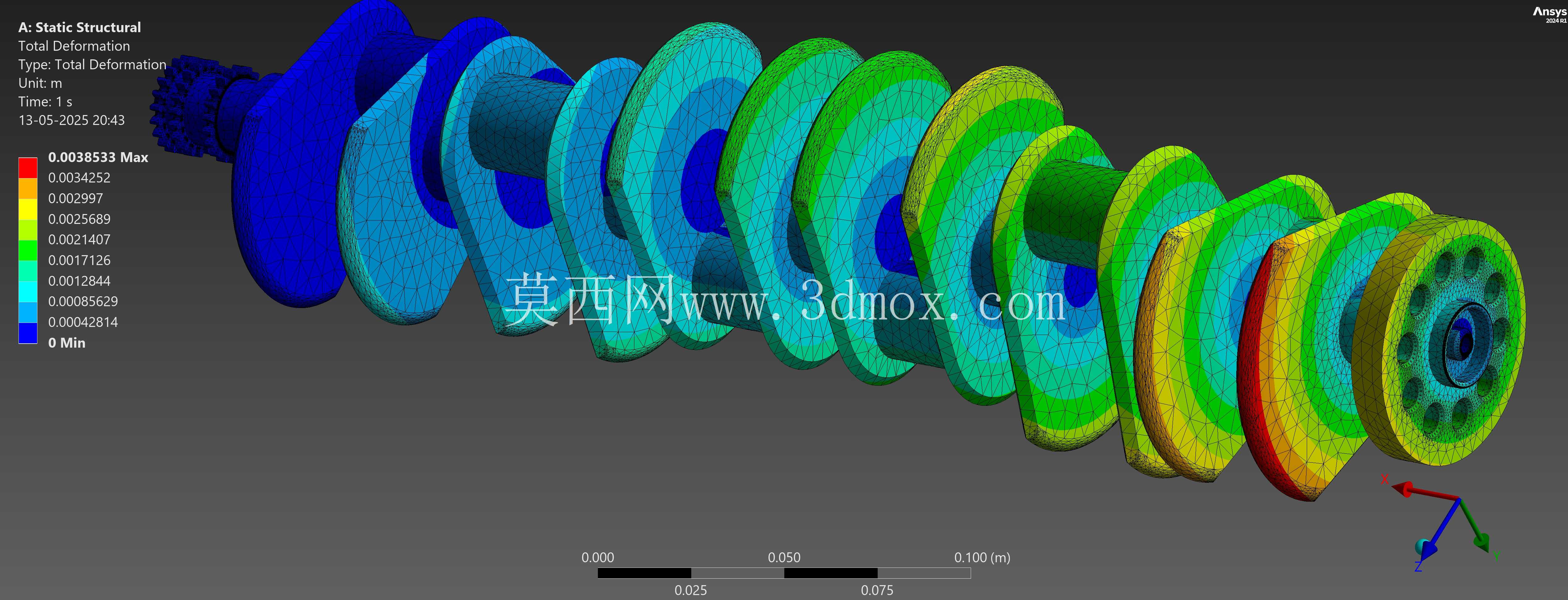

　　曲轴前端设置正时齿轮安装位，用于匹配正时传动系统，驱动配气机构、机油泵等附属部件，后端设置飞轮安装法兰与油封轴颈，需要保证法兰端面与主轴颈轴线的垂直度，避免飞轮运转时出现端面跳动，影响离合器接合的平顺性或者造成后端油封异常磨损漏油。在实际工程应用中，这类高性能曲轴的三维模型可用于扭转变形模拟分析，通过有限元手段计算不同转速、不同爆发压力下曲轴各轴颈的应力分布、扭转变形量，提前识别应力集中区域，对曲柄臂与轴颈过渡的圆角位置进行结构优化，避免长期交变载荷下出现疲劳裂纹；同时该模型也可用于3D打印制作等比例展示件，用于教学演示、动力总成结构展示场景，打印制作时需要严格按照原模型的尺寸比例缩放，保证各曲柄销的相对角度、平衡块的配重比例准确，避免打印件出现动平衡偏差。

　　从安装边界来看，该曲轴的轴向尺寸完全匹配兰博基尼Aventador车型的V12缸体曲轴箱空间，主轴颈直径、曲柄销直径都与原厂设计参数保持一致，维修替换场景下可直接参考该模型的尺寸进行备件测绘，无需反复拆解原厂件进行逆向测量，大幅提升维修、改装过程中的尺寸核对效率；在改装场景中，也可以基于该模型的基础结构，调整平衡块的配重、曲柄销的表面强化结构，适配更高动力输出的改装需求，比如调整冲程尺寸提升发动机排量时，可在该模型基础上修改曲柄半径，同步重新计算平衡块的配重量，保证改装后曲轴的动平衡精度满足高转速运转要求。

　　曲轴的油道设计采用斜向贯通结构，从主轴颈表面的进油口通过内部斜油道连通至对应曲柄销表面，确保发动机运转时压力机油能够持续输送到连杆大头轴承位置，形成稳定的油膜承载载荷，建模时油道的位置、孔径都严格按照实际机型的润滑路径设计，避免出现油道错位导致的润滑失效问题；各轴颈的表面粗糙度、圆角滚压强化区域也在模型结构上做了对应体现，能够直观展示高性能曲轴与普通民用曲轴在细节设计上的差异，帮助结构设计从业者理解大排量高功率发动机曲轴的设计逻辑，掌握多缸机曲轴的曲柄排布、配重计算、安装边界控制的核心要点。
