铝合金压铸基座连接结构三维设计

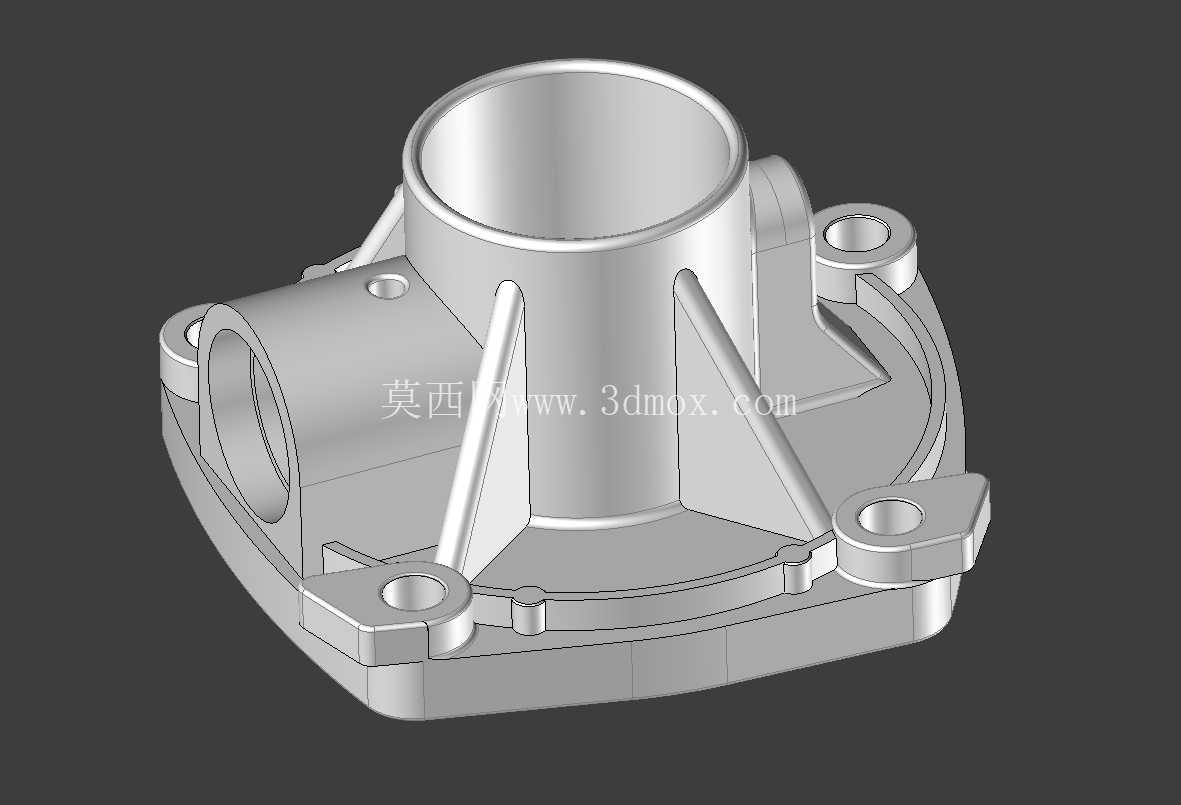

这类铝合金压铸件多应用在中小型动力设备、流体输送组件或者传动机构的安装连接环节，作为核心承载基座衔接上部筒状功能部件与下部安装基面，同时兼顾侧向管路或者轴类部件的对接需求。从结构设计来看，中心的通筒结构是核心的穿装或者容纳通道，内壁做了均匀壁厚设计，既保证压铸过程中铝液充型流畅，避免局部壁厚差过大产生缩孔、冷隔缺陷，也能满足后续装配时轴类或者管件穿过时的同轴度要求，筒壁根部设置的多道三角加强筋，并非随意排布，每道筋的走向都对应了安装孔位的受力方向，当设备运行产生振动或者侧向载荷时，加强筋可以将筒壁承受的径向力均匀分散到底部的安装法兰面上，避免应力集中在筒壁与法兰的衔接转角处，长期使用下也不容易出现疲劳开裂的问题。

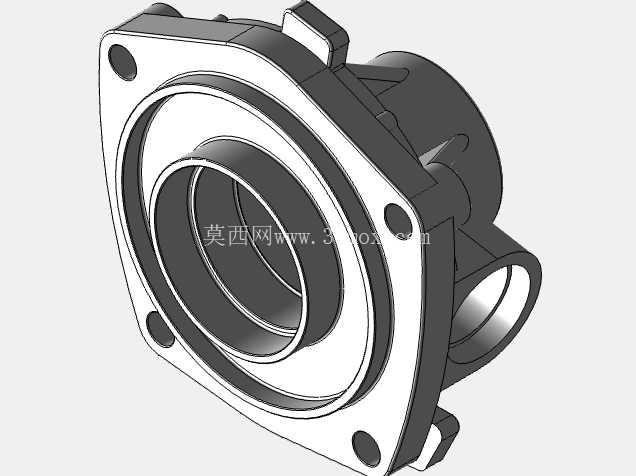

侧向伸出的带孔凸台，是为了对接侧向的管路或者传感器接头，凸台的端面做了精加工余量预留，压铸成型后只需少量铣削加工就能保证对接面的平面度，满足密封装配的要求，凸台与主体衔接的位置做了圆角过渡，既减少压铸时的应力集中，也能避免组装时尖锐边角划伤操作人员或者密封件。底部法兰面上分布的多个带凸台的安装孔，每个孔位的凸台高度都经过校准，保证安装时螺栓锁紧后压力能均匀作用在法兰面上，不会因为局部压强过大导致铝件变形，孔位的排布尺寸匹配常见的安装基面螺孔间距，不需要额外做转接板就能直接装配在通用安装支架上，降低了现场安装的适配成本。

设计过程中充分考虑了压铸工艺的成型特性，所有外壁的拔模斜度控制在1.5度到2度之间，内壁拔模斜度略大于外壁，避免开模时拉伤铸件表面，所有转角位置都设置了R0.5到R2的过渡圆角，既符合压铸成型的工艺要求，也减少了后续去毛刺的工作量。整个构件的外形轮廓没有复杂的倒扣结构，采用常规的两半式压铸模具就能完成成型，不需要额外设计抽芯机构，能有效降低模具的制造成本和后期维护成本，适合批量压铸生产。

从安装边界来看，底部法兰的最大外轮廓尺寸适配多数小型设备的安装空间，中心筒的高度经过优化，既保证了上部对接部件的安装深度足够，不会因为插入深度不足导致连接松动，也不会因为筒身过高占用过多的上部装配空间，侧向凸台的伸出长度控制在合理范围内，避免和周边其他部件产生装配干涉，安装孔的孔径适配常用的M6或者M8连接螺栓，螺栓沉孔深度足够，锁紧后螺栓头不会高出法兰凸台表面，保证安装后基座底面能完全贴合安装基面，不会出现虚装的问题。

实际使用中，这类铝制基座相比铸铁件重量更轻，导热性能更好，当内部穿过的轴类部件或者流体介质产生热量时，能通过铝基体快速将热量散发到周边环境中，避免局部温度过高影响部件使用寿命，同时铝合金的耐腐蚀性能更好，在常规的工业环境下不需要额外做表面防腐处理就能满足使用要求，表面经过喷砂或者阳极氧化处理后还能进一步提升耐磨和抗腐蚀能力，适配更多复杂的工况场景。结构设计上还兼顾了后续的维护便利性，所有需要对接的孔位都在可视范围内，组装时不需要特殊工装就能完成对位，日常检修拆卸也不会因为结构遮挡导致操作困难。
