液压水路用黄铜直角流体连接器结构

做流体管路配套设计快十年，这类黄铜材质的直角转向连接器，在中小通径的液压控制回路、民用供水支路里的出镜率一直很高，很多刚入行的结构设计师容易把这类接头当成标准外购件直接选型，真到装配阶段才发现安装干涉、通径匹配偏差、密封槽位不对的问题，所以在做整机三维布局的时候，必须把接头的完整三维结构做进装配树里，不能只留个接口占位。

先从实际应用场景说，这类接头最常出现在两类工况里：一类是小型液压站的阀组外接管路，尤其是安装空间局促的阀块侧面，直插式接头没法走管，必须用直角结构把管路方向转90度，避免管路折弯憋压；另一类是民用净水设备、小型供水模组的内部水路连接，黄铜材质的抗锈蚀性比普通碳钢好，加工精度容易保证，成本又比不锈钢接头低很多，适配4-12mm通径的软管或者硬管连接，承压范围一般能到1.6MPa，完全覆盖常规低压液压回路和常压供水的压力要求。

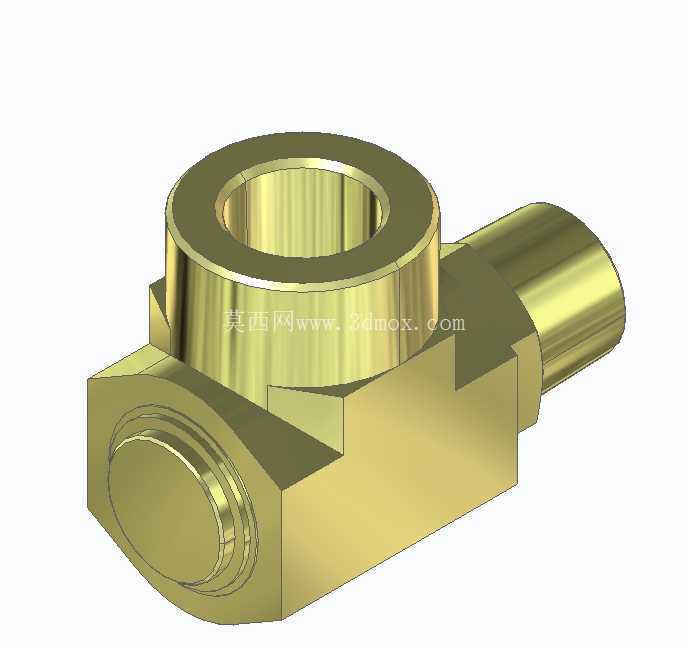

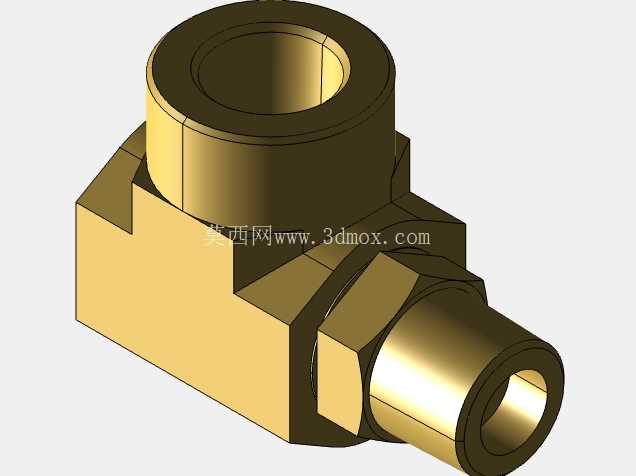

从功能特性上拆解，这个接头的结构分成三个核心功能段：上方的同轴内孔是主通路接口，内壁做了1:10的锥度密封面，不用额外加密封垫就能和外锥式管接头实现金属硬密封，适合有轻微振动的液压工况，不会因为长期振动出现密封渗漏；侧方伸出的外圆柱段是侧向通路接口，外圆面预留了卡簧槽和密封环安装位，适配快插式软管接头，安装的时候不用拧螺纹，直接把软管插到底就能靠卡簧锁死，装配效率比螺纹连接高不少；前端的圆形端盖结构是工艺堵头，是加工内部流道的时候预留的工艺孔封堵结构，内部流道是L型的直角转弯，转弯处做了R3的圆角过渡，避免流体直角对冲产生压损和湍流，尤其是液压回路里，湍流会带来不必要的油温升高和管路振动，这个圆角的设计细节很多廉价接头都会省掉，长期运行的故障率会高很多。

说下设计思路里容易踩的坑，很多新手建模的时候会把三个接口的轴线做的完全垂直相交，实际上为了加工的时候刀具不干涉，内部L型流道的相贯线位置要做0.5mm的让刀槽，不然钻侧孔的时候钻头会被主孔的边缘打崩，废品率会很高。另外材质选黄铜不是没有原因的，除了抗锈蚀，黄铜的切削性能好，用自动车床就能批量加工，表面不用做额外的镀层处理，抛光之后的光洁度就能达到Ra1.6，密封面的加工精度容易保证，而且黄铜的硬度比钢管和紫铜管都低，和对接接头装配的时候能产生微小的弹性变形，填补配合面的微观不平度，密封效果比同精度的钢接头好。

再讲安装边界的尺寸要点，这个接头的主体安装基准是下方的六方体安装面，对边尺寸是19mm，用普通开口扳手就能拧动，安装的时候扳手的活动空间要留至少3mm的余量，不然装配的时候扳手卡不进去；上方接口的轴线到侧方接口端面的距离是28mm，这个尺寸是安装避让的核心尺寸，布局的时候要保证侧方接出的管路和上方接口的管路之间至少留5mm的间隙，避免管路振动的时候互相摩擦磨损；侧方接口的外圆直径是12mm，插入式安装的插入深度是10mm，设计安装板开孔的时候要做12.5mm的通孔，公差带选H12，既能保证接头能顺利插进去，又不会因为间隙太大出现管路晃动；前端堵头的外圆直径是20mm，堵头端面到主体中心的距离是15mm，这个位置一般是朝向安装面的外侧，不用留额外的操作空间，因为堵头是出厂前就压装密封好的，后期维护不需要拆这个位置。

实际选型建模的时候还要注意流道的通径匹配，这个接头的主通路通径是8mm，侧向通路通径是6mm，是异径直角接头，不要做成等径的，不然接不同通径的管路的时候还要额外加变径接头，反而增加泄漏点。另外密封槽的尺寸要严格按照卡簧和O型圈的标准槽型来做，O型圈选线径2mm的丁腈橡胶圈，槽深1.5mm，槽宽2.5mm，压缩量控制在20%-25%之间，压缩量太大的话O型圈容易被挤烂，压缩量太小又会漏。还有接头的所有外边缘都做了C0.5的倒角，一是安装的时候不会割破软管的内壁，二是加工的时候去毛刺，避免铜屑掉进流道里，进到液压阀或者水路阀芯里造成卡阀故障。

很多人觉得这类小接头不需要认真建模，随便找个标准件拖进来就行，实际上不同厂家的接头安装尺寸差个1-2mm是常有的事，整机装配的时候就会出现管路装不上、扳手空间不够的问题，尤其是做出口设备或者高精度液压设备的时候，每个管路接头的位置、尺寸、安装空间都要在三维模型里验证清楚，不然到了现场配管的时候，改管路的时间比设计的时间还长。这类黄铜连接器的结构看起来简单，实际上每个尺寸都是经过实际工况验证的，从流道的圆角到密封槽的深度，再到安装面的对边尺寸，差一点都会影响实际使用效果。
