适配保时捷动力甲壳虫的调校进气歧管

做动力改装配套结构设计快十二年，经手的进排气改件没有一千也有八百，这次做的这款适配保时捷动力总成的大众甲壳虫专用进气歧管，是去年给珠三角一家改装工作室做的配套开发件，当时客户的需求很明确：移植了保时捷水平对置六缸动力的老款甲壳虫，原厂进气歧管的安装位、管路走向完全匹配不上，机舱空间局促到连通用型歧管都塞不进去，而且要兼顾低扭输出和高转进气效率，不能像市面上的通用改件那样只追求大流量丢了日常代步的平顺性。

先从安装边界说起，老款甲壳虫的机舱横向宽度比常规紧凑级车窄120mm左右，移植的水平对置六缸本体宽度比原厂直列四缸宽出87mm，留给进气歧管的安装空间在节气门端到缸盖进气口之间，纵向净空只有142mm，两侧还要留出点火线圈、真空管的布置间隙，单边余量不能小于18mm，不然后期维护拆点火线圈得把整个歧管拆下来，完全不符合改装件的实用性要求。两个法兰安装面的平面度公差要求控制在0.05mm以内，法兰上的定位销孔和缸盖进气口的同轴度公差不能超过0.03mm，不然压装密封垫之后会出现漏气问题，之前有同行做的改件就是公差没控制好，怠速的时候混合气浓度波动超过15%，亮故障灯是常事，严重的时候还会出现缺缸。

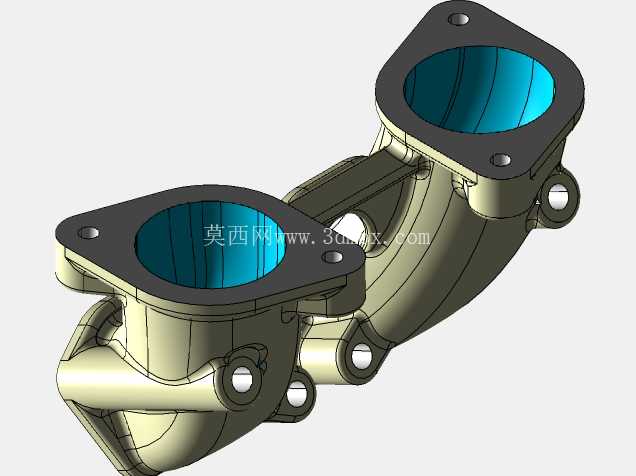

结构设计上没有采用常见的等长直通管路，而是针对水平对置发动机的点火顺序做了不等长渐变腔道设计，一缸和三缸的腔道长度比二缸和四缸长27mm，管腔内壁从法兰端的椭圆形截面逐步过渡到节气门端的圆形截面，截面过渡的曲率半径控制在45mm以上，避免出现气流折角导致的紊流。之前做流体仿真的时候试过等长直通的方案，低转速2000转以下的进气流速比原厂低23%，低扭损失太明显，日常市区跟车的时候油门踩下去要等半秒才有动力反馈，客户试驾之后直接否了，后来调整了管腔长度和内壁曲率，把低转区间的进气流速提升了18%，高转6500转的时候进气流量比原厂歧管高32%，兼顾了日常代步和赛道日的动力需求。

歧管本体上预留的三个传感器安装座，位置是反复核对过的，进气温度传感器的安装点选在腔道交汇前15mm的位置，这里的气流混合最均匀，测出来的进气温度误差不会超过2℃，比装在节气门端的测量精度高很多；曲轴箱通风管的接口角度做了15度的倾斜，避免机油蒸汽在接口处冷凝堆积，时间长了积碳堵死通风管；固定支脚的位置选在两个缸盖的螺栓安装位上，没有在缸体上额外打孔，安装的时候直接用原厂螺栓就能固定，不需要额外做支架，降低安装难度。

实际装车测试的时候，我们在马力机上拉了三次数据，对比移植动力后用通用歧管的状态，最大马力提升了17匹，峰值扭矩提前了350转出现，市区30-60km/h加速的响应速度快了0.4秒，而且连续跑了三个小时的赛道工况，歧管表面的温度稳定在72℃，没有出现热变形导致的漏气问题，密封垫的压合痕迹均匀，没有局部压溃的情况。后来客户反馈说日常代步的时候怠速稳定在750转，没有出现之前的怠速抖动问题，高转的时候进气声音比之前的通用歧管沉闷很多，没有那种杂乱的紊流噪音。

做这类改装专用的进气部件，最忌讳的就是照搬通用件的结构硬套，每款车型的机舱空间、动力总成的布置都不一样，必须把安装边界、气流特性、维护便利性都考虑进去，不能只追求流量数据好看，忽略了实际使用的可靠性和便利性。这款歧管的壁厚控制在3.5mm，既保证了结构强度，又不会因为壁厚太厚导致重量过大，整个歧管的重量比同规格的金属歧管轻1.2kg，对于前舱配重本来就偏靠前的老甲壳虫来说，这点重量的减轻也能稍微改善一点车头的转向响应。
