汽车悬架系统前下控制臂结构设计

在乘用车底盘悬架系统的开发环节，前下臂作为连接转向节与副车架的核心受力构件，其结构合理性直接决定了整车行驶过程中的操控稳定性、滤震表现以及底盘部件的耐久寿命。日常行驶中，该部件需要同时传递多维度载荷：车辆加速、制动时的纵向力，过弯侧倾、变道时的横向力，以及经过颠簸路面时来自车轮的垂向冲击，所有载荷都会通过三个安装衬套点位完成传导与分散，因此结构设计阶段必须兼顾刚度、强度与轻量化的平衡。

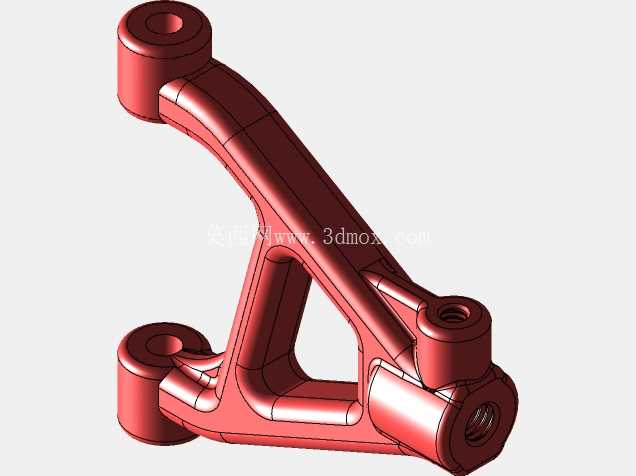

从实际装车场景来看，该前下臂适配于前置前驱车型的麦弗逊前悬架结构，三个安装端分别对应不同的连接需求：上端两个同轴衬套孔用于与副车架的安装基座铰接，为下摆臂提供旋转摆动的支点，允许车轮随减震器行程做上下跳动；下端两个带衬套压装位的圆柱端，其中一个连接转向节的下球头销，另一个通过稳定杆连杆与横向稳定杆相连，共同承担侧倾时的抗扭载荷。设计过程中首先要确认安装边界尺寸：副车架侧两个安装孔的中心距需要与整车平台的副车架安装点位完全匹配，避免出现装车干涉；转向节侧的球头安装孔中心到副车架铰接点的距离，直接决定了悬架的硬点参数，会影响主销内倾、车轮外倾等四轮定位参数的初始设定，建模阶段需要严格按照整车硬点坐标进行点位约束，不能出现尺寸偏差。

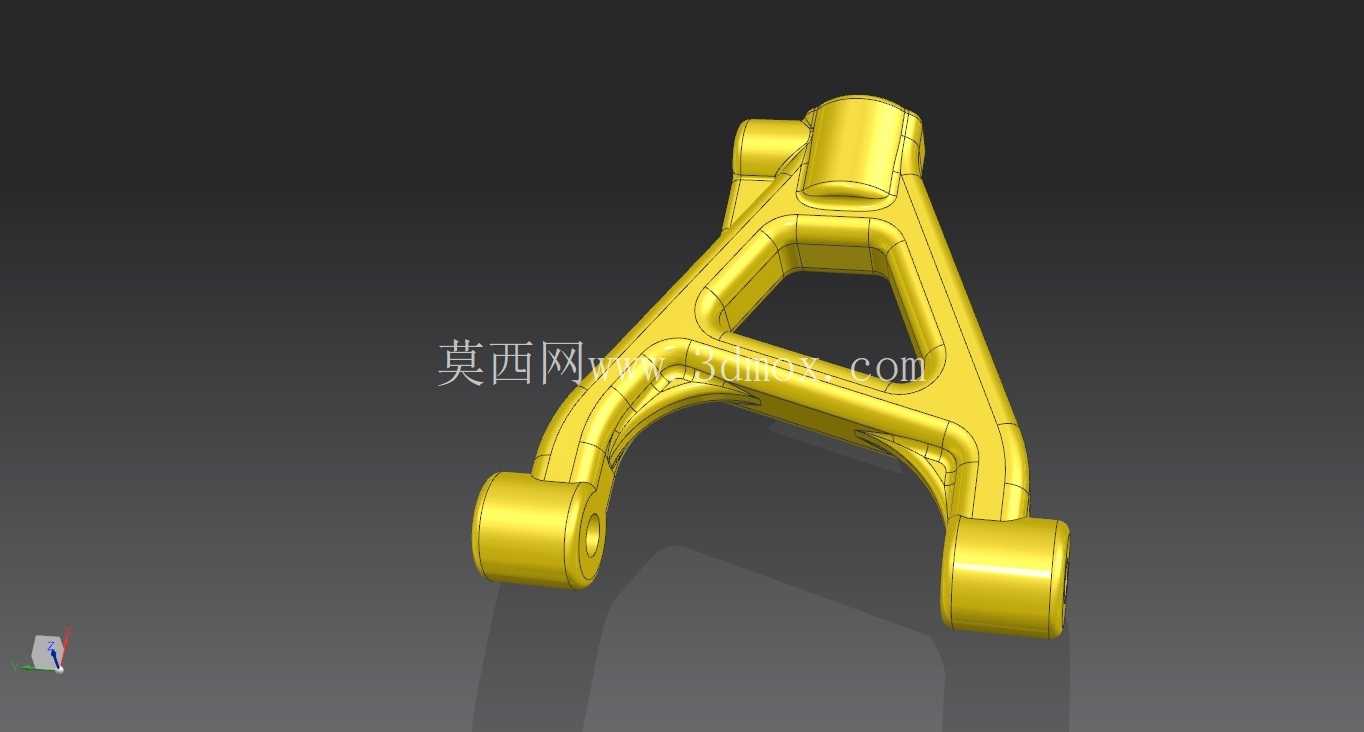

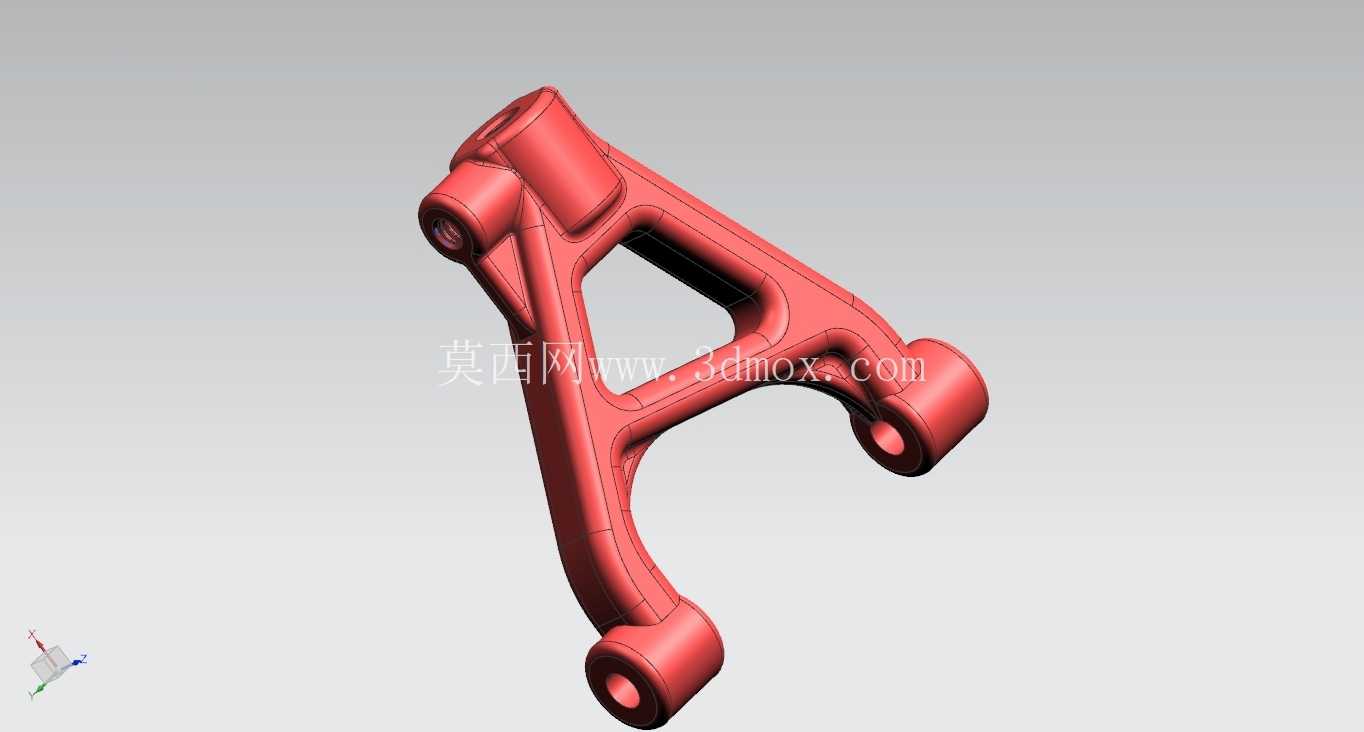

结构设计上采用了A字形三角臂布局，这种结构的优势在于可以通过两个铰接点形成稳定的三角形受力结构，相比单摆臂结构拥有更高的横向刚度，能够减少过弯时的悬架形变，提升转向响应速度。主体框架采用中空加强筋结构，在不额外增加壁厚的前提下提升整体抗弯扭强度，避免车辆经过大冲击路面时出现臂体弯折断裂的风险；臂身的过渡区域全部采用大圆角顺滑过渡，消除应力集中点，因为在台架耐久试验中，应力集中位置往往是疲劳裂纹最先出现的区域，大圆角设计可以有效分散载荷路径上的应力峰值，提升部件的疲劳寿命。三个安装端的衬套压装位都设计了足够的压装导向长度与过盈配合公差，保证衬套压入后不会出现松脱异响，同时衬套的橡胶刚度可以根据整车调校需求进行匹配，在保证支撑性的同时过滤来自路面的细碎震动，提升行驶舒适性。

建模过程中需要重点校核运动干涉情况：模拟车轮从最大上跳行程到最大下跳行程的全运动过程，检查臂体与副车架、驱动半轴、转向拉杆、减震器筒身之间的最小间隙，必须预留至少10mm以上的安全间隙，避免极限工况下部件之间发生碰撞摩擦；同时还要考虑制动、转向时的部件形变位移，预留足够的形变余量。材质选用上适配压铸工艺生产，主体采用铝合金材质，相比传统钢制冲压焊接下摆臂可以减重30%左右，有效降低簧下质量，提升悬架的响应速度，同时铝合金的压铸成型精度更高，安装点位的尺寸一致性更好，能够减少后期装配的尺寸偏差。在结构细节上，臂身表面设计了均匀的壁厚过渡，避免压铸过程中出现缩孔、冷隔等成型缺陷，安装孔位的端面预留了加工余量，压铸完成后可以通过机加工保证安装面的平面度与孔位的同轴度，满足装配精度要求。

从实际使用场景出发，该前下臂的设计还需要考虑售后维护的便利性，球头安装位采用可拆卸式结构，后期球头磨损后可以单独更换球头销，不需要更换整个摆臂总成，降低用户的维护成本；衬套也采用压装式结构，维护时可以单独压出更换，提升部件的全生命周期使用率。在性能验证阶段，该结构需要通过多项台架测试：纵向力加载测试模拟制动时的最大载荷，横向力加载测试模拟极限过弯时的侧向载荷，垂向冲击测试模拟过减速带、深坑时的冲击载荷，同时还要完成百万次级别的疲劳耐久测试，保证在整车设计寿命周期内不会出现结构失效。
