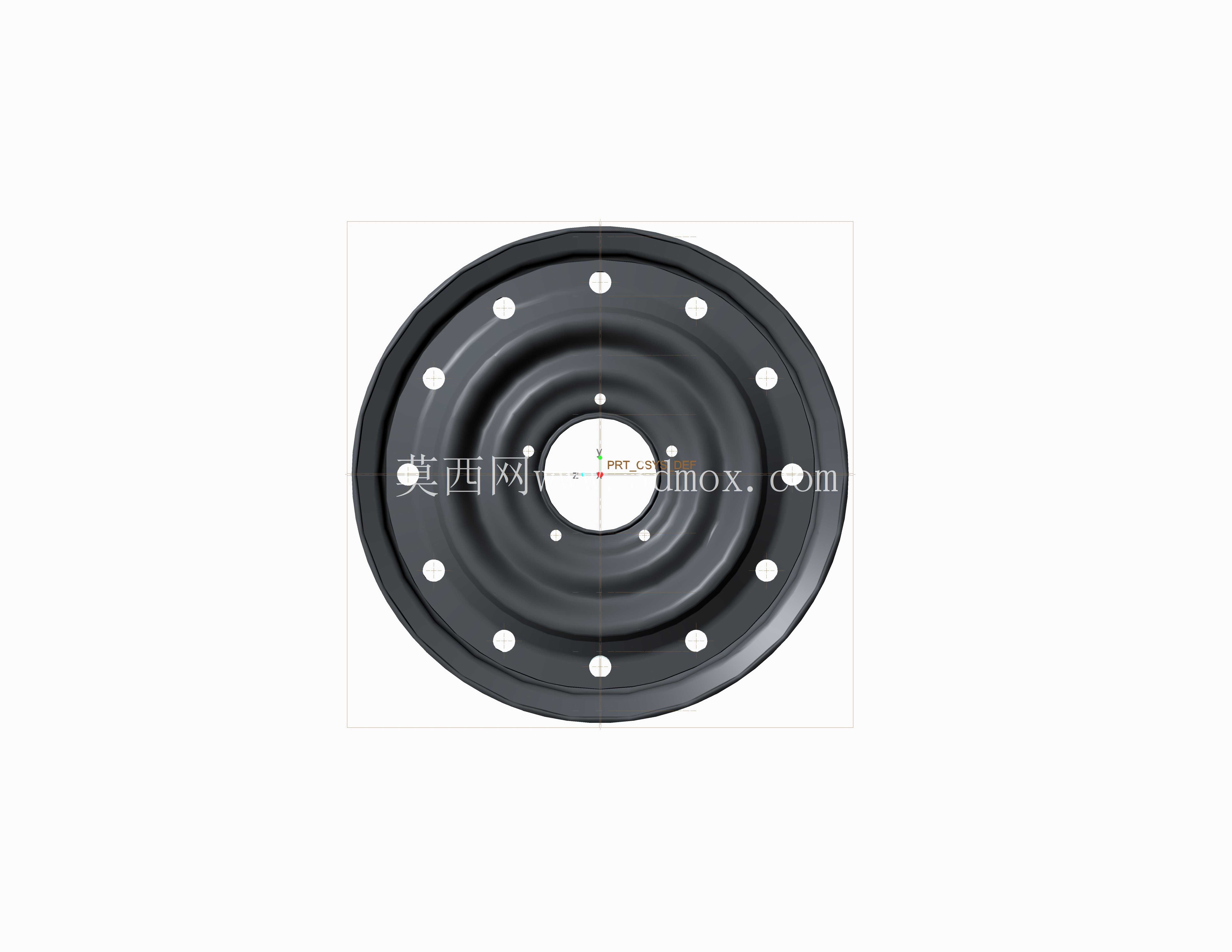

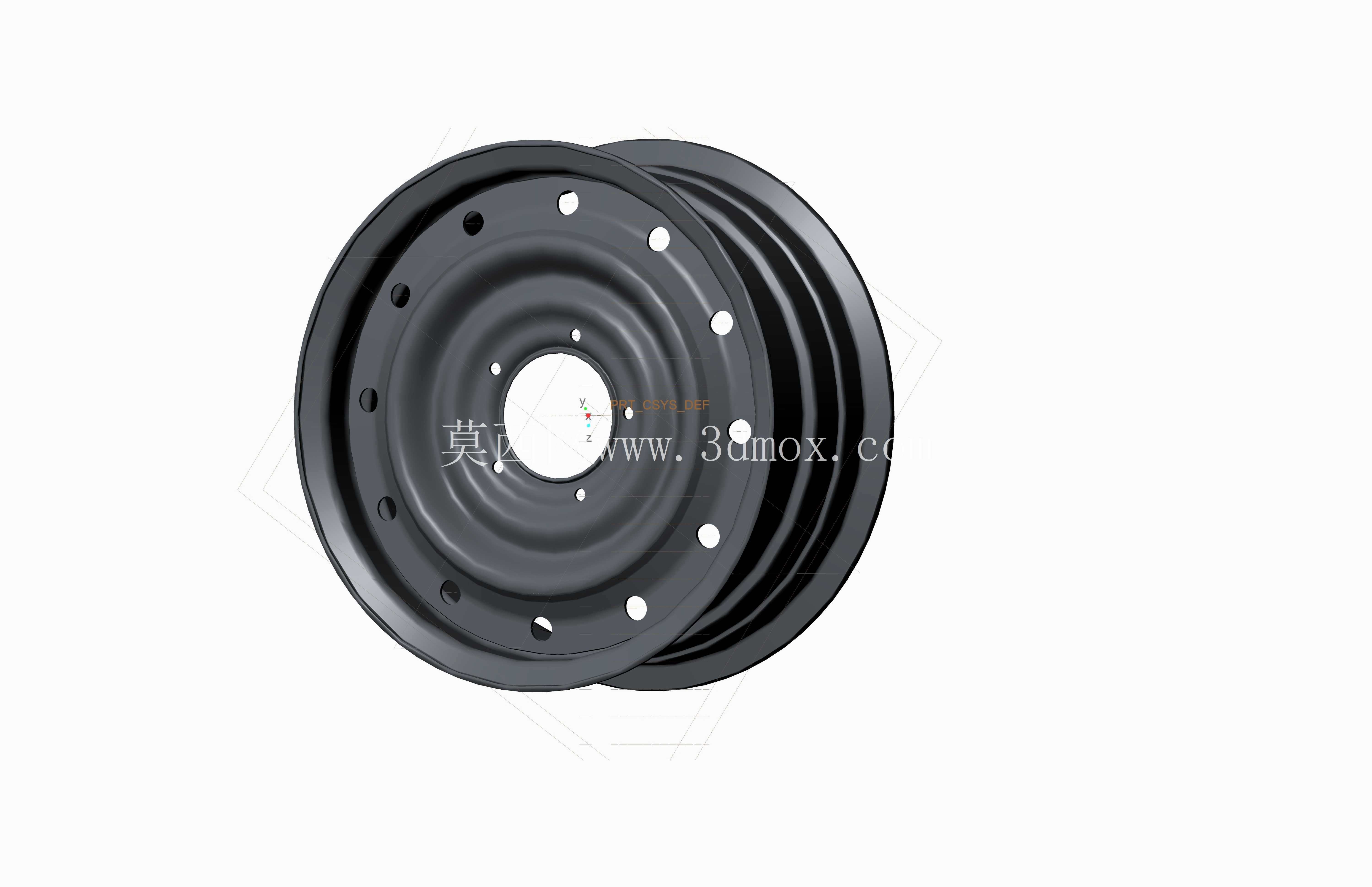

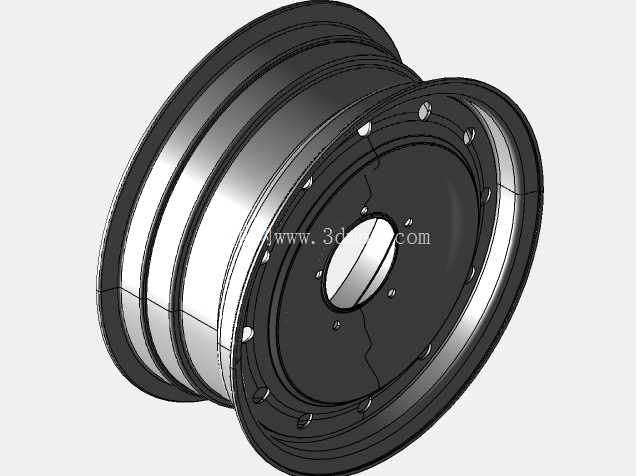

适配205/60R17轮胎的乘用车钢制轮辋结构

日常做乘用车底盘行走系统的三维结构设计时，轮辋部分的匹配精度直接关系到整车行驶的安全性与轮胎的使用寿命，这次完成的轮辋结构，是专门适配205/60R17规格子午线轮胎的钢制轮缘组件，在前期做结构校核的时候，首先要明确的就是轮辋与轮胎配合的座圈角度、胎圈座的宽度尺寸，这些参数如果出现偏差，轻则会导致轮胎充气后密封不严出现慢漏气，重则在车辆高速过弯或者经过颠簸路面时出现轮胎脱圈的严重安全隐患。

从实际装车的应用场景来看，这类钢制轮辋多用于家用经济型乘用车的非顶配配置版本，相比同尺寸的铝合金轮辋，钢制结构的抗冲击韧性更强，在经过坑洼路面、路肩冲击的时候不容易出现脆性开裂，更适合日常通勤场景下复杂路况的使用需求，同时钢制轮辋的生产工艺成熟，维修校正的成本更低，对于日常家用场景的用户来说，后期维护的便利性更高。

在做结构设计的时候，首先要确定的是轮辋的安装边界，也就是与轮毂轴承单元配合的中心孔定位尺寸、螺栓孔的分布圆直径，这部分尺寸需要和对应车型的转向节、轮毂轴头的参数完全匹配，中心孔的定位公差要控制在过渡配合的区间内，既不能过紧导致装配时压装困难，也不能过松出现行驶时的轮辋跳动。轮辋本体的轮缘部分做了圆弧过渡的卷边结构，这个结构一方面是为了给轮胎胎圈提供足够的支撑限位，另一方面卷边的结构形式可以在不增加过多板材厚度的前提下提升轮辋边缘的结构刚度，避免车辆在低胎压状态下行驶时轮缘出现变形割伤轮胎胎侧的问题。

轮辐与轮辋的连接部分采用了圆周均布的焊接结构，在建模的时候特意在焊接贴合面做了微小的定位止口，方便生产过程中的工装定位，保证轮辐与轮辋的同轴度，减少装车后车轮的动平衡偏差。螺栓孔的位置做了沉台结构，一方面可以让轮毂螺栓的贴合面更加平整，保证螺栓夹紧力的均匀分布，避免长期行驶后螺栓出现松动，另一方面沉台结构可以减少螺栓头突出轮辐表面的高度，避免装配装饰罩的时候出现干涉。

在做通风结构的设计时，轮辐上的开孔位置经过了反复的位置调整，既要保证开孔后有足够的空气流通量，给制动盘、制动片提供足够的散热气流，避免长距离制动后制动系统温度过高出现制动热衰退，也要保证开孔后轮辐的整体结构强度满足冲击试验、弯曲疲劳试验、径向疲劳试验的国标要求，不能因为开孔导致应力集中出现轮辐开裂的问题。轮辋的气门嘴安装位置特意设置在两个轮辐加强筋之间的位置，既方便后期充气时的操作，也避免气门嘴被轮辐遮挡，同时这个位置的轮辋板材变形量最小，安装气门嘴后的密封可靠性更高。

从尺寸匹配的角度来说，205/60R17规格的轮胎胎面宽度为205mm，扁平比为60，对应的轮辋宽度需要匹配6.5J的标准尺寸，在建模的时候严格按照轮辋的国标尺寸要求控制胎圈座的直径、轮缘的高度尺寸，保证轮胎装配后胎圈能够完全卡入轮辋的限位槽内，在轮胎充气的时候能够顺利滑入到位。轮辋的偏距参数也经过了对应车型的轮距校核，保证装车后轮胎的中心面与轮毂轴承的受力中心重合，减少轴承受到的附加弯矩，提升轮毂轴承的使用寿命，同时也避免轮胎与翼子板内衬、悬架摆臂在转向或者颠簸压缩时出现运动干涉。

在做三维建模的过程中，所有的圆角过渡都按照实际冲压工艺的要求做了对应设置，避免出现尖锐的直角结构，因为钢制轮辋是通过板材冲压、滚压成型然后焊接组装的，过小的圆角会导致冲压过程中板材出现应力集中开裂，也会导致后期使用过程中应力集中位置出现疲劳损坏。轮辋表面的涂装安装面做了平面度的要求，保证与轮毂轴头的贴合面完全接触，不会出现贴合缝隙导致的车轮松动。整个轮辋的重量控制也在设计阶段做了优化，在保证结构强度满足所有试验要求的前提下，尽可能减少不必要的板材冗余，降低车轮的非簧载质量，提升车辆的悬架响应速度与行驶舒适性。
