皇家恩菲尔德喜马拉雅链条\u0026链轮组件| 西门子NX CAD

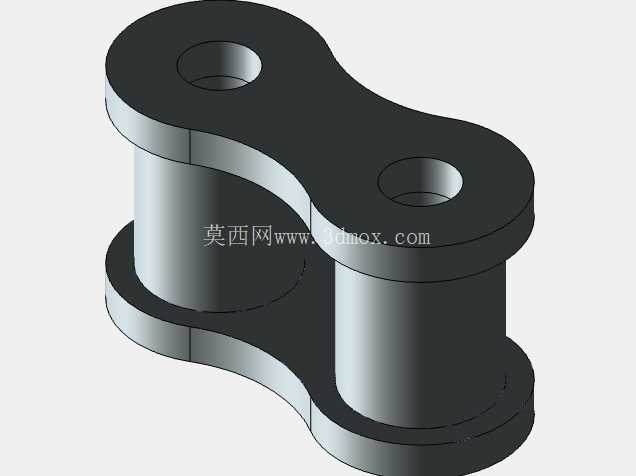

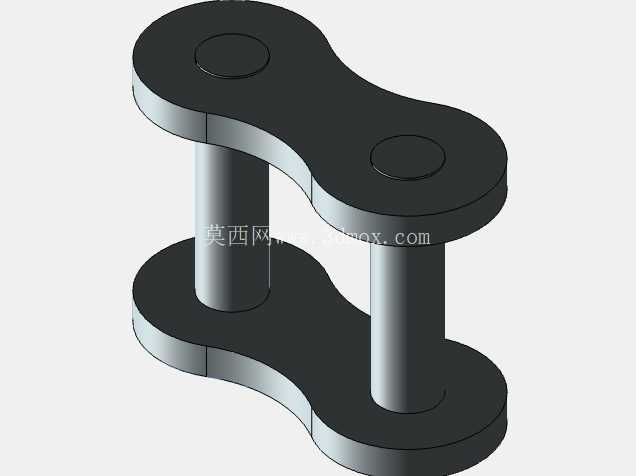

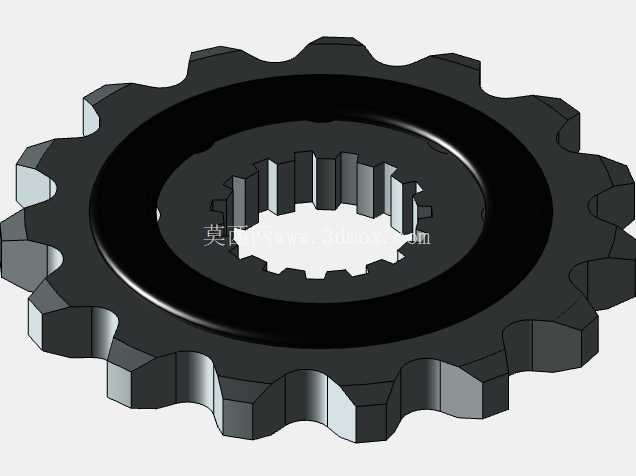

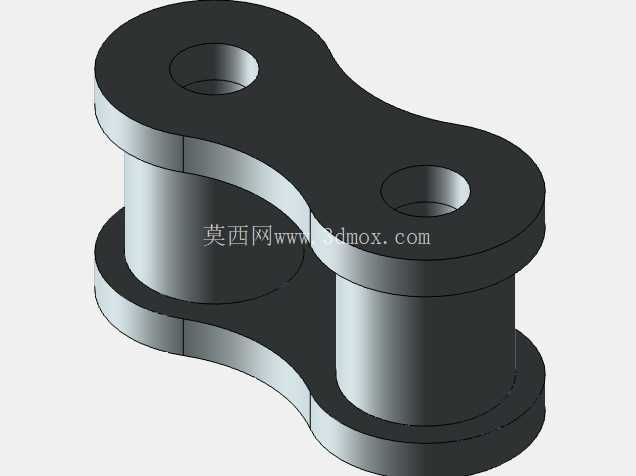

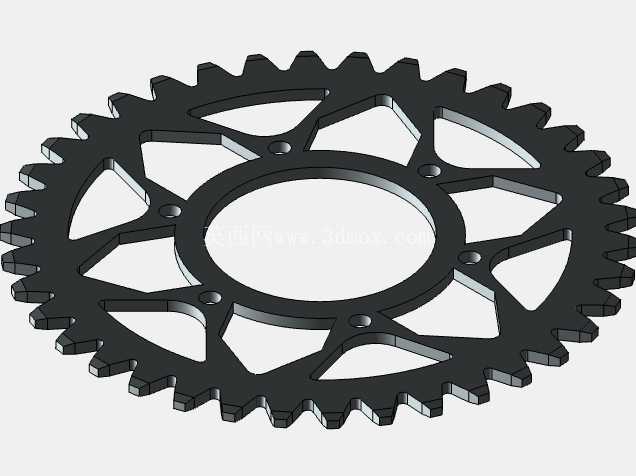

该项目展示了在西门子 NX CAD 中建模的详细链条和链轮组件，其灵感来自皇家恩菲尔德喜马拉雅摩托车的传动系统。项目亮点前链轮、后链轮和滚子链的精确 3D 建模。使用 NX 约束和定位工具创建组件。生成链条路径并对齐以确保与两个链轮正确啮合。专注于真实的几何形状、间距和传动系统表示。适合学习机械 动力传输和摩托车传动系统组件。使用的软件Siemens NX CADS技能应用零件建模装配设计机械动力传输组件链轮集成CAD可视化学习成果该项目帮助我提高了对以下方面的理解：链传动机构装配约束和定位机械部件建模设计可视化和演示随时欢迎反馈和建议。
