油封压装专用带网格限位心轴结构

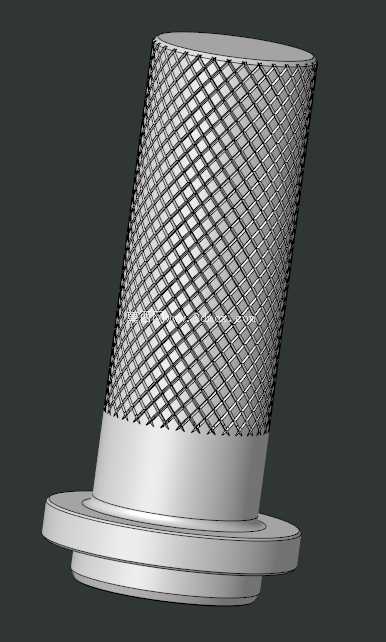

　　在密封件装配的作业场景里，这类心轴主要用于将橡胶油封精准压入对应端盖的密封槽位，避免手工敲装带来的油封唇口翻边、骨架变形、同轴度偏差等常见装配缺陷，尤其适配批量装配线的工位作业需求，也能满足维修场景下单件精准装配的要求。从结构设计逻辑来看，主体段采用菱形网格滚花处理，并非为了外观装饰，而是考虑到作业人员手持操作时的摩擦力需求，压装过程中需要施加轴向推力，网格纹理能避免手部打滑，同时滚花区域的直径略小于油封内圈的过盈配合尺寸，不会在穿入油封时刮伤橡胶唇口。

　　下端的法兰定位台是整个结构的核心定位基准，其端面平面度控制在0.02mm以内，压装时法兰端面完全贴合端盖的安装基准面，能保证油封压入后与安装孔的垂直度，避免压装偏斜导致的密封泄漏问题。法兰上方的过渡锥段做了15度的导向倾角，穿入油封内圈时能自动导正油封位置，不需要反复调整对位，能有效提升装配效率。从安装边界尺寸来看，导向段最小直径比油封内圈公称尺寸小0.3mm，方便初始对位；网格握持段直径比油封内圈大0.1mm，刚好能撑住油封内圈骨架，避免压装过程中油封出现径向收缩变形；法兰定位台的外径比端盖密封槽的外径大2mm，压装到位后能自动限位，不会出现压装过深顶坏端盖内部结构，或是压装不到位导致油封脱出的问题。

　　实际使用时，只需要将油封顺着导向锥段套入心轴，对准端盖的密封安装孔，垂直施加轴向压力直到法兰端面与端盖表面完全贴合，即可完成油封的压装作业，不需要额外的对位工装，也不需要反复测量压装深度，对操作人员的技能要求更低，能大幅降低密封件装配的不良率。结构上没有多余的复杂特征，整体采用一体加工成型，没有拼接焊缝或是连接结构，长期承受轴向压装力也不会出现结构变形，网格滚花的深度控制在0.2mm，既保证足够的握持摩擦力，也不会积存油污或是金属碎屑，日常维护只需要简单擦拭即可，适配车间多油污的作业环境。

　　针对不同规格的油封，只需要调整导向段直径、握持段直径以及法兰台的尺寸参数，就能快速衍生出对应规格的压装心轴，这类结构的建模逻辑也相对清晰，先通过旋转特征做出主体的回转轮廓，再通过阵列特征做出表面的菱形网格纹理，最后对导向棱边做倒钝处理，避免锐边划伤橡胶密封件，所有尺寸公差都围绕密封件的装配公差带设计，既保证压装过程的顺畅，也能保证装配后的密封性能符合工况要求。在液压端盖、泵体端盖、减速器输出轴端盖等需要安装骨架油封的零部件装配环节，这类专用压装心轴是必不可少的辅助工装，相比通用的压装套筒，它的导向精度更高，对位更方便，能有效避免油封装配过程中的隐性损伤，很多时候油封装配后出现早期泄漏，往往就是压装过程中唇口损伤、同轴度偏差导致的，这类专用心轴就能从装配端规避这类问题。
