BOLTON款可调式电机安装固定支座结构

在工业传动配套、小型自动化产线改造、非标动力单元集成场景里，电机安装支座的适配性直接决定了动力输出的同轴度、长期运行的振动水平以及后期维护的调整空间，这款BOLTON结构的电机固定组件，正是针对中小功率伺服、步进及普通异步电机的侧装、斜装需求设计的可调式支撑结构。从实际落地的使用场景来看，这类支座常被用在包装线的动力辊筒驱动侧、小型输送设备的侧边动力安装位、非标专机的倾斜动力输出工位，区别于传统固定式电机安装座，它不需要在安装基板上二次配钻长圆孔，所有位置调整都通过支座自身的结构配合完成，能大幅降低现场安装的配作工作量。

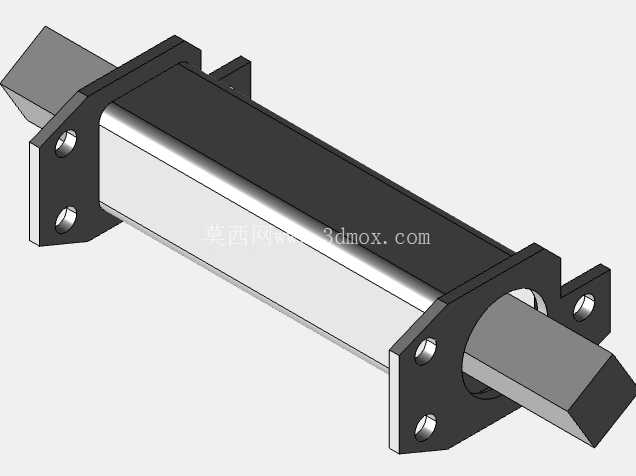

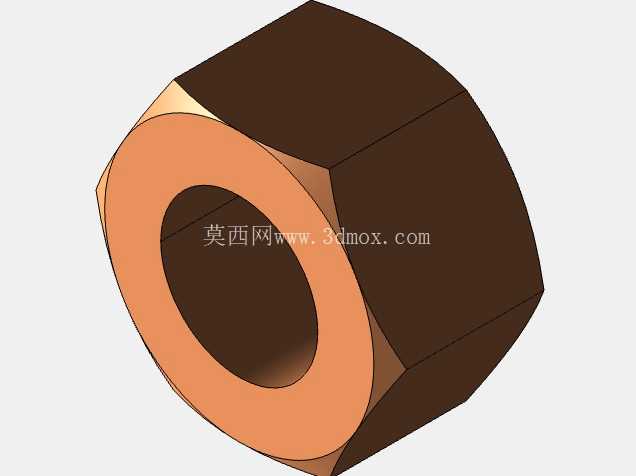

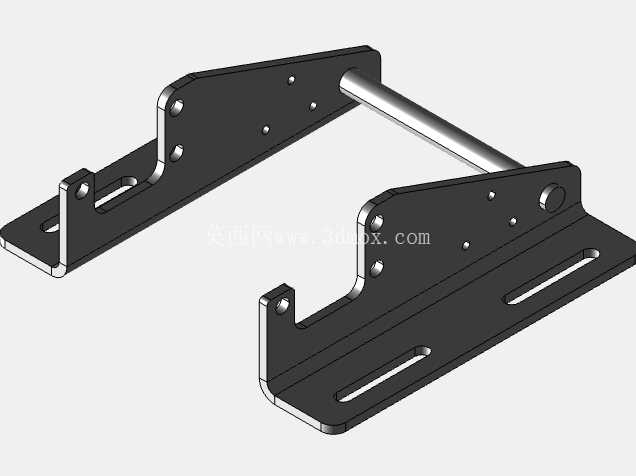

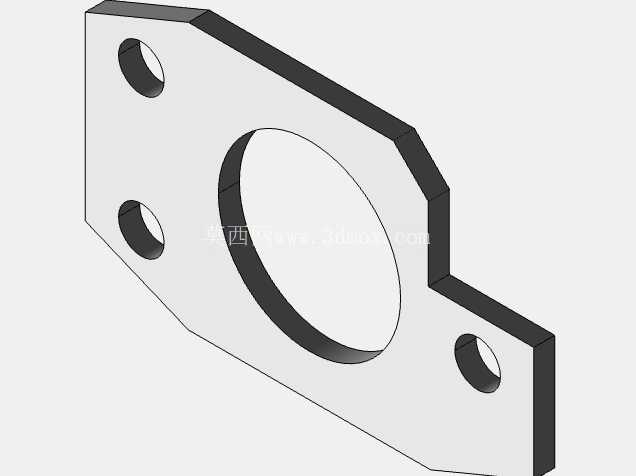

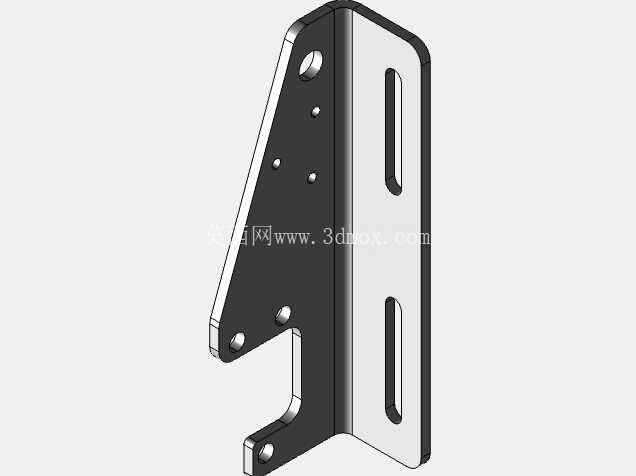

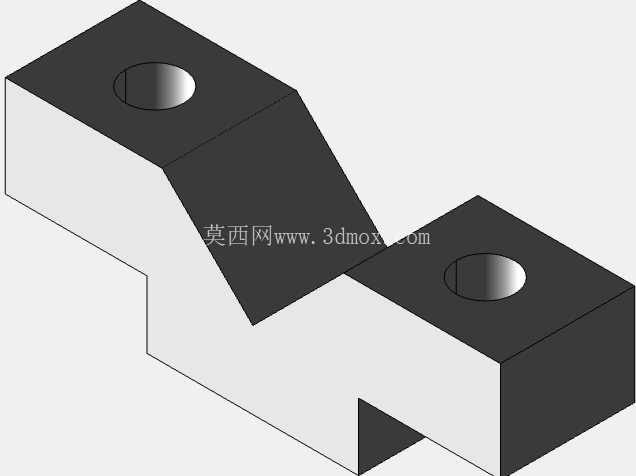

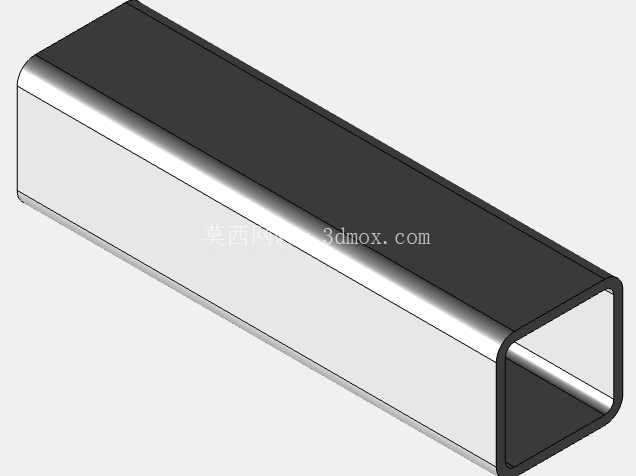

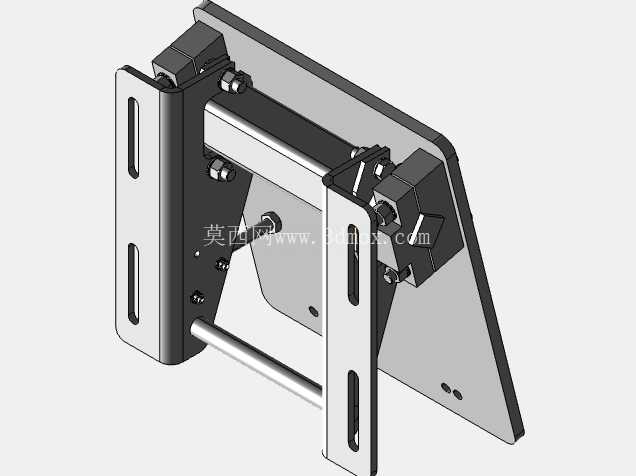

从功能特性上拆解，整个组件采用双侧立板加背部安装基板的组合结构，两侧立板上开有通长的腰型调节槽，槽的走向与电机输出轴的轴向平行，配合穿装的锁紧螺栓可以实现电机轴向位置的连续调整，不管是调整带传动的张紧度，还是补偿联轴器安装的轴向窜量，都不需要拆卸电机整体，只需要松开两侧锁紧螺栓滑动调整后再锁死即可。组件中部的横向穿杆既起到两侧立板的结构拉结作用，避免单侧受力导致立板外张变形，同时也可以作为电机安装时的预承载托杆，安装较重电机时不需要全程人力托举对位，降低安装作业的劳动强度。背部的斜向安装板可以适配需要倾斜布置电机的工位，安装板与立板之间的连接同样采用可调式锁紧结构，能在一定范围内调整电机的输出倾角，满足不同传动角度的安装需求。

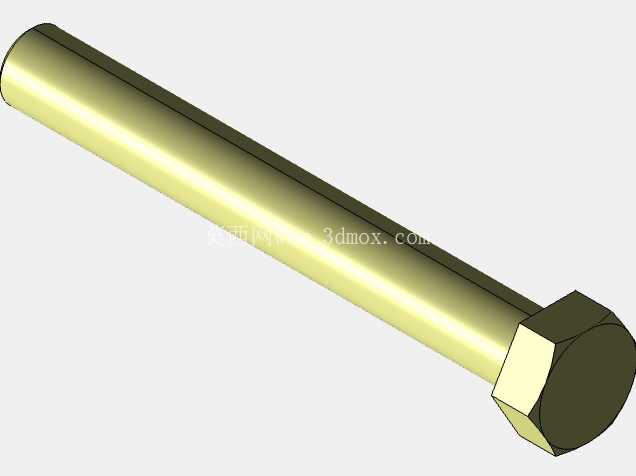

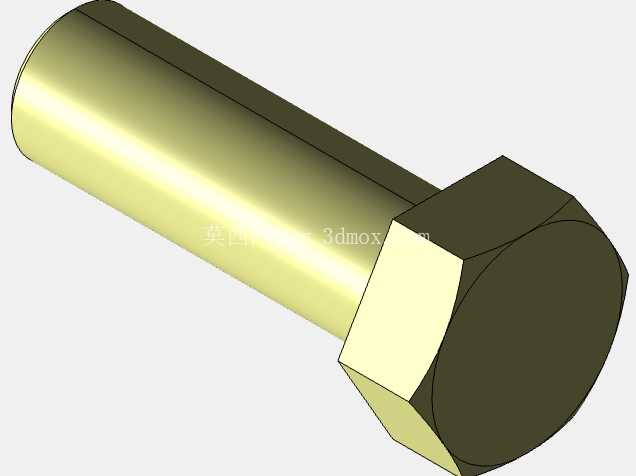

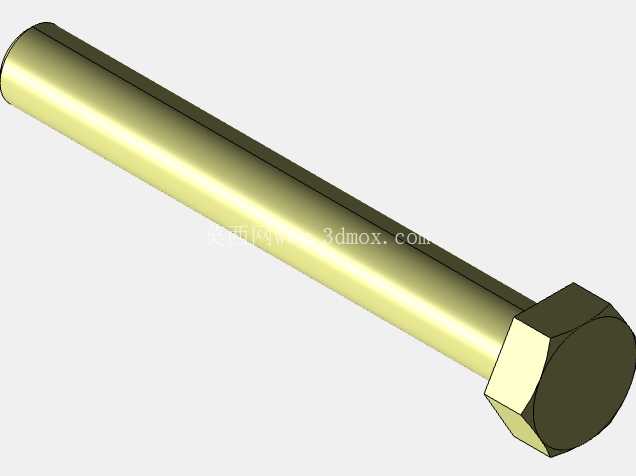

设计思路上，整个组件优先考虑了安装兼容性与结构刚性的平衡，没有采用一体化焊接结构，而是全部采用螺栓装配式连接，一方面方便不同安装场景下的部件替换，比如更换不同长度的横向穿杆就能适配不同机座号的电机安装宽度，另一方面装配式结构的加工精度更容易保证，焊接结构带来的焊接变形会直接影响安装面的平面度，导致电机安装后出现止口别劲、运行振动超标的问题。所有与电机接触的安装面都设计了平整的加工贴合面，避免安装时电机底座出现点接触导致的应力集中，腰型槽的边缘做了倒角处理，防止螺栓锁紧时槽口出现应力开裂，同时槽的宽度匹配常用的六角螺栓头尺寸，锁紧时螺栓不会跟转，不需要额外伸入扳手固定螺栓头，单人就能完成锁紧操作。

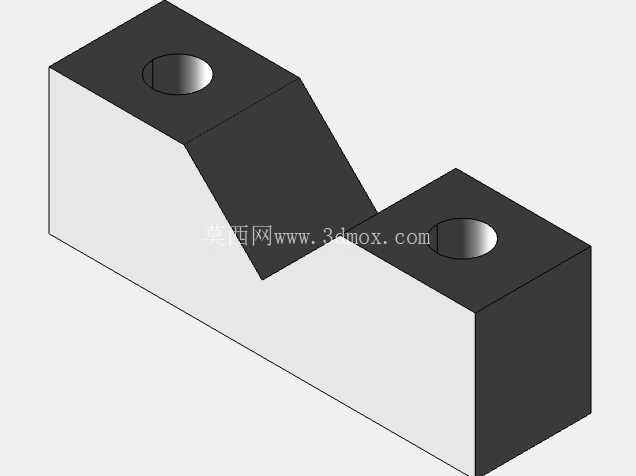

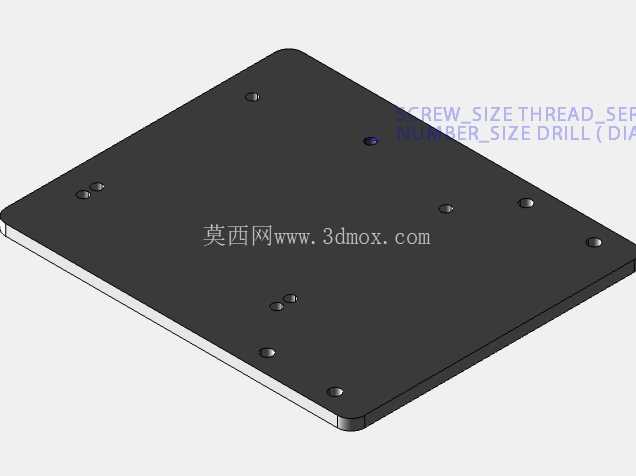

从安装边界尺寸来看，两侧立板的间距预留了足够的电机底座放置空间，适配常见的60机座、80机座小型电机的安装尺寸，腰型槽的调节行程覆盖了常规带传动张紧所需的调整距离，不需要额外加装张紧轮就能实现传动带的张力调整。背部安装基板的安装孔位采用对称布置，既可以正装在垂直的设备立面上，也可以倒装在设备框架的横梁下方，安装孔的孔径适配常用的膨胀螺栓、T型螺栓尺寸，能直接兼容工业铝型材框架、碳钢焊接机架的安装需求。整个组件的受力路径经过优化，电机运行时的径向力通过两侧立板直接传递到背部安装基板，再分散到设备安装基础上，横向穿杆只承受结构拉结力和安装时的临时托举力，不会在长期运行中出现受力变形，所有锁紧位置都设计了双螺栓锁紧结构，避免设备长期运行产生的振动导致螺栓松动、电机位置偏移。在实际选型使用时，只需要确认电机的底座安装孔距、输出轴的调整行程需求，以及安装面的倾斜角度要求，就能直接选用这套组件完成电机的安装固定，不需要额外设计加工专用的电机安装支架，能大幅缩短非标设备的设计加工周期，同时标准化的结构也能降低后期维护的备件成本，出现部件磨损时可以直接替换对应零件，不需要整体更换支座。
