压铸模用带内螺纹侧抽芯滑块结构

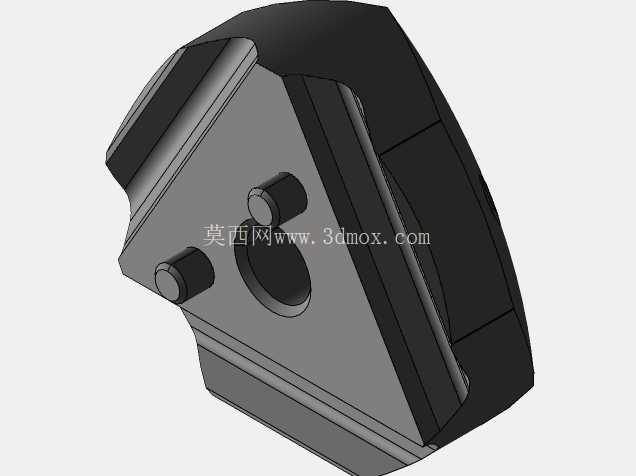

　　这套结构件是卧式冷室压铸模具上的侧抽芯滑块组件，主要适配带侧向内螺纹特征的有色合金压铸件生产，常见于汽车油路接头、气动阀块、小型泵体类压铸件的成型工序，这类压铸件往往因为侧向存在内螺纹孔特征，无法通过动定模开模方向直接脱模，必须通过侧抽芯机构在开模前提前抽出成型部位，避免顶出时拉伤铸件螺纹牙型。从结构外形来看，滑块主体采用斜切式导向面设计，斜度匹配压铸机常用的18-22度斜导柱驱动角度，安装时滑块整体嵌入动模套板的T型导向槽内，导向槽的配合间隙控制在0.02-0.03mm，既保证抽芯动作滑动顺畅无卡滞，又能避免合模时铝液窜入滑块配合面形成飞边。

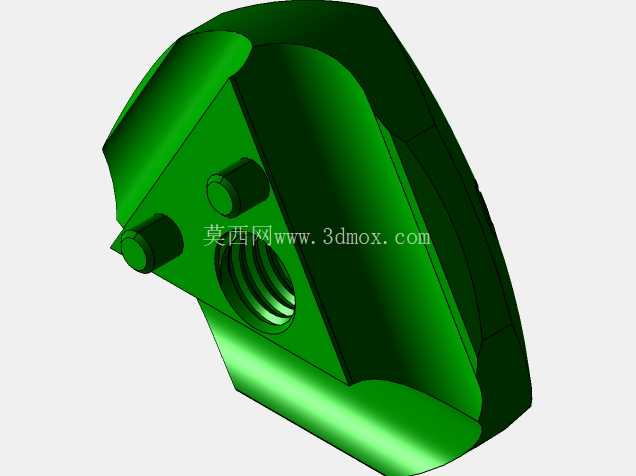

　　滑块上集成的两个圆柱定位凸台，是合模时的精定位结构，合模到位后凸台卡入定模模板对应的定位凹坑内，抵消压射过程中铝液对滑块成型面的反推力，避免滑块移位导致铸件壁厚不均、螺纹同轴度超差。前端的内螺纹成型部位采用整体式镶件结构，和滑块主体通过H7/m6过渡配合装配，螺纹牙型表面做了氮化处理，表面硬度达到HRC58-62，减少高温铝液冲刷带来的磨损，延长成型部件的使用寿命，当螺纹牙型出现磨损或拉伤时，可单独更换成型镶件，无需整体报废滑块主体，降低模具维护成本。设计过程中，滑块的滑动行程经过精确核算，行程长度比内螺纹的有效牙长多3-5mm安全距离，保证抽芯完成后螺纹成型部位完全脱离铸件内孔，不会在后续顶出动作中与铸件发生干涉。

　　滑块的底部开设了宽度8mm、深度3mm的润滑油槽，生产过程中定期涂抹高温润滑脂，减少滑块与导向槽的滑动摩擦阻力，避免长时间连续生产出现滑块拉伤、卡滞故障。滑块的侧向安装边界需要匹配模架的套板厚度，这类滑块通常适配300-400吨锁模力的压铸机模架，安装时滑块的顶面与定模分型面的贴合平面度控制在0.01mm以内，防止合模后出现贴合缝隙产生飞边。在实际生产场景中，这类带内螺纹成型的抽芯滑块，需要配合定模的楔紧块使用，楔紧块的楔紧角度比斜导柱驱动角度大2度，保证合模后楔紧块能完全压紧滑块，承受压射时的侧向胀型力，避免压射过程中滑块后退导致铸件尺寸超差。

　　滑块的尾部预留了限位螺钉安装孔，开模抽芯到设定行程后，限位螺钉会挡住滑块，防止斜导柱脱离滑块导套后滑块从导向槽中滑落，减少生产过程中的安全隐患。针对内螺纹成型部位的排气问题，设计时在螺纹镶件的牙底位置开设了深度0.05mm的排气槽，将压射过程中型腔内的空气导出，避免螺纹部位出现气孔、填充不足等压铸缺陷，保证内螺纹的成型完整性，后续铸件无需额外攻丝即可直接满足装配螺纹的精度要求。
