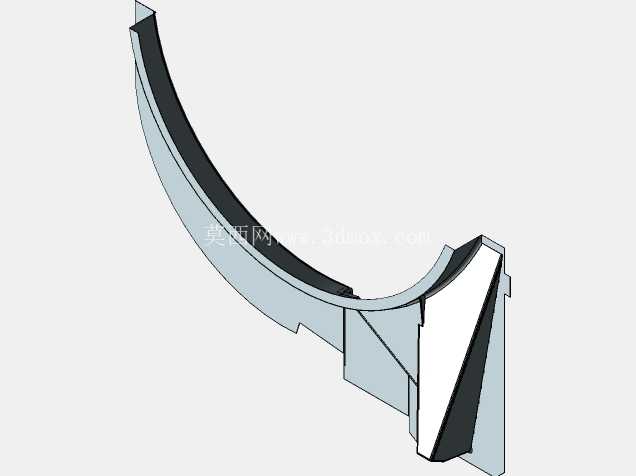

该弧形构件属于汽车白车身总成中的配套连接结构件,主要应用在乘用车车身轮拱区域与侧围内板的衔接位置,承担分散车身扭转应力、衔接轮罩装饰件安装基准的作用。日常车辆行驶过程中,轮拱区域会持续受到路面颠簸带来的交变载荷,同时车轮卷起的泥水、砂石会持续冲刷该区域,这类弧形构件既要保证自身结构强度满足载荷传递要求,还要为轮拱内饰、轮眉外饰件提供精准的安装定位点,避免车辆长期使用后出现饰件松动、异响等问题。
从结构设计逻辑来看,该构件采用变曲率弧形轮廓,完全贴合轮拱区域的车身曲面走向,主体壁厚采用渐变设计:靠近侧围焊接边的位置壁厚加厚至2.5mm,用于匹配电阻点焊的工艺要求,保证焊接连接强度;弧形中段壁厚控制在1.8mm,在满足结构刚度的前提下尽可能降低构件自重,契合白车身轻量化的设计方向。构件一侧设计有连续的翻边结构,翻边上预留了3个直径6.2mm的安装过孔,孔位公差控制在±0.1mm范围内,用于和侧围内板的定位凸台配合,保证装配时的定位精度;构件内侧设置了两条三角形加强筋,筋高4mm、厚度1.5mm,沿弧形切线方向布置,可有效提升构件的抗扭刚度,避免车辆过弯时车身扭转带来的构件形变。
设计过程中首先需要匹配白车身的整体数模边界,提取轮拱区域的安装面点云数据,反复校核弧形轮廓的曲率变化,保证构件和相邻的侧围外板、轮罩内板之间保留均匀的3mm间隙,既满足涂装电泳时的液流通过要求,也避免装配时出现干涉问题。安装边界方面,构件两端的焊接边长度分别为22mm和18mm,焊接边平面度要求控制在0.2mm以内,保证点焊时电极头能够完全贴合焊接面,减少虚焊、焊穿等工艺缺陷;构件上的安装孔位中心距相邻焊接边的距离统一为12mm,符合白车身装配的通用工艺规范,可直接适配现有生产线的焊装夹具定位要求,不需要额外调整工装参数。
从实际使用场景出发,这类压铸构件相比传统的冲压焊接构件,一体化成型的结构减少了2个拼接焊点,有效降低了焊接应力集中带来的疲劳开裂风险,构件表面的平整度更好,后续内饰件安装后不会出现贴合缝隙不均的问题。设计时还考虑了防腐要求,构件所有棱边都做了R0.5mm的圆角处理,避免电泳时出现漆膜厚度不足的问题,提升构件在整车全生命周期内的抗腐蚀能力。在结构校核阶段,需要模拟车辆在极限颠簸、紧急制动、高速过弯等多种工况下的载荷传递路径,调整加强筋的布置位置和壁厚参数,保证构件在1200N的侧向载荷作用下形变量不超过0.3mm,满足车身NVH性能的设计要求,不会因为构件形变带来内饰摩擦异响。
