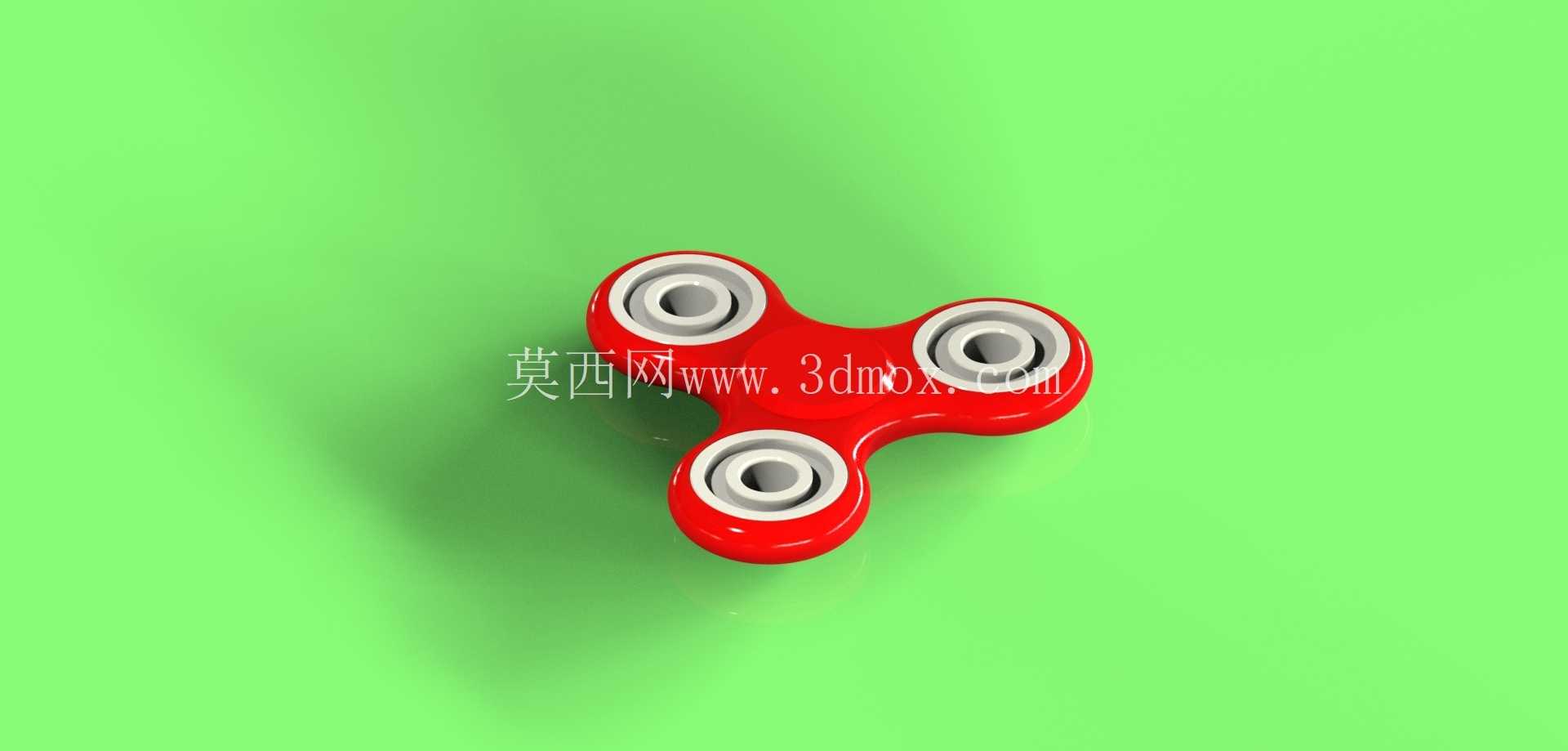

三叶指尖旋转器装配结构设计

这款三叶式旋转手持件的装配设计，核心围绕日常手持解压的使用场景展开，日常通勤间隙、办公伏案间隙的短时手持操作是其核心应用场景，整体结构完全适配单手持捏的操作逻辑，三个叶瓣呈120度均匀圆周分布，握持时任意两指捏住中心轴承位置，另一指拨动叶瓣即可实现长时间平稳旋转，没有多余的突出结构硌手，长时间握持也不会产生明显的异物感。

从实际功能实现的角度看，整个装配体的核心是中心位置的标准轴承配合结构，三个叶瓣的主体为一体式成型的支撑框架，每个叶瓣的末端都设置有与中心轴承同规格的配重轴承安装位，三个配重轴承与中心轴承的轴线保持平行，安装后所有轴承的外圈与叶瓣安装孔采用过盈配合，不需要额外的粘接或者紧固件固定，依靠加工精度保证配合强度，旋转过程中不会出现配重块移位、偏心晃动的问题。设计过程中优先做了动平衡校核，三个叶瓣的重量差控制在0.1g以内，配重轴承的安装位置到中心旋转轴线的距离完全一致，旋转时的离心力均匀分布，不会出现单侧偏重导致的抖动、转速快速衰减的问题。

外形尺寸方面，整体旋转外接圆直径控制在75mm，刚好适配成年人手掌的指节间距，单手持捏时拇指和食指捏住中心位置，中指可以轻松触碰到叶瓣的拨动位置，不需要刻意调整手势就能完成拨动操作。中心轴承的安装孔直径为22mm，适配市面上通用的608标准深沟球轴承，轴承内圈直径8mm，刚好可以容纳指尖的接触面积，捏持时不会打滑。每个叶瓣的厚度为12mm，边缘做了R3的圆角过渡，没有尖锐的棱角，接触皮肤时触感顺滑，即使旋转过程中不小心碰到叶瓣边缘，也不会划伤皮肤。安装边界上，整个装配体没有外伸的卡扣、连接柱等结构，所有零件的安装都在叶瓣的内部腔体完成，组装完成后外表面是连续的光滑曲面，没有突出的安装痕迹，日常放在口袋里也不会勾挂衣物纤维。

设计思路上没有采用多余的装饰性结构，所有的曲面造型都服务于功能需求：叶瓣的弧形外轮廓一方面是为了降低旋转过程中的空气阻力，减少风阻带来的转速损耗，另一方面弧形轮廓在拨动时能给手指提供顺滑的导向，不会出现棱角卡指的问题。三个叶瓣的连接筋位置做了等厚度设计，厚度为5mm，既保证了整体结构的强度，摔落时不会出现连接筋断裂的问题，又不会因为筋位过厚导致整体重量超标，长时间握持产生疲累感。轴承安装位的端面做了0.5mm的沉台设计，轴承安装后外圈端面与叶瓣表面齐平，不会出现轴承突出或者凹陷的问题，旋转时轴承端面不会与手指产生多余的摩擦。

实际装配逻辑非常简单，只需要将四个轴承分别压入对应的安装孔位即可完成组装，不需要额外的辅助工装，压装时压力直接作用在轴承外圈，不会损伤轴承的滚动体结构，装配完成后手动转动叶瓣，检查旋转过程中是否有卡滞、异响的问题，如果出现轻微偏心，只需要微调对应位置配重轴承的压入深度即可完成动平衡校正，不需要对主体结构进行二次加工。日常使用过程中，如果轴承进灰导致转速下降，只需要用标准卡簧钳取下轴承侧面的防尘盖，清理内部灰尘后重新加注少量润滑脂即可恢复性能，所有配件都采用通用标准件，不需要定制特殊规格的替换零件，后期维护成本极低。

从结构强度的角度考虑，叶瓣主体的材质选用常规的ABS或者PC塑料即可满足使用需求，日常1.2米高度自由落体到水泥地面，不会出现叶瓣断裂、轴承脱出的问题，如果需要更高的质感，也可以采用铝合金材质做CNC加工，此时连接筋的厚度可以适当降低到3.5mm，依靠金属材料的强度保证结构可靠性，同时进一步降低整体重量，提升旋转时的跟手性。整个装配体的配合公差设置上，轴承安装孔的公差带采用H7，与轴承外圈的k6公差形成过渡配合，既保证安装后的紧固性，又不会因为过盈量太大导致压装时轴承外圈变形，影响旋转的顺畅度。
