洗涤箱用弯式法兰连接焊接管道结构

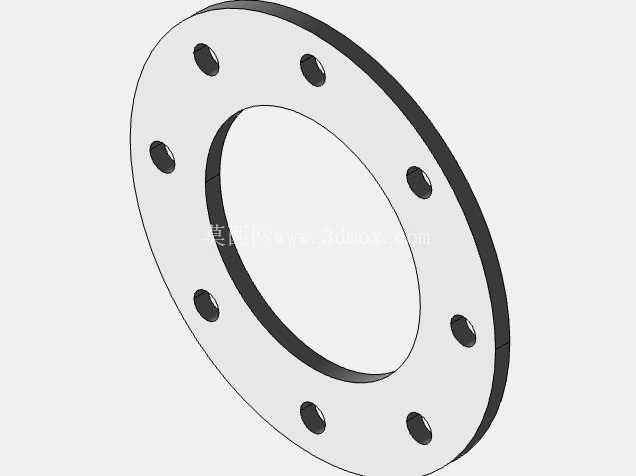

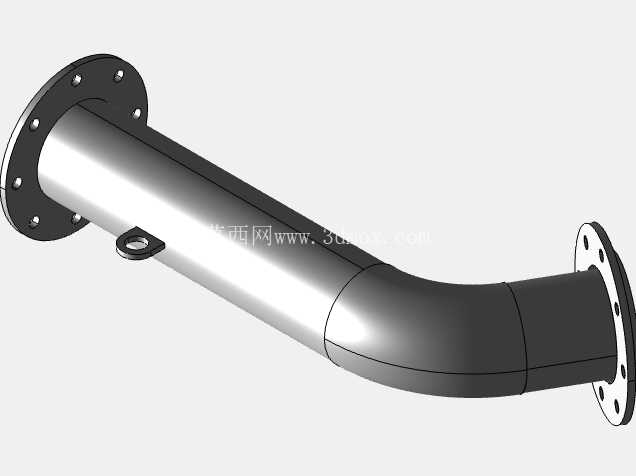

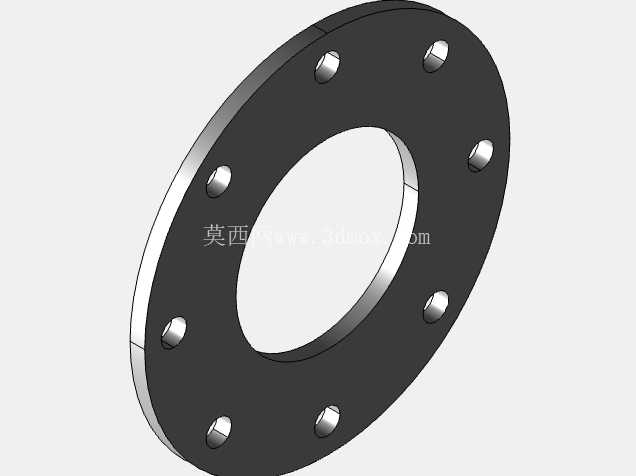

　　在工业清洗、商用洗涤设备的流体输送回路中，这类带法兰的弯式焊接管道是连接洗涤箱腔体与外部输送管路的核心过渡部件，主要承担清洗介质、废液的定向导流作用，常见于大型商用洗涤设备、工业零部件清洗线的管路布设场景中。从实际安装场景来看，该管道两端均采用带螺栓孔的法兰结构作为连接界面，法兰端面上的螺栓孔沿圆周均布，能够与洗涤箱侧壁的预设法兰座、外接管路端法兰通过螺栓紧固实现刚性密封连接，避免带压输送过程中出现介质渗漏问题。管道主体采用弯管构型，能够在有限的设备安装空间内完成管路走向的90度转向，无需额外拼接多段直头管件，减少了管路连接节点数量，也就降低了潜在的渗漏风险点。

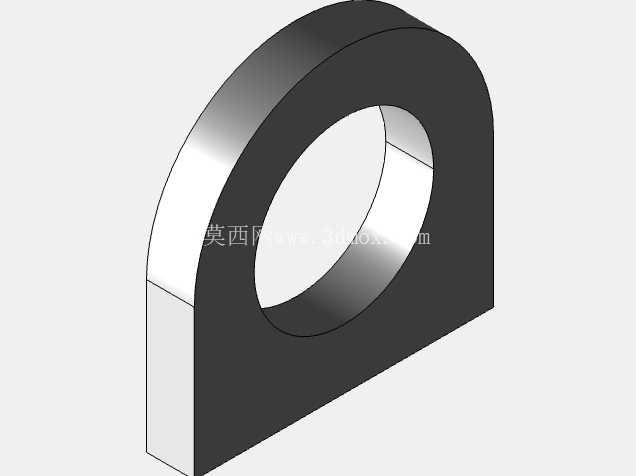

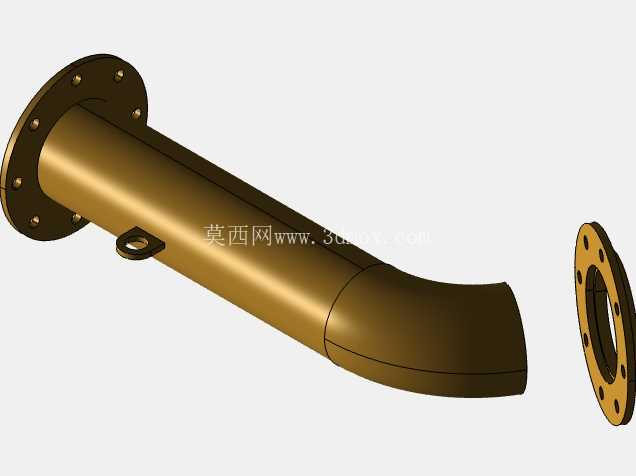

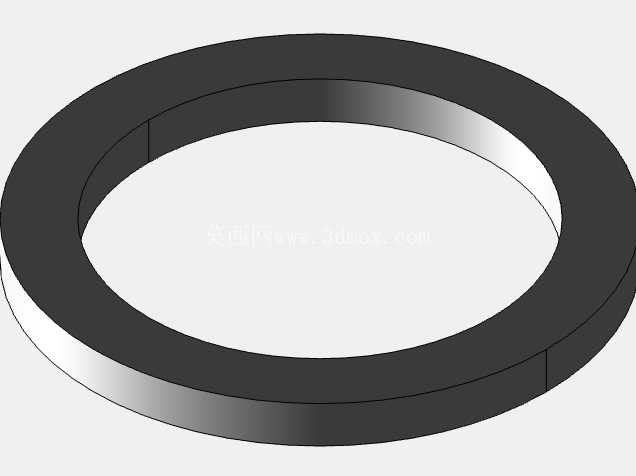

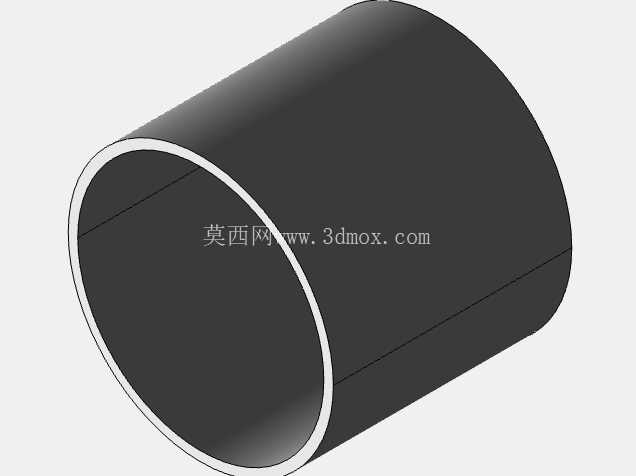

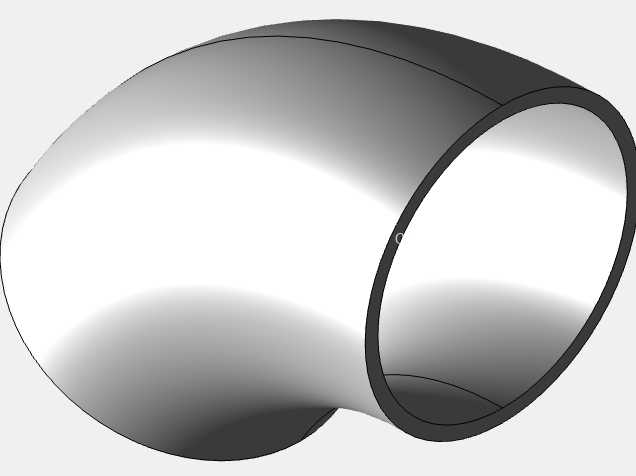

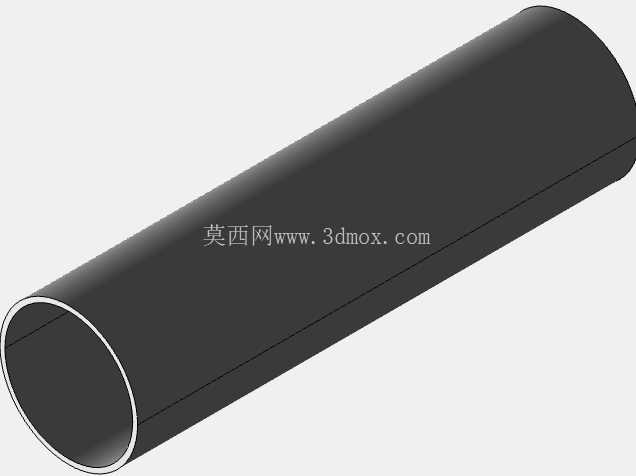

　　管道侧壁设置的小型吊耳结构，是针对大规格管路安装的辅助设计，在设备整机组装、后期管路维护拆卸时，可通过该吊耳配合吊装工具完成管道的对位安装与移位，避免人工搬运过程中磕碰法兰密封面造成密封失效。从设计逻辑上看，该焊接件采用分段焊接成型的工艺路径，直管段、弯管段、两端法兰、侧壁吊耳分别作为独立子件加工后再组焊为整体，相比一体铸造成型的管路，焊接结构的壁厚均匀性更易控制，且能根据实际输送介质的腐蚀特性、压力等级灵活选用不同材质的管段与法兰进行组合，适配不同工况的使用需求。

　　安装边界方面，两端法兰的外径、螺栓孔中心距、密封面宽度均匹配对应通径的管路连接标准，安装时需保证两端法兰的密封面与对接件端面平行度偏差在允许范围内，避免紧固后出现局部应力集中导致焊缝开裂；弯管段的弯曲半径经过校核，既保证介质流经时的流阻处于合理区间，不会因弯折角度过陡造成介质淤积、管路振动，也控制了弯管段的外轮廓尺寸，避免与洗涤箱周边的其他管路、设备结构件产生安装干涉。实际运行过程中，该管道作为洗涤箱的介质进出通道，需要耐受清洗介质的温度变化、化学腐蚀，以及介质输送过程中的管路振动，因此焊接位置的焊缝质量是设计与加工过程中的核心管控点，所有焊缝需做满焊处理并做渗漏测试，确保在额定工作压力下无渗漏、无开裂。

　　在管路布局设计时，该类弯管焊件的选用能够大幅简化管路走向设计，减少管路连接件的使用数量，提升整个洗涤系统管路的集成度与可靠性，尤其在空间紧凑的嵌入式洗涤设备、集成式清洗机组中，这类预制成型的焊接弯管能够有效缩短现场装配周期，降低现场管路施工的难度。
