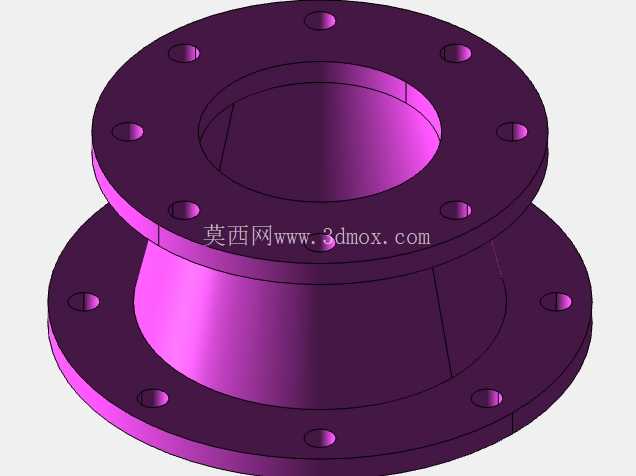

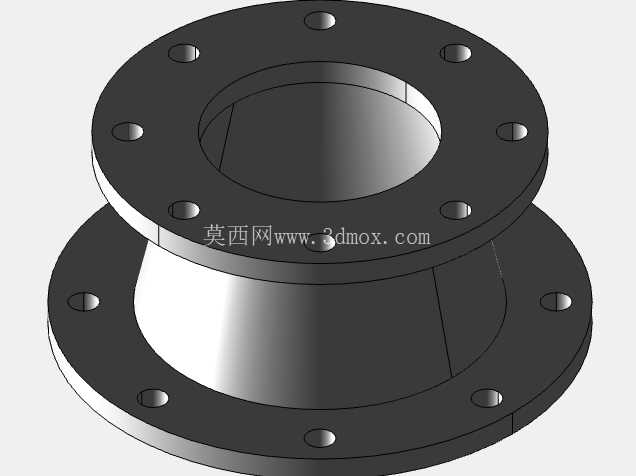

双法兰锥颈过渡连接铸件结构设计

　　在流体输送管网、压力管路装配、化工介质传输系统以及工业设备的管路对接场景中，这类双法兰锥颈过渡连接件是应用频次极高的基础结构件，主要承担两段不同通径管路之间的刚性对接、密封承压以及载荷传递作用，区别于普通平焊法兰，锥颈结构的设计能够大幅降低管路转角位置、变径位置的应力集中系数，避免长期承压运行过程中焊缝位置或者法兰根部出现疲劳开裂的问题。从实际使用场景来看，这类铸件结构常被用在泵组进出口的变径对接位置、压力容器的管口接驳段、通风除尘管路的变径过渡段，以及液压系统的高压管路对接位置，相比焊接式变径接头，法兰连接的形式能够大幅降低现场装配的难度，后期检修拆解也更为便捷，不需要对管路进行切割作业就能完成密封件更换或者管路改道。

　　从结构设计逻辑来看，两端的法兰盘均采用均匀分布的螺栓孔设计，螺栓孔的节圆尺寸与对应通径的标准法兰参数匹配，能够直接适配同压力等级的标准法兰垫片与紧固件，不需要额外加工转接结构；中间的锥颈段采用平滑过渡的曲面结构，内壁与外壁的锥度保持一致，既能够保证介质流通时的流道顺滑，减少变径位置的紊流与压损，也能够让结构本身的刚度分布更为均匀，在承受螺栓预紧力、管路内压以及外部管路载荷的时候，应力能够沿着锥颈平滑传递到两端法兰盘，不会在变径位置出现应力突变。在安装边界的设计考量上，两端法兰盘的密封面采用平面结构，适配非金属平垫片或者金属缠绕垫片的密封形式，能够满足中低压工况下的密封要求；螺栓孔的通孔尺寸预留了足够的装配间隙，能够抵消现场管路对接时的少量同轴度误差，降低现场安装的对中难度；整体结构的轴向尺寸经过优化，在保证结构强度的前提下尽可能压缩轴向长度，减少安装时占用的管路空间，适合在安装空间紧凑的设备内部管路布局中使用。

　　作为铸造类的连接零件，结构设计时充分考虑了铸造工艺的可行性，所有转角位置均设置了铸造圆角，避免铸件冷却过程中出现应力集中导致的冷裂缺陷，壁厚保持均匀过渡，没有出现局部壁厚突变的结构，能够减少铸件内部缩孔、缩松的出现概率，降低后续机加工的余量与加工难度；两端法兰盘的端面与螺栓孔位置预留了统一的机加工余量，铸造完成后只需要对密封面、螺栓孔进行精加工就能满足装配精度要求，不需要对整个锥面进行额外加工，能够有效控制零件的生产制造成本。

　　从实际工况的承载能力来看，这种锥颈法兰结构相比直筒式变径接头，抗弯曲载荷的能力提升明显，当管路出现一定的偏心载荷或者外部振动时，锥颈结构能够吸收部分变形量，避免螺栓承受过大的附加剪切力，提升整个管路连接的可靠性；内壁的平滑过渡设计也能够减少介质在变径位置的冲刷磨损，在输送含固体颗粒的介质时，能够降低局部冲蚀的速率，延长零件的整体使用寿命。在三维建模过程中，这类结构需要重点保证两端法兰螺栓孔的位置度、两端法兰端面的平行度以及锥颈段与法兰的同轴度，这些形位公差直接影响现场安装的适配性以及运行过程中的密封性能，如果同轴度偏差过大，会导致螺栓装配时出现别劲的问题，运行过程中容易出现垫片压偏泄漏的情况；如果两端法兰平行度不足，会导致密封面的压紧力分布不均匀，局部位置压紧力不足引发介质泄漏。
