可补偿角度偏差的铰接式万向联轴器结构

在多轴动力传输场景中，轴系对中偏差是传动系统设计中无法回避的实际问题，不管是工业生产线的长距离动力排布、汽车底盘的动力转向传递，还是船舶舱室内受限空间的轴系布局，刚性联轴器无法适配两轴间存在的角度偏移，强行安装会在轴根、轴承位产生持续交变应力，轻则加速轴承磨损、引发传动异响，重则导致轴件疲劳断裂，造成设备非计划停机。这款铰接式万向联轴器的设计，正是针对这类轴系不对中场景的传动需求开发。

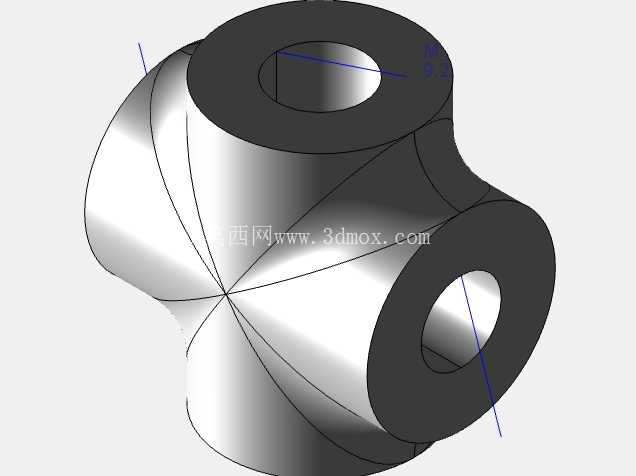

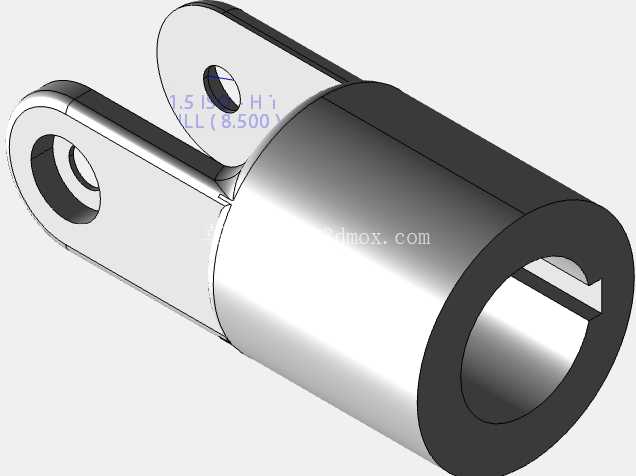

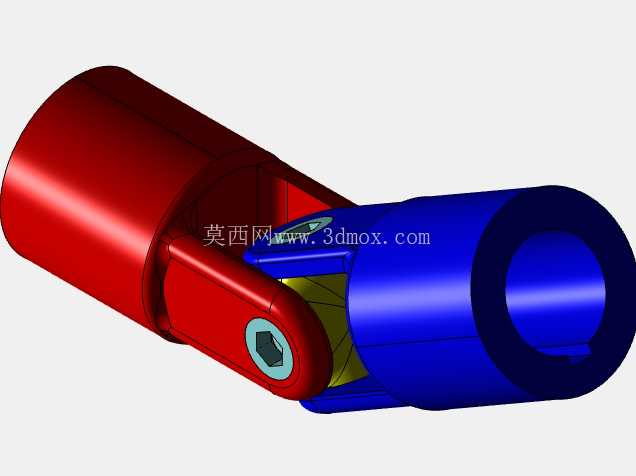

从结构功能来看，该联轴器采用十字铰接式核心结构，两端分别为主动端连接套与从动端连接套，通过十字铰接块实现两轴间的动力传递，可实现两连接轴之间最大35度范围内的角度偏差补偿，在轴系存在安装角度误差、运行中出现动态角度偏移时，依然可以保持扭矩的平稳传输，不会出现卡滞、传动顿挫的问题。铰接位置采用耐磨衬套配合销轴的结构，销轴端部设置内六角紧固位，安装时可通过标准内六角扳手完成锁紧固定，不需要专用工装，现场拆装维护的便利性较强；铰接副之间预留有合理的配合间隙，既可以避免加工公差导致的装配卡滞，也能储存少量润滑脂，降低铰接位置的磨损速率，延长部件的实际使用寿命。

设计过程中，首先明确了核心的性能边界：额定传输扭矩覆盖中小功率传动场景，适配直径20-40mm范围的标准轴径，连接套采用通孔配合紧定螺钉的轴固定方式，可兼容同直径范围内的光轴、键轴安装需求，不需要额外加工定制连接结构。外形轮廓方面，联轴器最大回转直径控制在85mm以内，总长度根据适配轴径在110-160mm区间做对应调整，安装时只需要保证两端轴的插入深度不小于25mm，即可满足扭矩传输的强度要求，铰接部位的外部轮廓做了圆弧过渡处理，回转过程中不会出现尖锐凸起剐蹭周边设备管线的问题，对安装空间的边界要求较低，即使在布局紧凑的设备舱内也能完成装配。

针对传动过程中的振动问题，铰接块与连接套的接触位置预留了微幅减振间隙，可过滤掉动力输入端的高频振动，避免振动直接传递到从动端设备，降低整个传动链的振动噪声水平。和传统的刚性联轴器相比，这款万向联轴器不需要安装时严格保证两轴的同轴度，可将现场安装的对中精度要求从0.1mm放宽到2mm以内，大幅降低现场安装调试的工时成本，尤其适合野外作业设备、改装设备这类无法保证高精度安装对中的应用场景。在实际选型应用中，这款联轴器可用于汽车转向系统的转向柱连接、工业输送带的动力轴衔接、船舶辅机的动力传输、小型工程机械的传动系统等多个场景，只要传输扭矩在额定范围内，存在角度补偿需求的两轴连接都可以适配。结构建模过程中，所有配合尺寸都按照标准机械公差进行设定，铰接副的配合公差选用H7/g6间隙配合，既保证转动灵活性，又不会出现过大的回程间隙，避免传动过程中出现冲击载荷；连接套的壁厚经过强度校核，在额定扭矩下的最大应力远低于常用结构钢的屈服强度，可满足长期满负荷运行的强度要求，不会出现连接套开裂、销轴断裂的失效问题。
