阶梯式凸台结构压铸成型金属构件

在压铸件批量生产的工装设计环节，这类阶梯式凸台结构的成型构件，是压铸模具核心成型部位的配套组成单元，日常多应用在中小型有色金属压铸件的生产工位，适配卧式冷室压铸机的模架安装逻辑，直接参与金属液充型后的轮廓成型工序。从实际生产场景来看，这类构件对应的压铸件多配套在小型机电设备的壳体连接部位，承担相邻组件的定位搭接、载荷传递作用，日常运行中需要承受装配时的压装应力，以及设备运行过程中传递的小幅振动载荷，因此成型面的尺寸精度、结构刚度直接决定了最终压铸件的装配适配度。

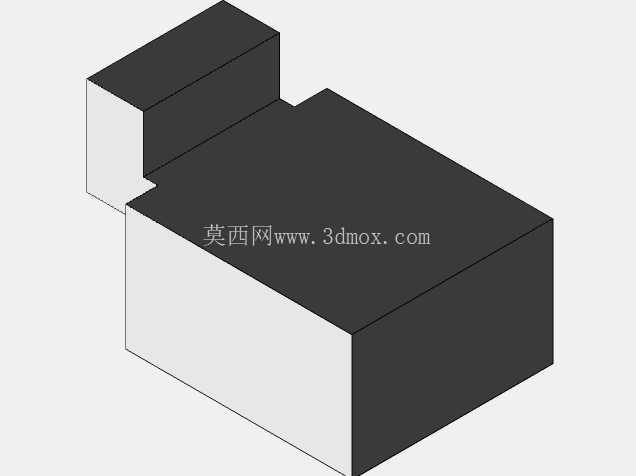

设计这类构件的三维结构时，首先要匹配压铸件的脱模斜度要求，所有垂直于开模方向的侧壁都预留了符合压铸工艺规范的拔模角度，避免开模过程中出现成型面拉伤、构件粘模的问题。主体采用高低错落的双块体拼接结构，高位凸台的宽度、高度尺寸严格匹配压铸件对应的凹槽装配边界，低位块体的平面度公差控制在压铸工艺可实现的精度范围内，保证合模时与定模镶块的贴合面无明显缝隙，防止金属液充型时出现飞边、披锋缺陷。

从安装边界来看，构件的底部平面为装配基准面，四个边角预留了适配模架镶块槽的安装避让空间，不需要额外做二次修配即可直接嵌入对应模架的固定槽位，侧面的垂直面与模架的定位靠面完全贴合，保证充型过程中构件不会因金属液的冲击压力出现位移。结构设计上特意规避了锐角棱边，所有转角位置都做了适配压铸工艺的圆角过渡，一方面减少金属液充型时的涡流卷气问题，降低压铸件内部气孔的产生概率，另一方面也能减少模具使用过程中的应力集中，避免长期受交变热应力影响出现边角开裂的情况，延长模具的整体使用寿命。

在实际建模过程中，需要重点核对凸台与主体块体的衔接位置尺寸，这个衔接处对应的是压铸件的装配止口位置，尺寸公差需要控制在IT7级精度范围内，既不能尺寸过大导致压铸件装配时止口卡滞，也不能尺寸过小出现装配间隙过大、连接松动的问题。同时要考虑压铸生产中的热胀冷缩余量，根据所压铸的合金材质（常用的铝合金、锌合金收缩率存在差异）预留对应的收缩补偿量，保证冷却后的压铸件尺寸落在设计公差带内。

这类结构的成型构件在日常生产维护中，高位凸台的侧面是最容易出现磨损的部位，因为这个位置在开模时与压铸件的接触摩擦力最大，建模时特意将该部位设计为可拆分的镶拼结构，后续生产中如果出现局部磨损、拉伤，不需要更换整个成型构件，只需要拆卸对应的小镶块进行修模或者更换即可，大幅降低模具的维护成本与停机维修时间。另外，构件的非成型面都做了减重槽设计，在保证整体结构刚度满足压铸生产压力要求的前提下，尽可能减少模具钢材的用量，同时也能优化模具的热传导效率，让充型后的金属液冷却速度更均匀，减少压铸件因冷却不均出现的变形、缩孔缺陷。

从功能特性上看，这个阶梯结构的设计并非单纯的外形差异，高位凸台除了成型压铸件的凹槽结构外，还能在合模时与定模的对应凹槽形成定位锁止，抵消部分金属液充型时产生的侧向胀型力，减少模架承受的侧向载荷，降低合模机构的磨损速度。低位块体的大平面除了作为压铸件的主体成型面外，平面上预留的顶针位置标记（建模时已做对应位置的避让孔位设计），可以保证顶出过程中压铸件受力均匀，不会因顶出力不均出现顶白、顶变形的问题。

在实际选型匹配时，这类结构的成型构件需要对应压铸机的锁模力参数，根据压铸件的投影面积计算所需的锁模力，保证构件在充型过程中不会因胀型力出现飞边。同时安装时要核对构件的总高度与模架的闭合高度匹配，避免出现合模不到位或者合模过紧压伤模具的问题。日常生产前的模具预热环节，要保证这类成型构件的预热温度控制在工艺要求范围内，减少冷热温差带来的模具热疲劳损伤，也能避免金属液充型时因模具温度过低出现冷隔、浇不足的缺陷。
