丰田陆地巡洋舰J40经典越野车辆结构

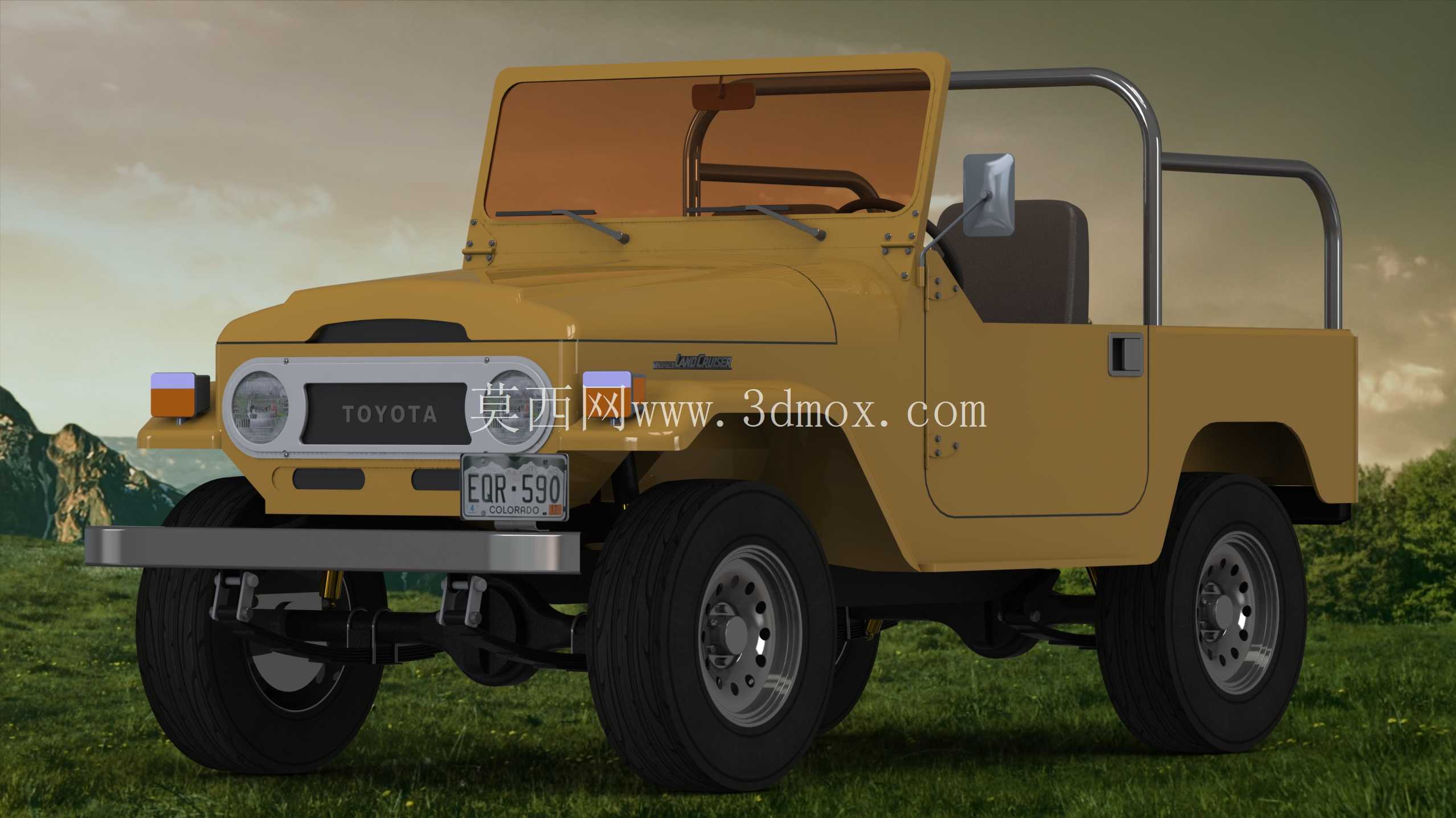

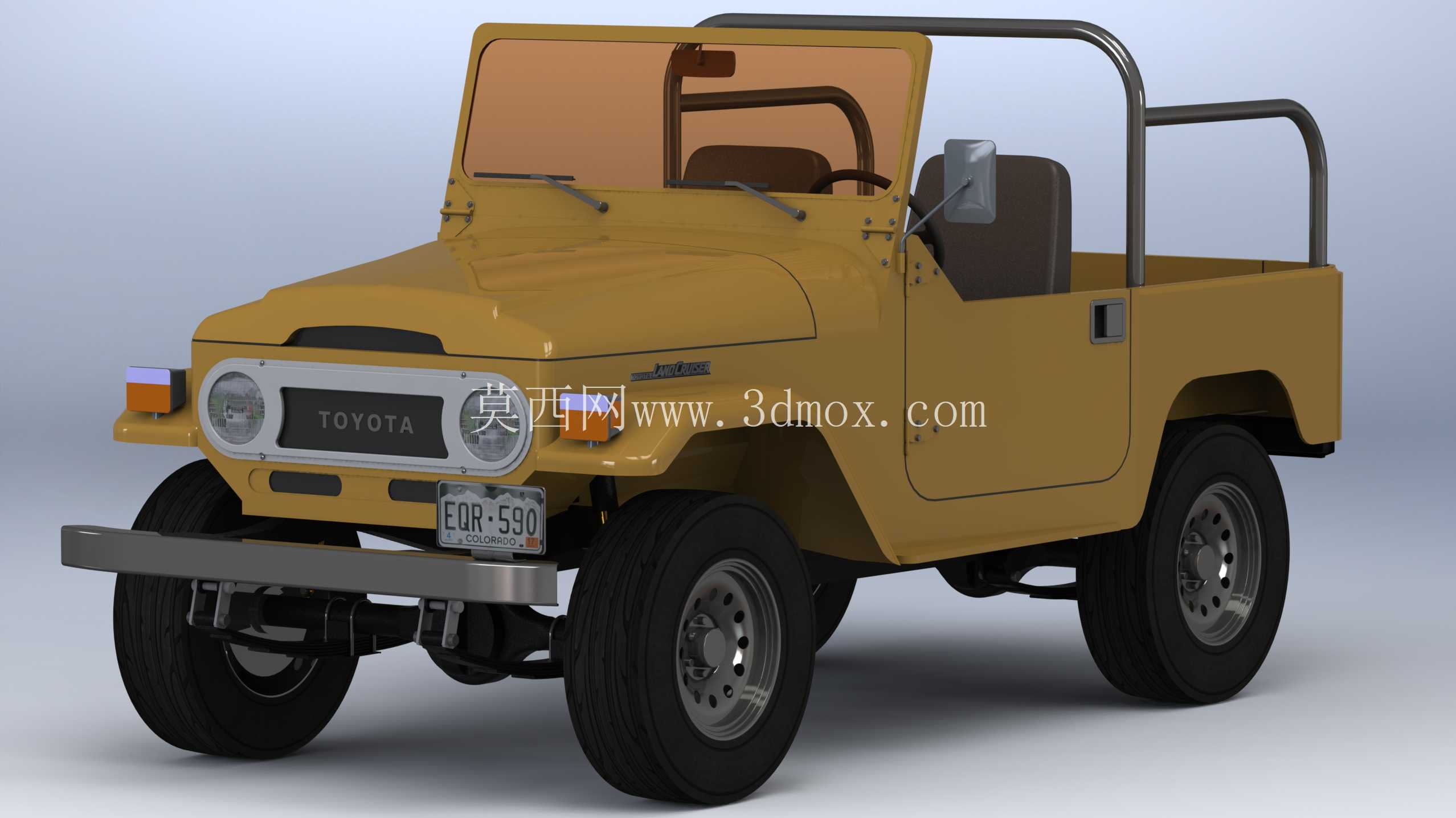

　　该模型还原的是丰田陆地巡洋舰J40系列短轴敞篷版本的整车结构，这类车型最初定位为多用途越野作业载具，在林区巡检、矿区通勤、野外勘探、复杂地形勤务等场景中曾被广泛应用，短轴距设定带来极小的转弯半径，搭配敞篷无顶的车身结构，既方便作业人员快速上下车，也能在装载测绘设备、小型作业工具时不受车顶高度限制，适配非铺装路面的高频短途通勤需求。从结构设计来看，整车采用非承载式车身架构，车架为独立的梯形大梁结构，前后悬挂均采用钢板弹簧搭配整体桥的硬连接设计，这种结构的抗扭冗余度极高，在交叉轴、炮弹坑等极端扭曲路面下，车架可承受大部分形变应力，避免车身壳体出现开裂变形，同时钢板弹簧的承载能力远高于螺旋弹簧结构，可在满载作业设备、物资的状态下保持悬挂行程余量，不会出现悬挂触底的失效问题。

　　车身外形尺寸遵循短轴双门布局设定，轴距控制在2285mm级别，整车长度不足3.7米，宽度约1.6米，这种紧凑的尺寸边界让车辆可在狭窄的林间小道、矿区临时便道上灵活通行，接近角与离去角均超过40度，纵向通过角也达到30度以上，无需额外改装即可通过大部分天然障碍地形，前保险杠采用突出式钢制结构，安装位置低于前格栅，可在碰撞障碍物时首先承接冲击力，保护前脸的散热、照明组件，同时预留了绞盘安装位，可直接加装自救绞盘无需额外切割车架。

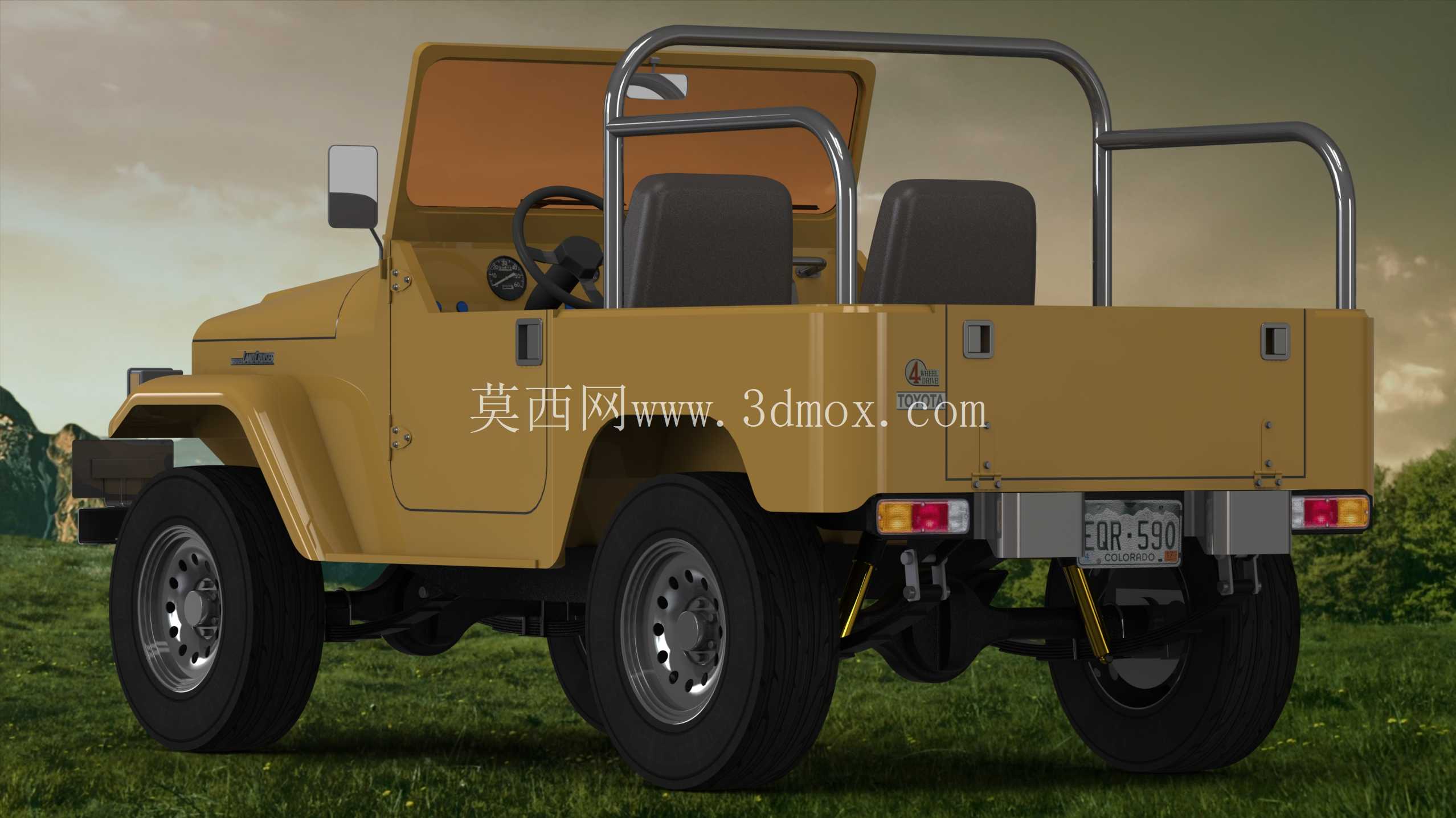

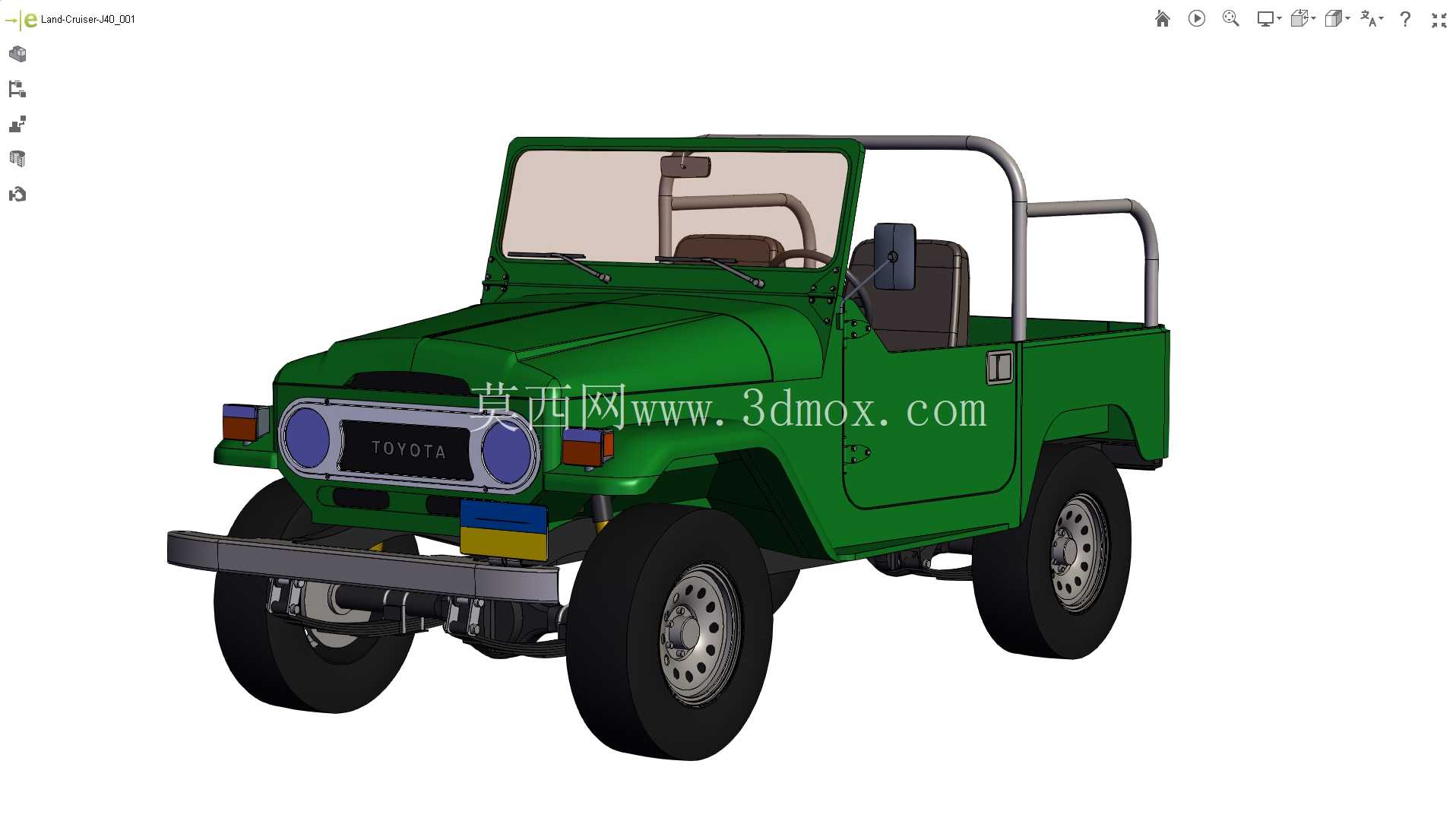

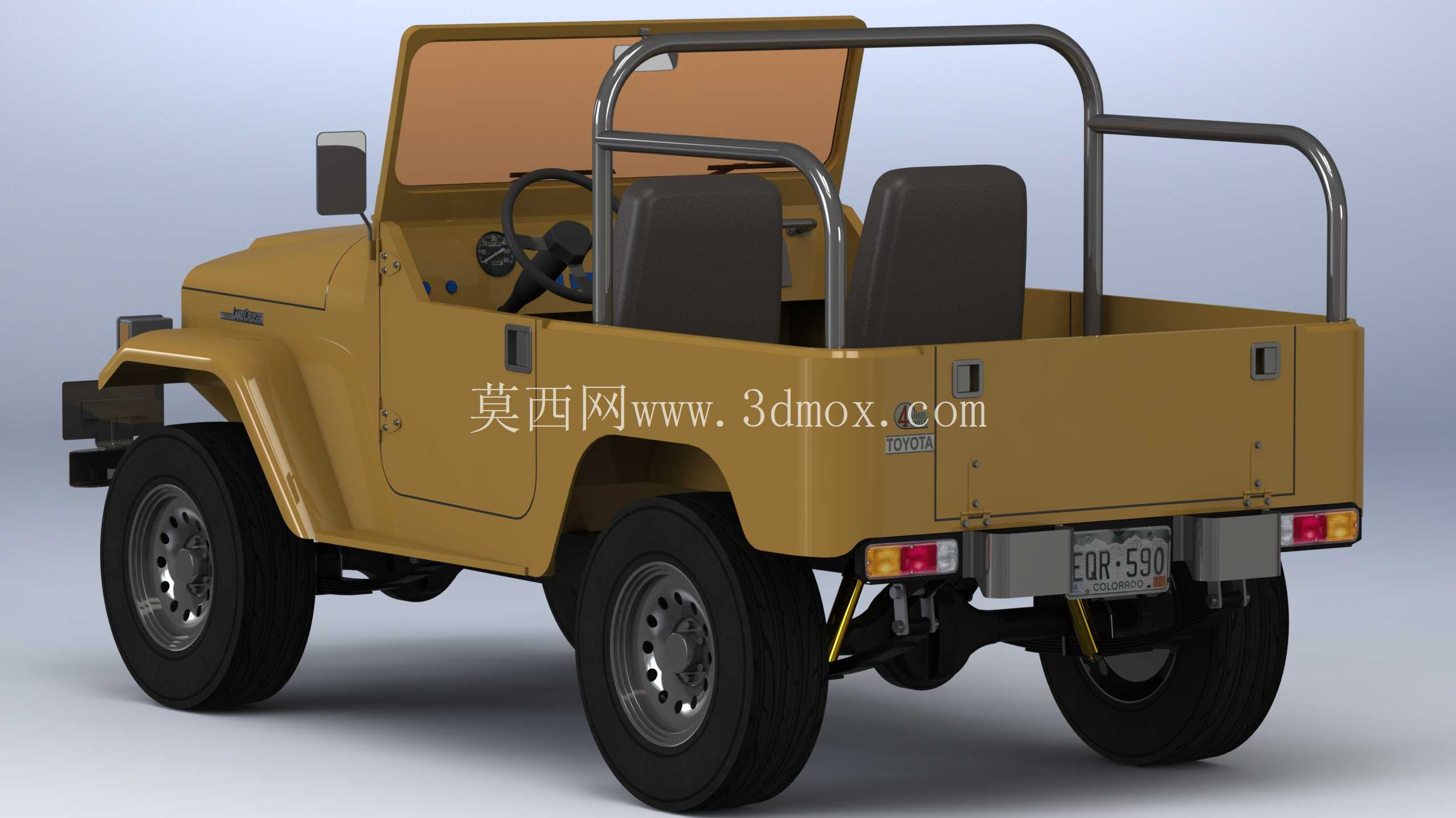

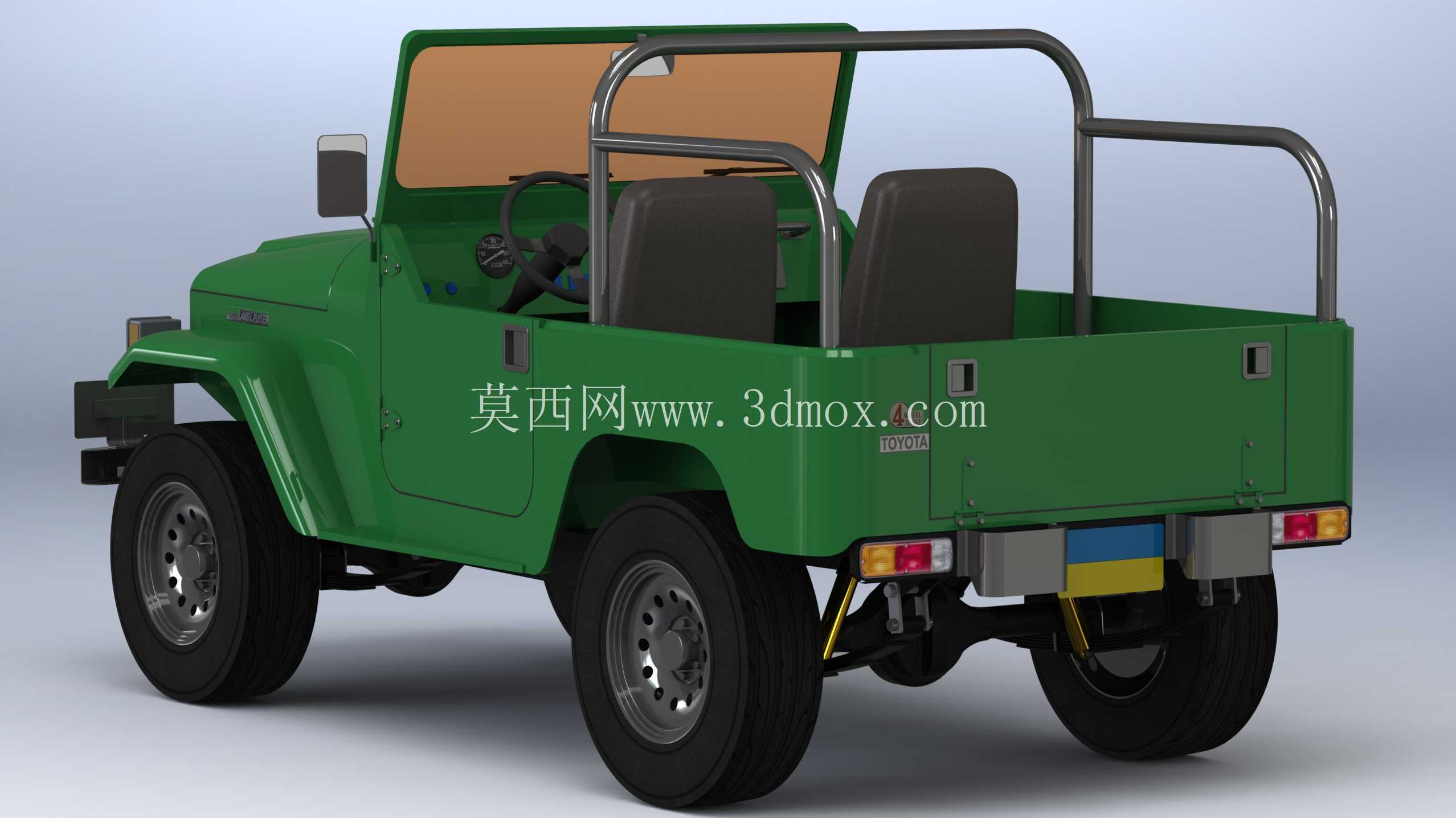

　　车身侧面的防滚架为一体式管状结构，直接与车架大梁连接固定，而非固定在车身壳体上，在车辆发生侧翻时可将冲击力直接传导至车架，避免座舱变形威胁乘员安全，敞篷结构的座舱采用双座布局，座椅位置偏高，可给驾驶员提供更好的前方视野，方便在复杂地形下观察路面障碍，方向盘采用大直径设计，在没有助力转向的结构下可降低驾驶员的转向操作力度，适配低速越野场景下的频繁转向操作。前脸的格栅采用横向镀铬装饰条搭配TOYOTA标识的经典设计，圆形大灯独立布置在格栅两侧，外侧带有金属防护网，可避免行驶中飞溅的碎石打坏灯罩，前翼子板上方布置有独立的转向灯，位置醒目，方便其他道路参与者观察车辆转向意图。

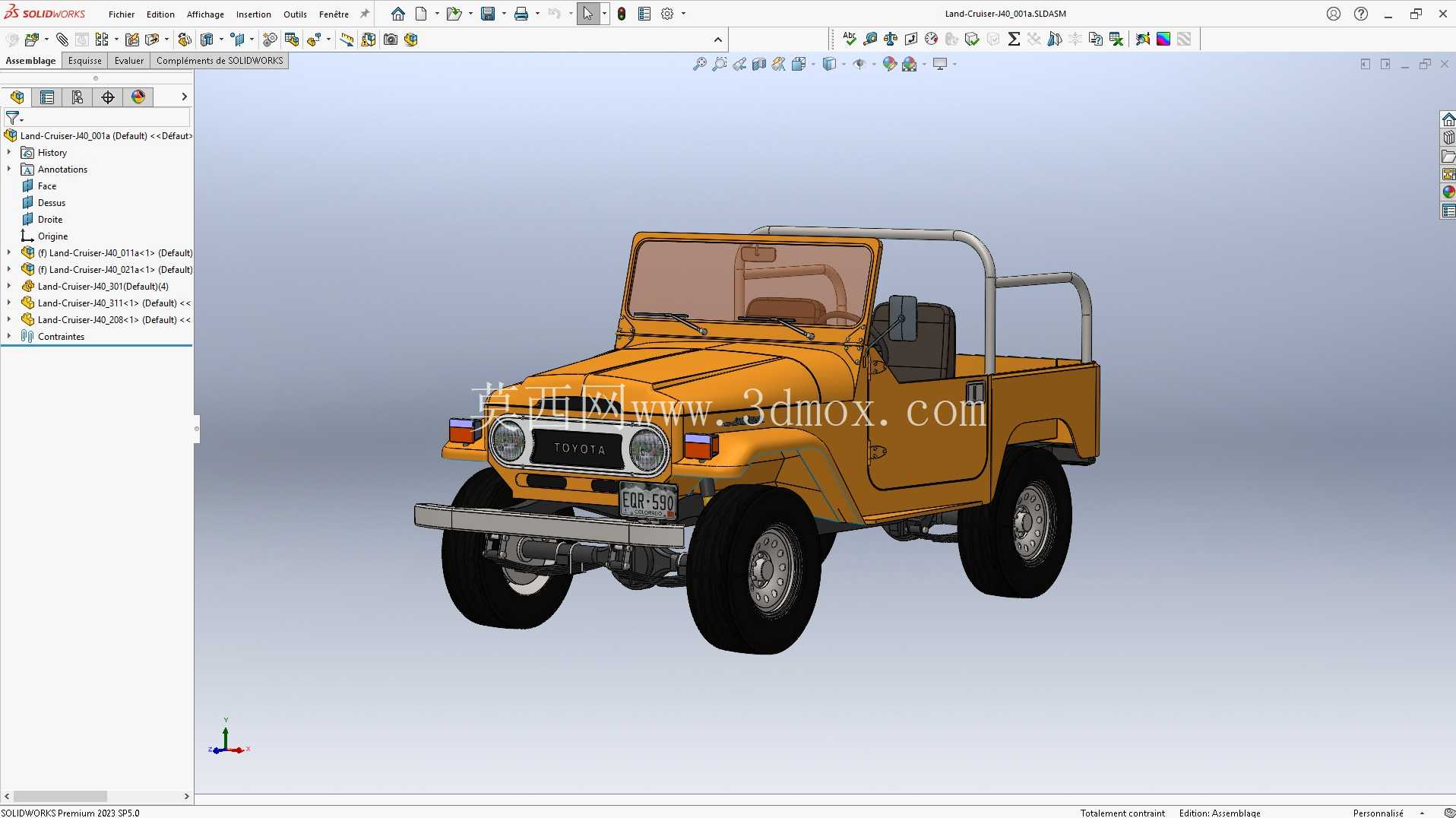

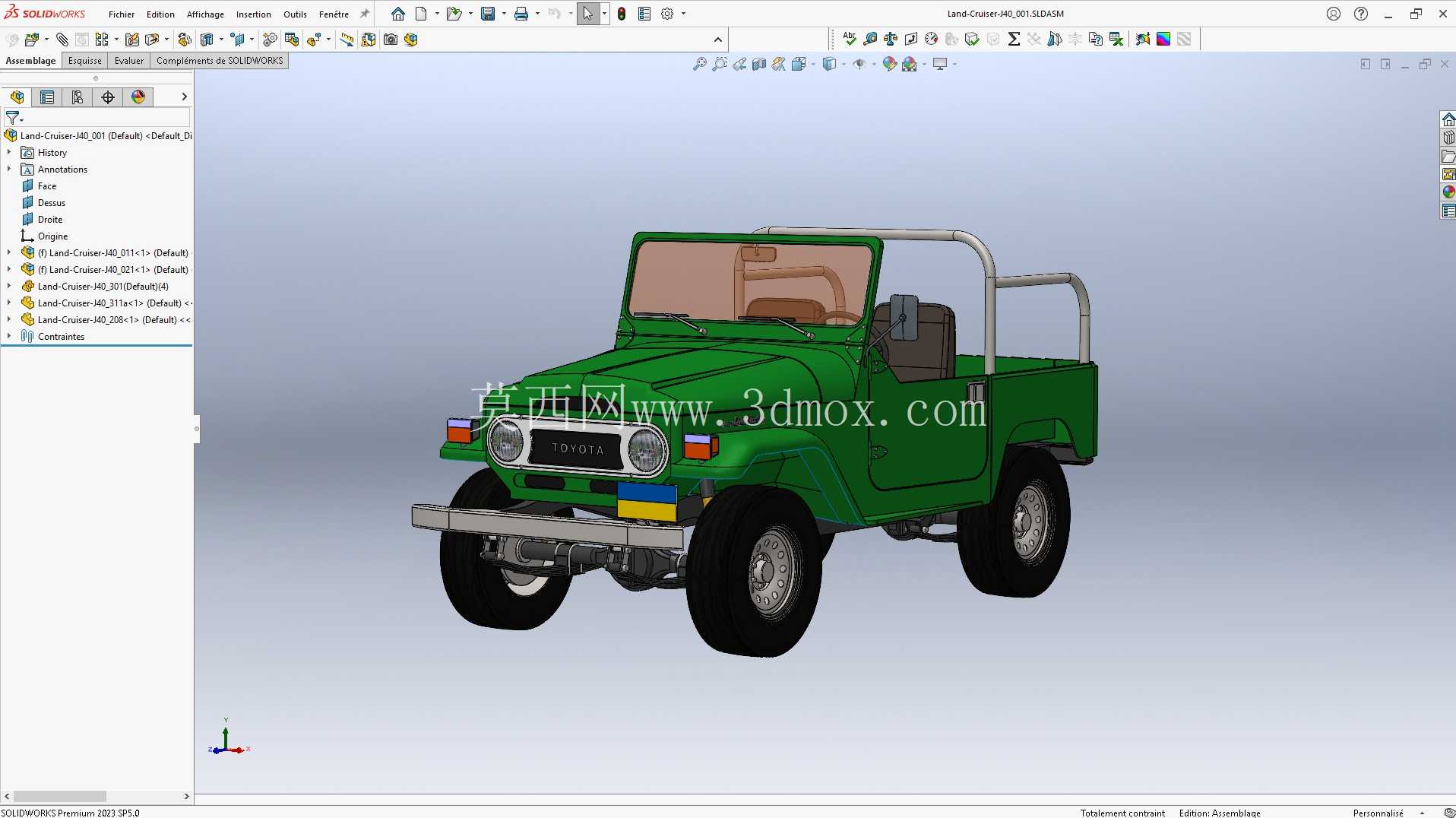

　　车轮采用大尺寸越野轮胎搭配钢制轮毂，轮胎扁平比大，可在低胎压状态下增大接地面积，提升在沙地、泥地的抓地力，轮毂的中心孔距与固定螺栓位置严格遵循原厂参数，可直接适配同规格的实车轮毂配件。从建模逻辑来看，整车的装配层级完全按照实车的装配流程搭建，车架作为基础基体，首先固定动力总成、悬挂组件、传动结构，之后再装配车身壳体、覆盖件、座舱内饰组件，各个部件之间的安装间隙、干涉位置都做了精准校验，比如前轮在最大转向角度、最大悬挂压缩行程下，不会与翼子板、转向拉杆发生运动干涉，传动轴的伸缩量与万向节角度也符合实际传动的角度限制，不会出现传动卡死的问题。这类经典越野车型的结构模型，可用于越野车辆改装方案的验证、经典车修复的配件尺寸参考、非道路作业车辆的结构选型参考，也可作为汽车结构教学的具象化案例，帮助学习者理解非承载式车身硬派越野车的结构逻辑与设计思路，对比现代承载式SUV的结构差异，理解不同定位车型在结构设计上的取舍逻辑。
