深盘指辐镀铬汽车合金轮毂结构设计

　　该合金轮毂为乘用车配套的行走系统核心承载部件，主要适配运动型轿车及改装乘用车辆，在整车结构中承担承载车身重量、传递制动扭矩、匹配轮胎安装的核心作用，日常行驶过程中需承受垂直载荷、横向侧向力以及起步制动时的纵向冲击，同时需兼顾制动系统的散热需求与整车外观的视觉协调性。设计阶段首先围绕安装边界开展基准校核，轮毂中心孔严格匹配对应车型的轴头定位尺寸，孔位公差控制在IT7级以保证装配同轴度，避免高速行驶时出现轮端抖动；PCD螺栓孔分布圆直径按照对应车型的轮毂固定螺栓规格设定，螺栓孔接触面设计有锥形沉台，可在紧固时自动对中，分散螺栓紧固应力，避免长期使用后出现螺栓松动或孔位变形。

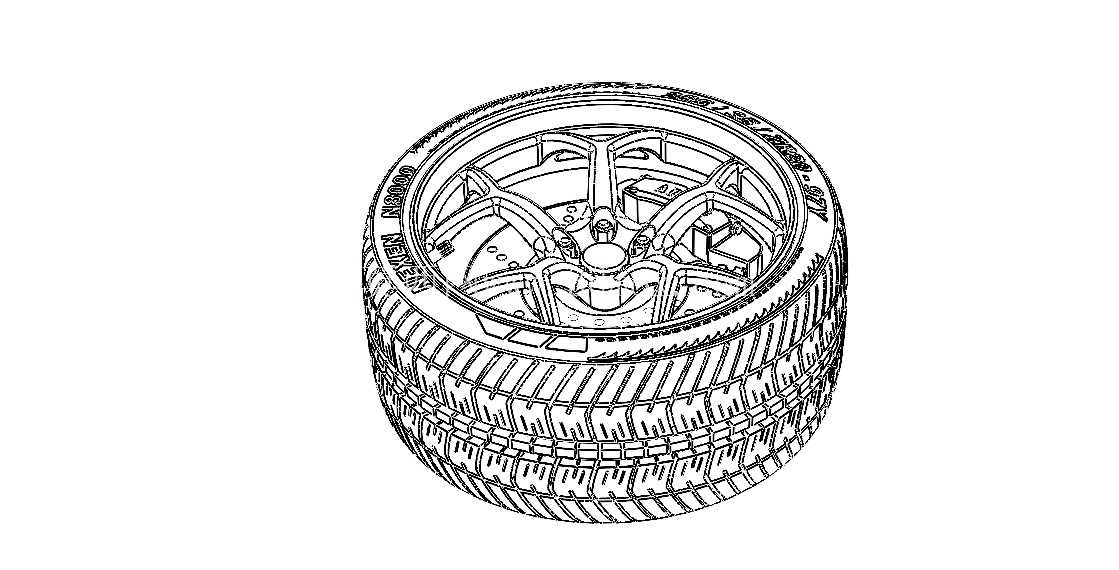

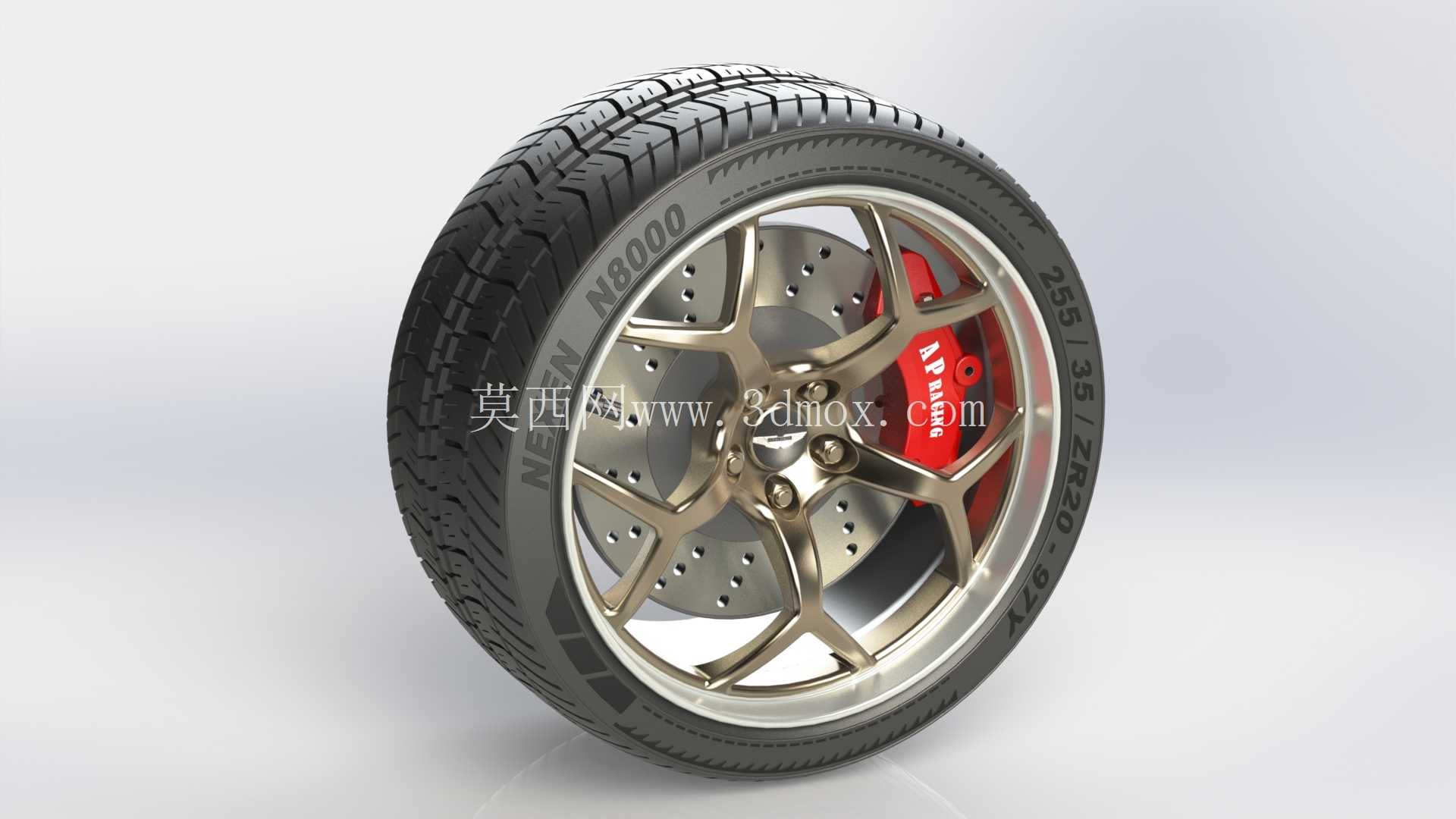

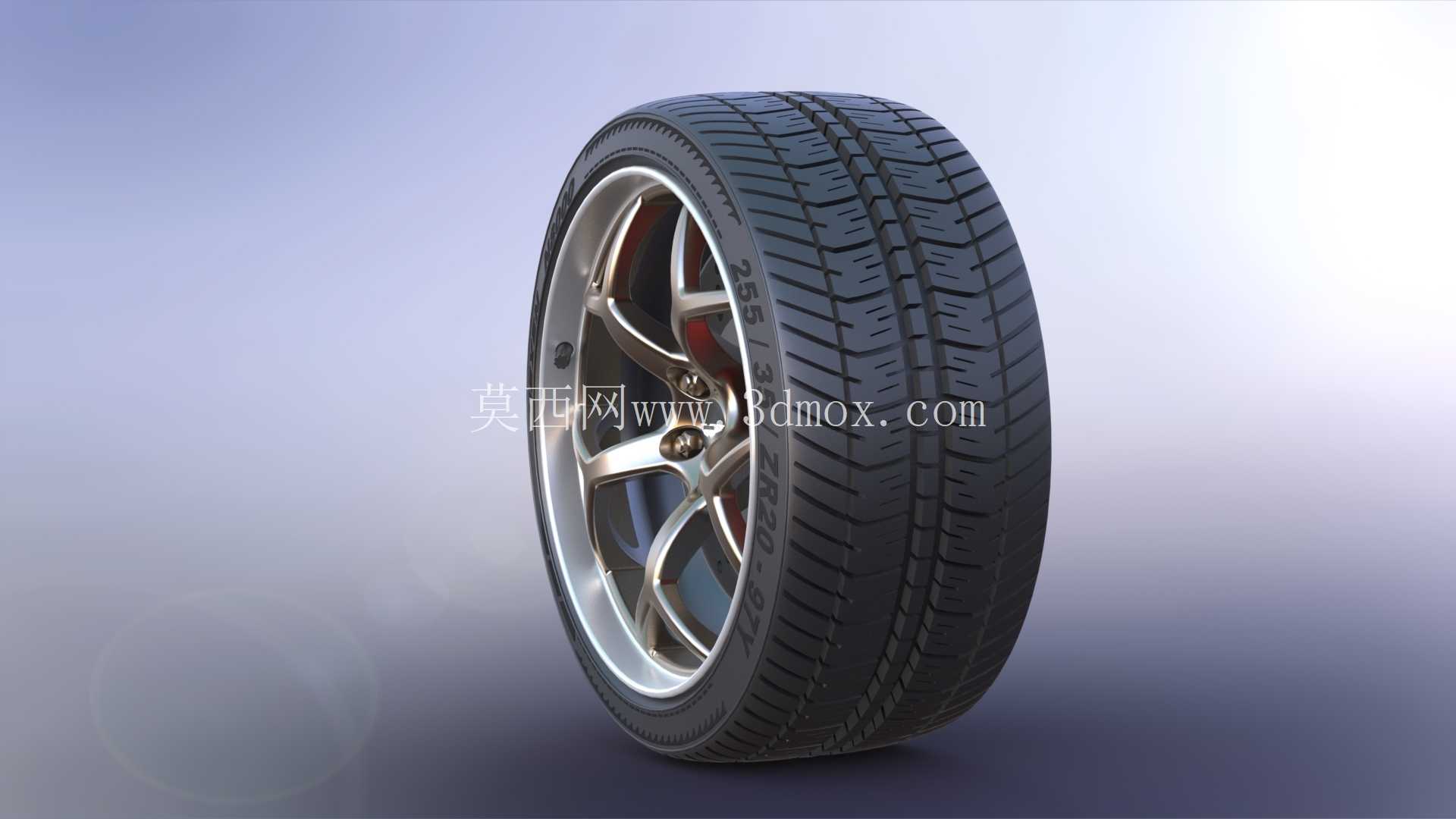

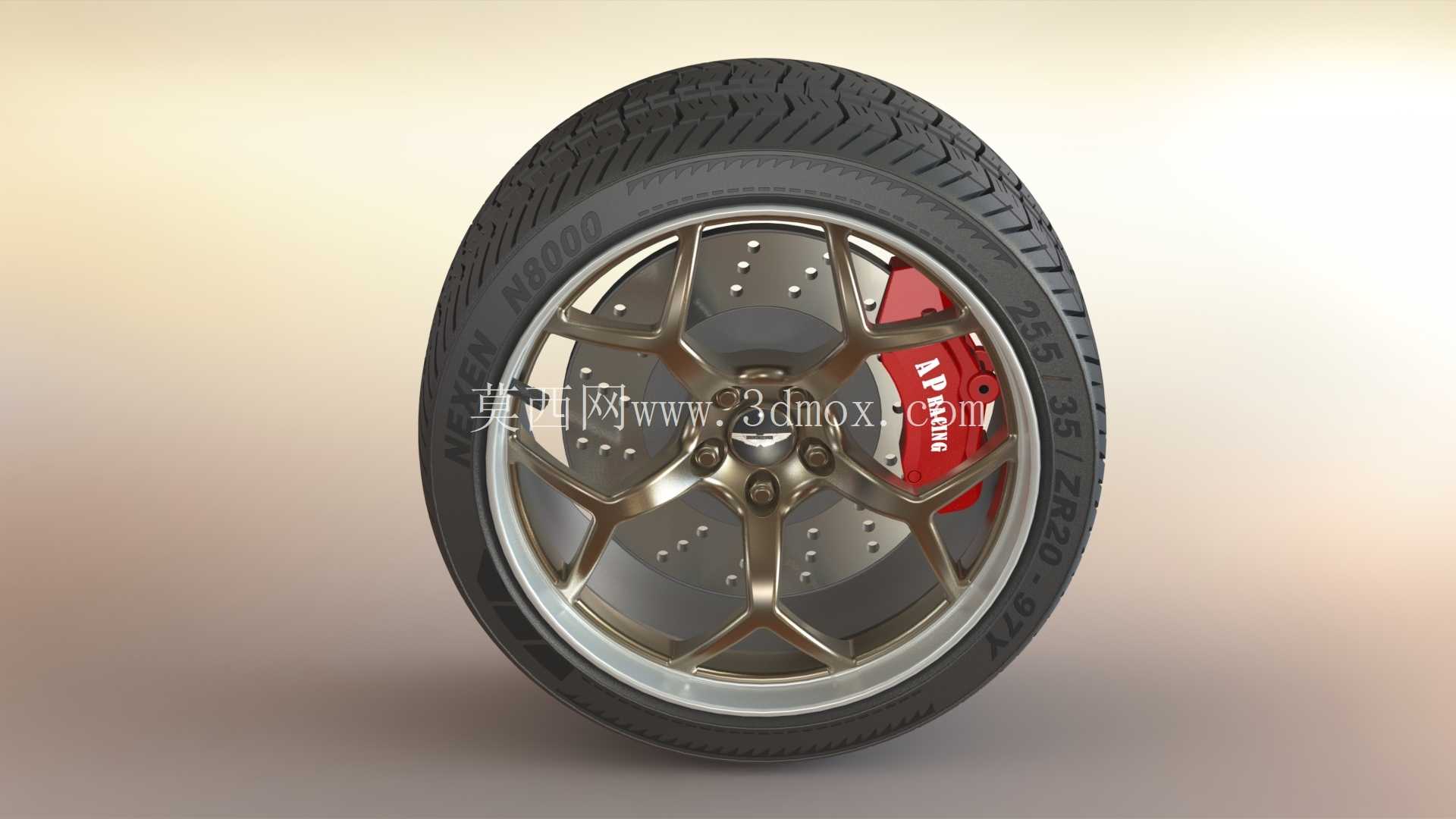

　　轮辐采用多组指状辐条的深盘结构设计，辐条从中心安装盘位置向外呈放射状延伸至轮辋边缘，相邻辐条之间预留大尺寸镂空区域，一方面可降低轮毂整体自重，减少簧下质量，提升悬架系统的响应速度，改善车辆操控性能；另一方面大尺寸镂空可让行驶过程中的气流直接穿过辐条间隙，带走制动盘与制动卡钳工作时产生的热量，避免连续制动时制动系统温度过高导致制动效能衰减，提升行驶安全性。轮辋部分采用深槽式结构设计，轮缘高度与宽度符合乘用车轮胎装配的标准规范，可适配对应扁平比的子午线轮胎，胎圈座位置设计有标准的凸峰结构，可在轮胎充气后牢牢卡紧胎圈，避免车辆急转弯或胎压异常时轮胎与轮辋发生相对位移甚至脱圈的风险。

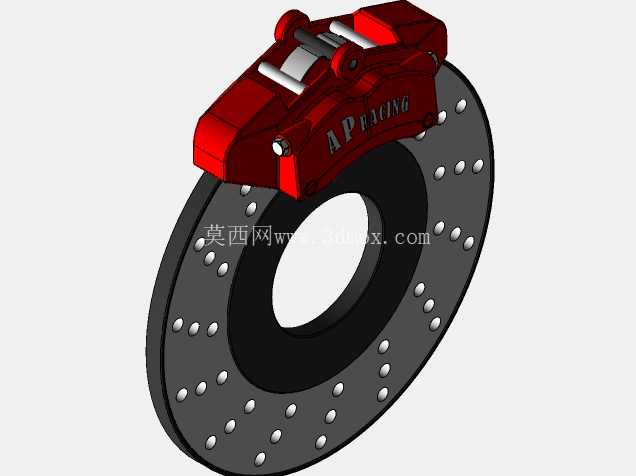

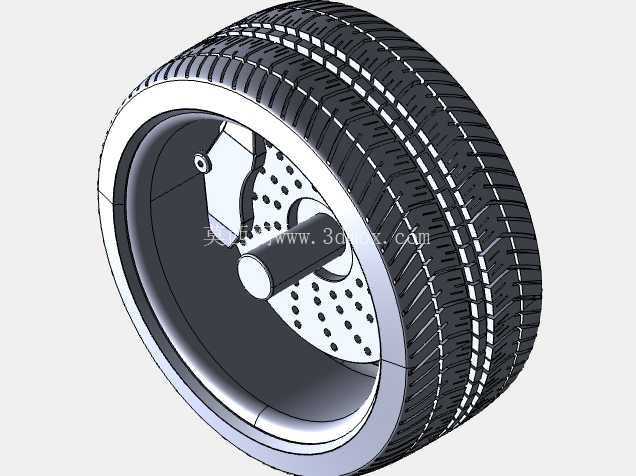

　　轮毂表面采用镀铬工艺处理，表层镀铬层厚度满足户外使用的耐腐蚀要求，可抵御日常行驶中的泥水、融雪盐等介质的腐蚀，同时镀铬层的金属光泽可提升轮毂外观质感，满足车辆外观改装的视觉需求。结构强度设计阶段，辐条与轮辋、中心安装盘的连接位置均做了大圆弧过渡处理，避免应力集中，在承受极限冲击载荷时，应力可沿圆弧面均匀分散，不会在连接位置出现应力断裂；中心安装盘背面设计有与制动卡钳匹配的避让空间，可容纳大尺寸多活塞制动卡钳与通风制动盘，无需额外加装垫片即可完成装配，避免加装垫片带来的轮端偏移量过大的问题。

　　轮毂的偏距参数经过匹配计算，安装后轮距变化控制在合理范围内，不会超出翼子板边界，同时不会与悬架摆臂、减震器等部件发生运动干涉，车轮在最大转向角度、悬架最大压缩与拉伸行程内均能保持足够的安全间隙。轮辐背面设计有平衡块安装位，可在轮胎动平衡工序中粘贴对应重量的平衡块，保证车轮高速转动时的动平衡精度，降低行驶噪音与轮胎异常磨损。气门嘴安装孔设置在轮辋的标准位置，可适配通用型橡胶气门嘴或金属气门嘴，充气操作无需额外适配配件。整体结构在满足强度要求的前提下尽可能优化材料分布，去除非承载区域的多余材料，在保证15度冲击试验、径向疲劳试验、弯曲疲劳试验等行业标准测试要求的同时，实现轻量化设计目标，相比同尺寸铸造铁轮毂重量降低约百分之四十，有效降低车辆行驶能耗。
