可侧移开口式人体工学工业扳手结构设计

项目分类:通用五金配件 发布时间:2026-06-18 ID:1187443
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计
  • 可侧移开口式人体工学工业扳手结构设计

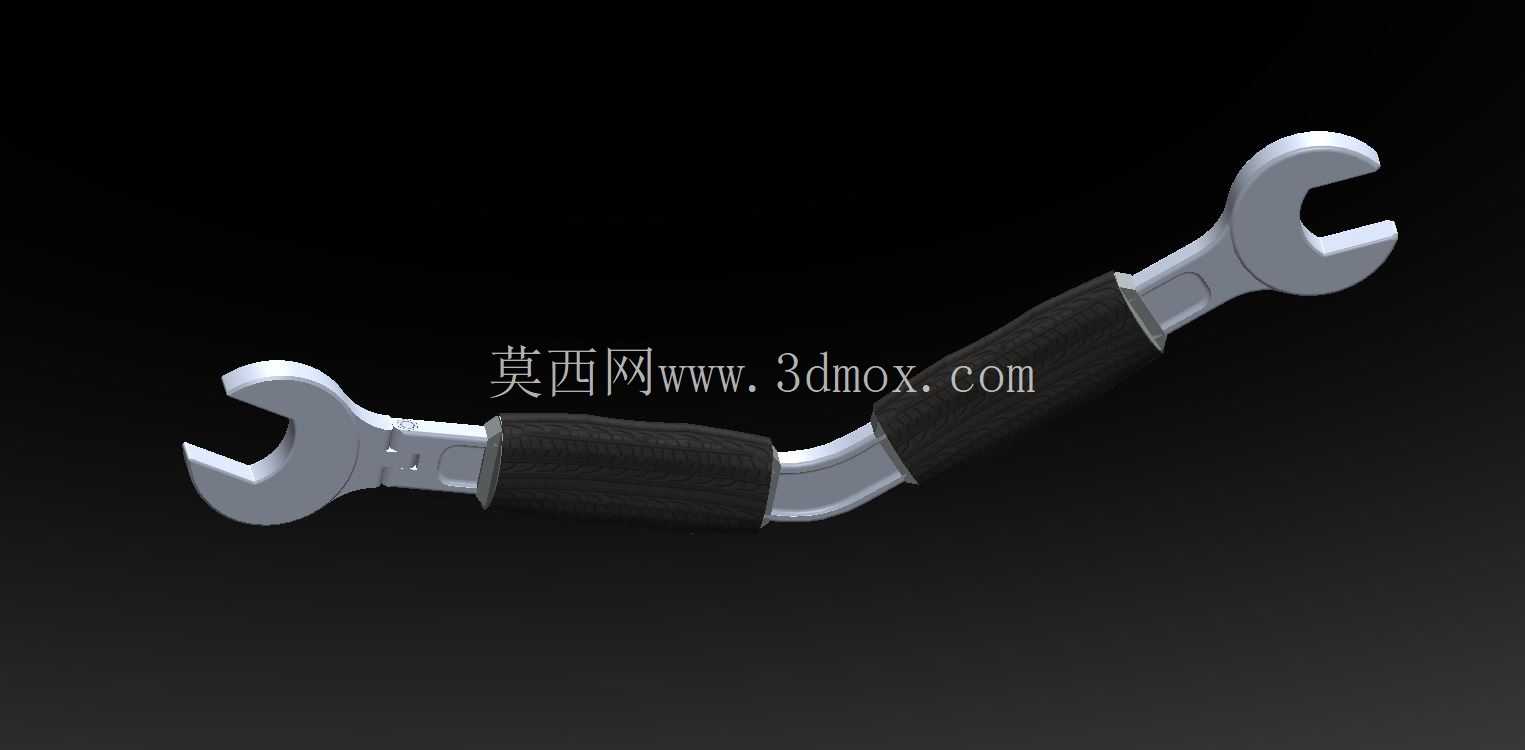

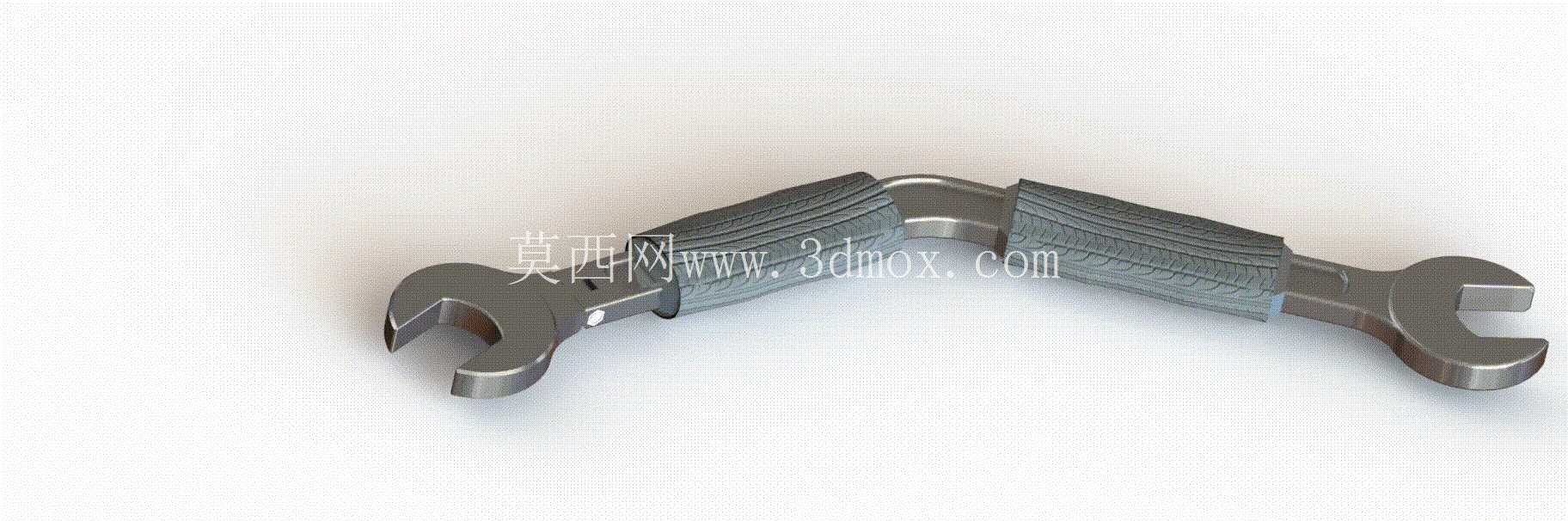

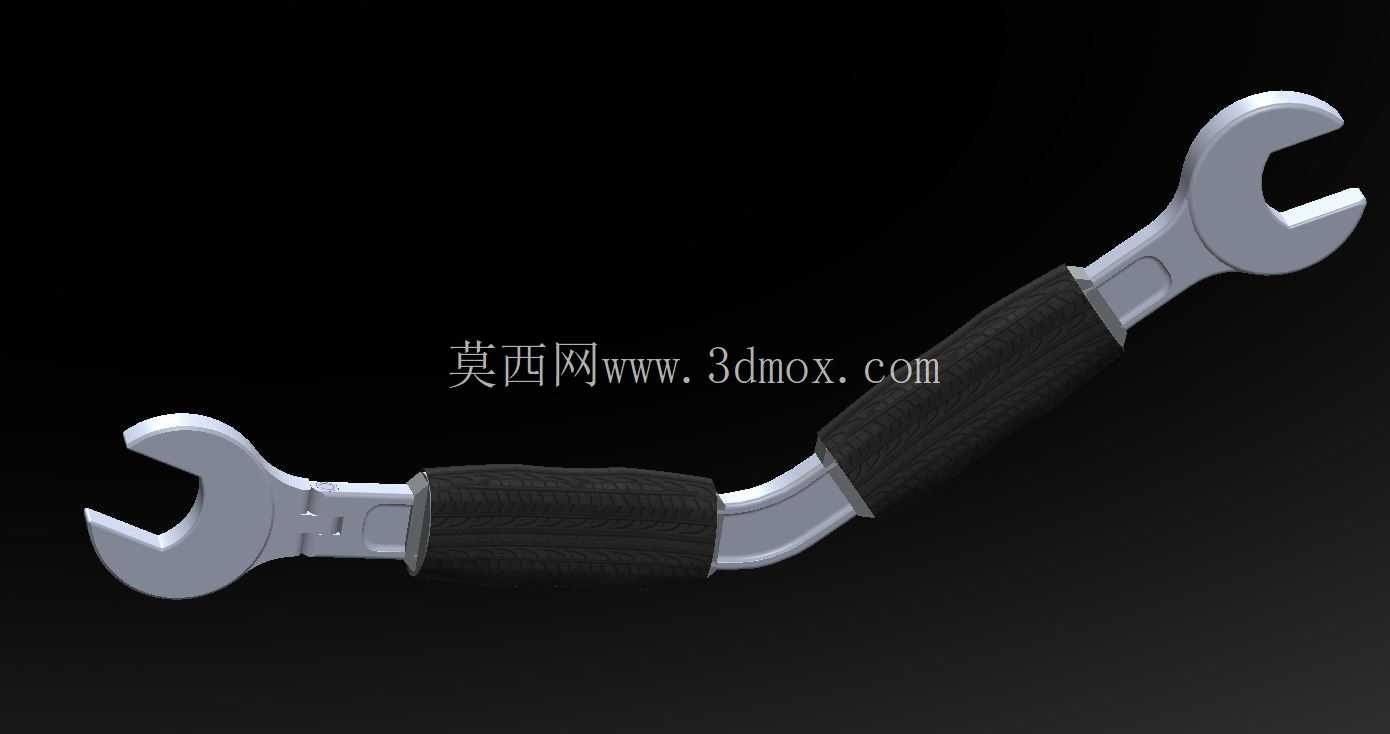

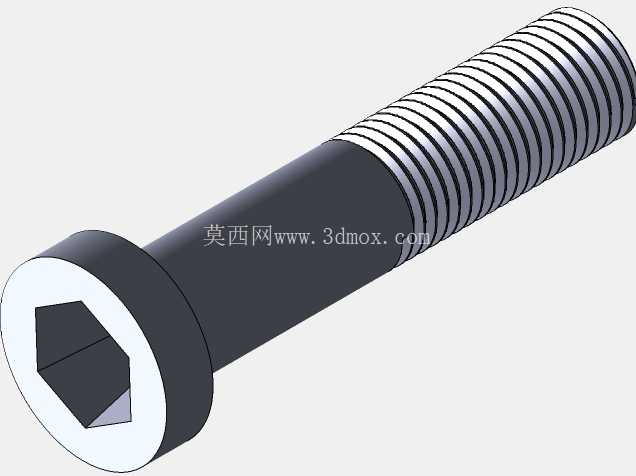

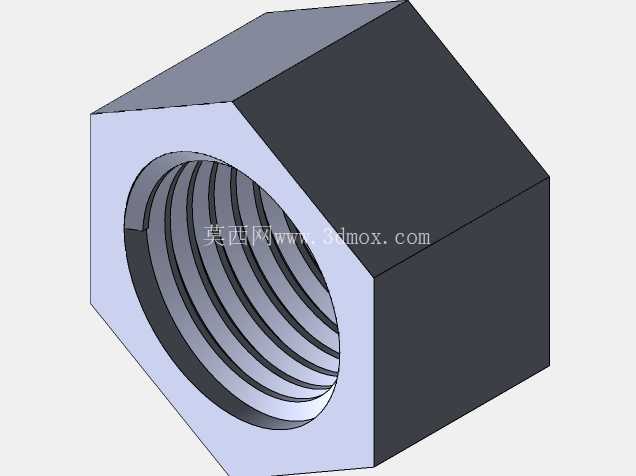

在设备维保、产线装配、狭小空间五金拆装这类日常作业场景里,常规固定开口扳手往往会遇到操作空间受限、扳头无法卡入紧固件、转动角度不足需要反复退卡的问题,这款可侧移头部的工业扳手,正是针对这类痛点做的结构优化设计。从实际使用场景来看,这类扳手主要覆盖三类工况:一类是设备内部管路旁、钣金夹缝内的六角紧固件拆装,这类位置常规扳手的手柄摆动空间往往不足30度,普通扳手需要多次调整卡入角度,作业效率极低;第二类是连续排布的密集紧固件工位,比如配电柜接线排、液压阀组安装面的螺栓,相邻紧固件间距小,常规扳手头部厚度大、避让空间不足,很容易剐蹭相邻零件;第三类是需要持续施加扭矩的长时间作业场景,普通直柄扳手发力时手腕需要保持非自然角度,长时间作业很容易产生肌肉劳损。

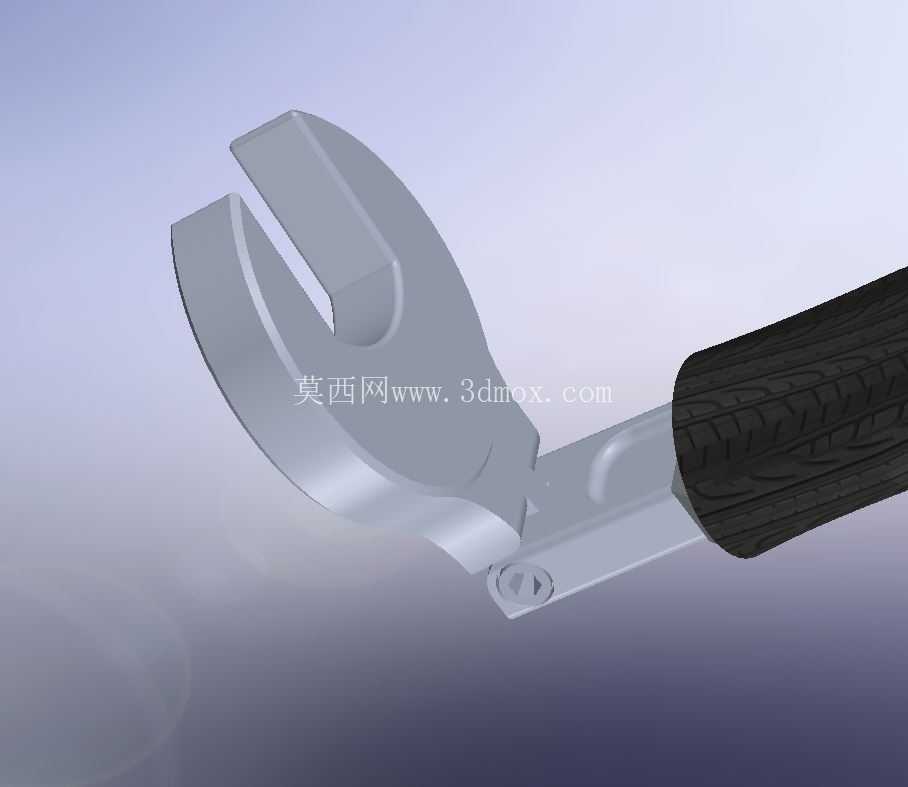

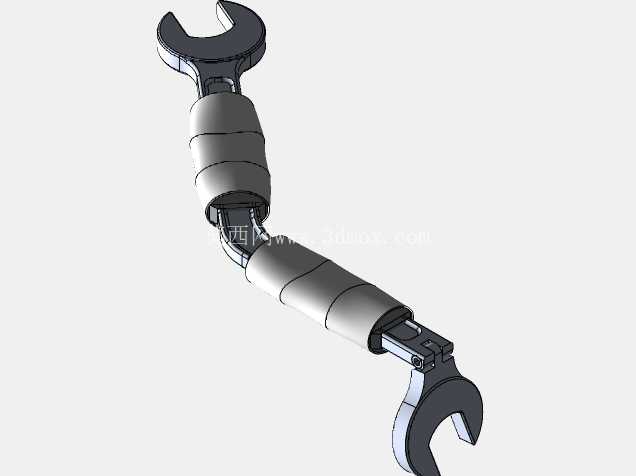

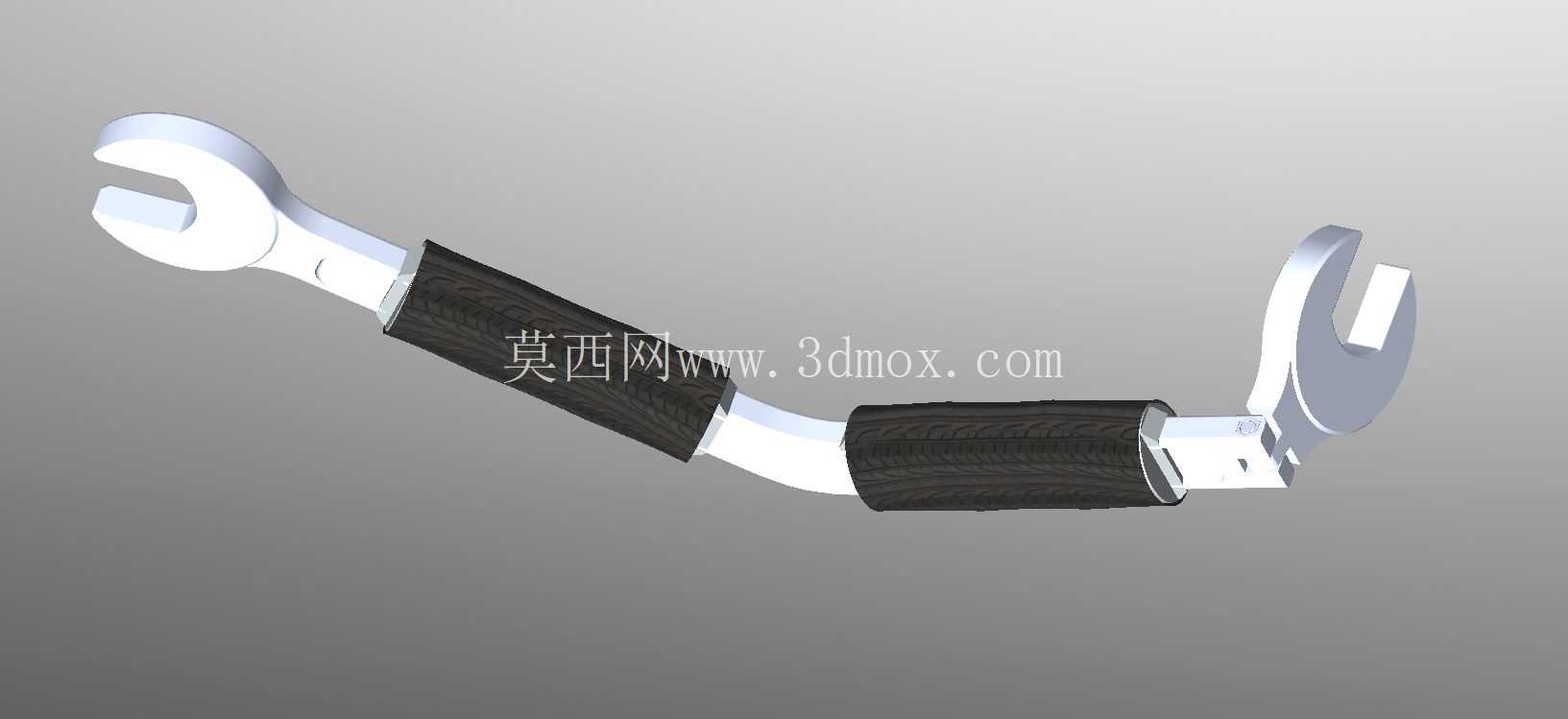

这款扳手的核心功能特性,在于其开口头部可向侧面做定距滑移,滑移行程经过实际工况测算,刚好覆盖常规M6到M16规格六角螺栓的拆装避让需求,当遇到侧面有遮挡的紧固件时,不需要将整个扳手倾斜避让,只需要将活动头部向无遮挡侧滑移,即可让开口完全卡入螺栓六角面,此时手柄可以保持与紧固件轴线垂直的最佳发力角度,避免因为扳手倾斜导致的六角棱边打滑、磨损紧固件的问题。扳手头与手柄的连接位置采用了嵌入式定位销结构,滑移到两个极限位置时都有阻尼定位,不会在施加扭矩时出现头部窜动的问题,定位销的剪切强度经过校核,可承受对应规格扳手最大额定扭矩的1.5倍载荷,满足工业级工具的强度要求。

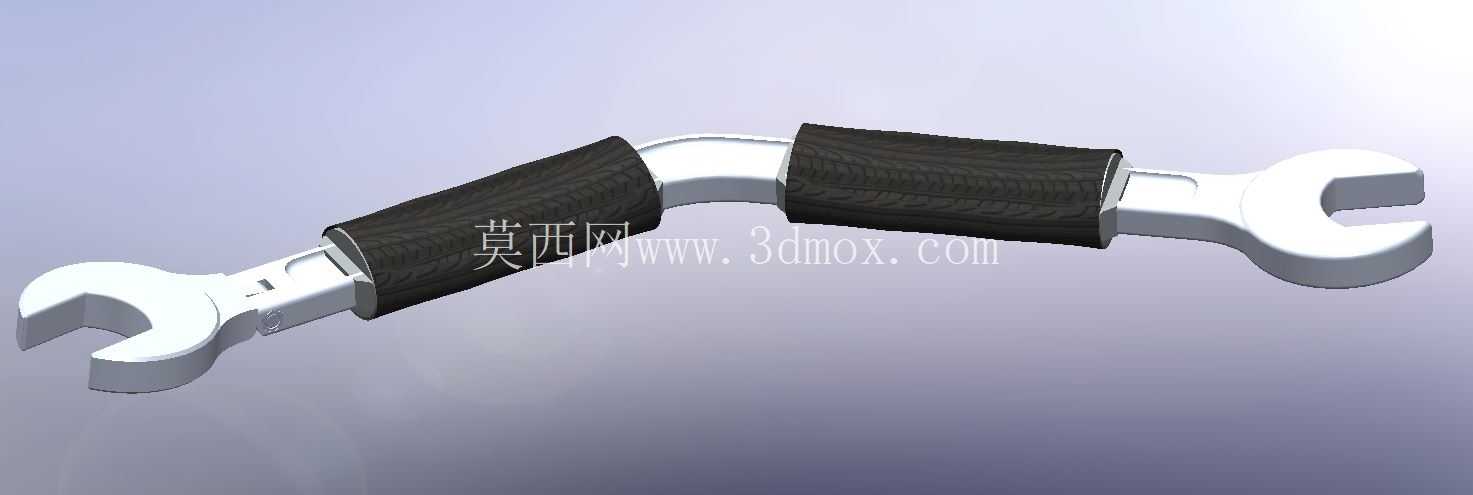

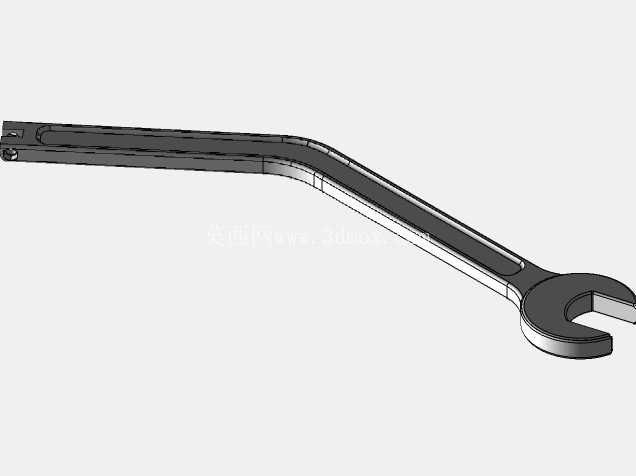

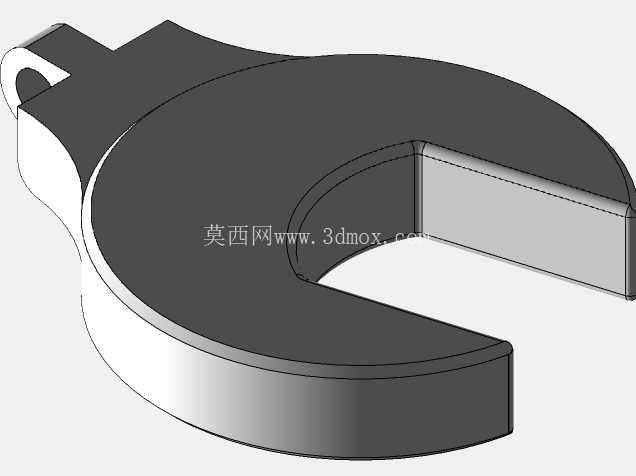

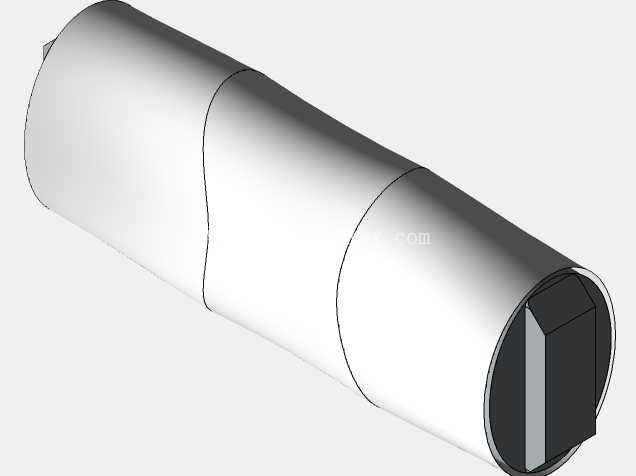

从设计思路层面,整个建模过程优先保证受力路径的合理性,扳手头的开口受力面做了加厚处理,应力集中的开口根部采用了大圆角过渡,避免长期承受交变扭矩时出现根部断裂的问题;手柄部分采用了包胶结构的安装位,建模时预留了2mm的包胶厚度,包胶区域做了网格状的防滑凸台定位槽,保证后期注塑包胶时橡胶层与金属基体不会出现相对滑动。手柄的握持角度做了15度的偏置设计,这个角度是经过大量人体握持数据测算的,当手腕保持自然伸直状态时,握持手柄发力的方向刚好与螺栓拧紧的切线方向重合,不需要额外扭转手腕,长时间作业时的肌肉负荷可降低40%左右。

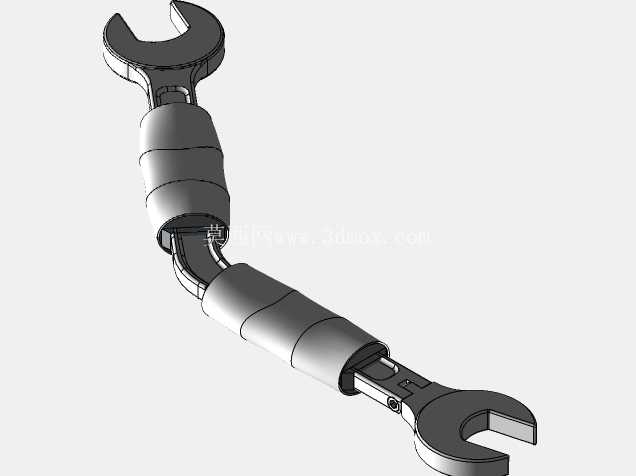

关于外形尺寸与安装边界,这款扳手适配M6-M16的外六角紧固件,开口头部的最大厚度控制在8mm,比同规格普通扳手薄2mm,可伸入更窄的缝隙内作业;头部侧移的最大行程为12mm,当头部侧移到极限位置时,整体的横向轮廓尺寸不超过65mm,可在中心距70mm的密集螺栓排之间顺利操作,不会剐蹭相邻的螺栓。手柄的总长度为220mm,长度设计兼顾了扭矩放大倍数与操作灵活性,既可以通过杠杆力满足M16螺栓的拧紧扭矩要求,也不会因为长度过长导致狭小空间内无法摆动。头部与手柄的连接转轴直径为10mm,转轴与滑移槽的配合间隙控制在0.05mm以内,既保证头部滑移顺畅,也不会因为间隙过大导致扳手头晃动,影响卡入精度。

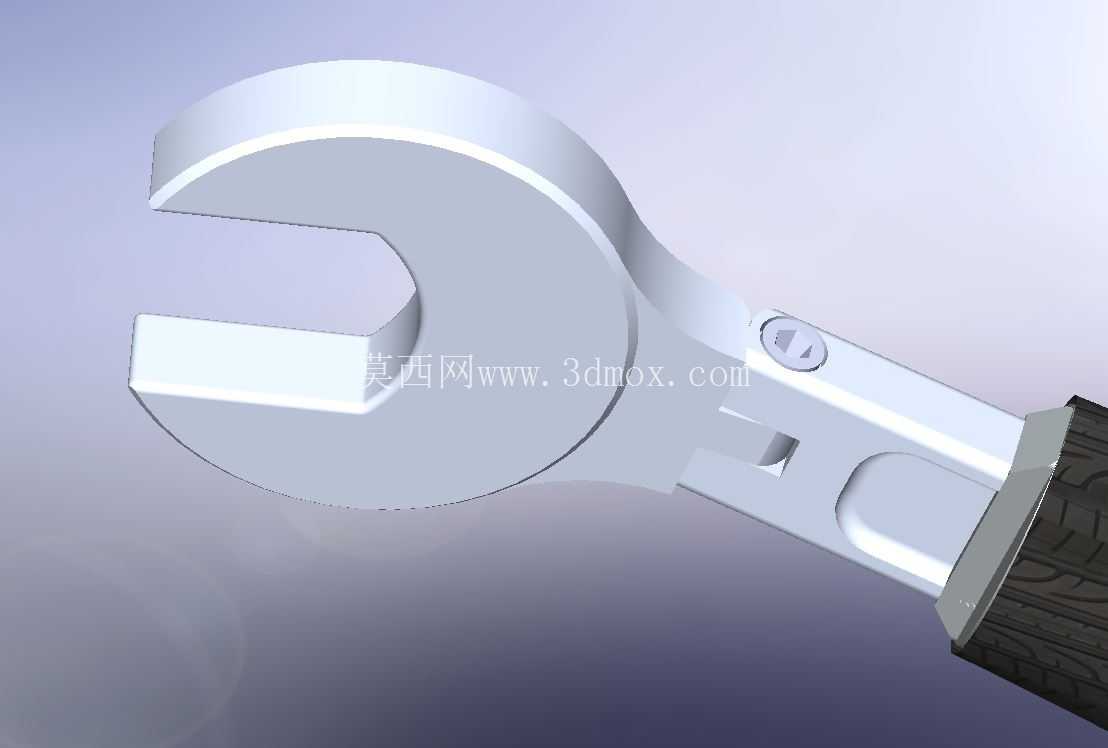

在细节结构上,扳手开口的两个受力面做了15度的倒角处理,既可以快速引导螺栓六角面卡入开口,也能在螺栓存在轻微尺寸偏差时依然保证有效贴合,减少打滑概率。手柄尾部设计了挂孔,可配合安全绳使用,满足高空作业时的工具防坠要求,挂孔的位置做了局部加厚,承受10kg的拉力不会出现变形。整个金属基体的边缘都做了R1的圆角处理,避免使用时划伤操作人员的手部,也不会在剐蹭工件表面时留下明显划痕。建模过程中所有配合面都做了公差标注,转轴与孔的配合采用H7/g6的间隙配合,滑移槽与头部导向块的配合采用H8/f7的间隙配合,保证加工后装配顺畅,不会出现卡滞问题。
