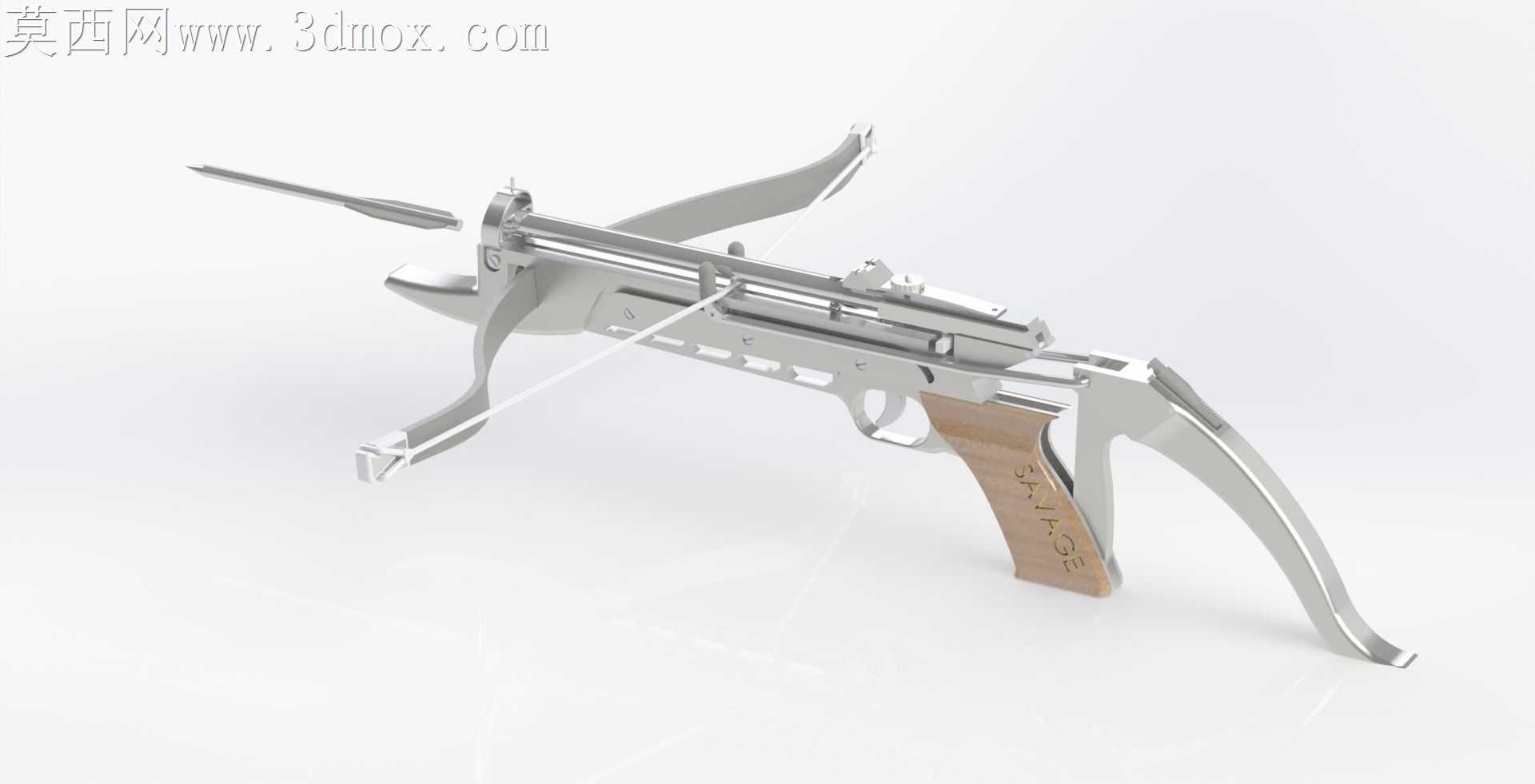

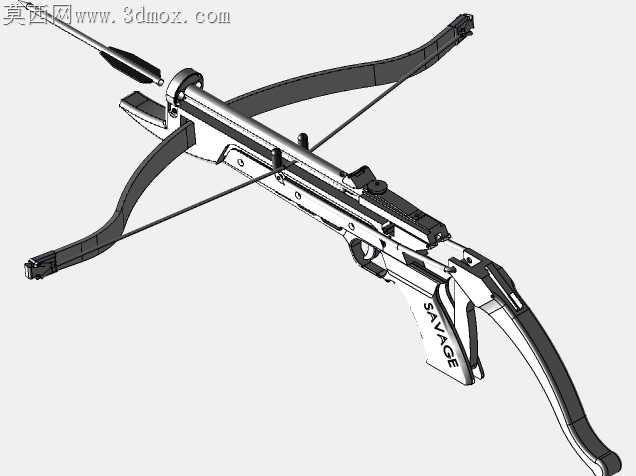

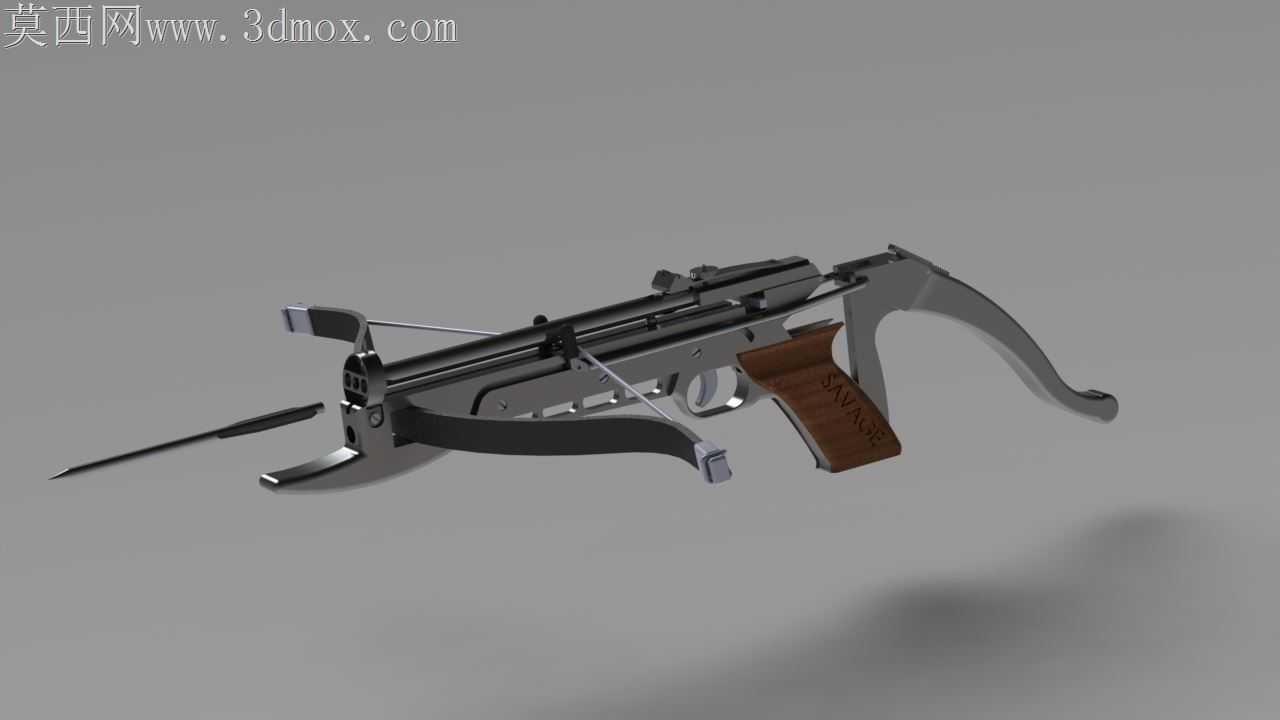

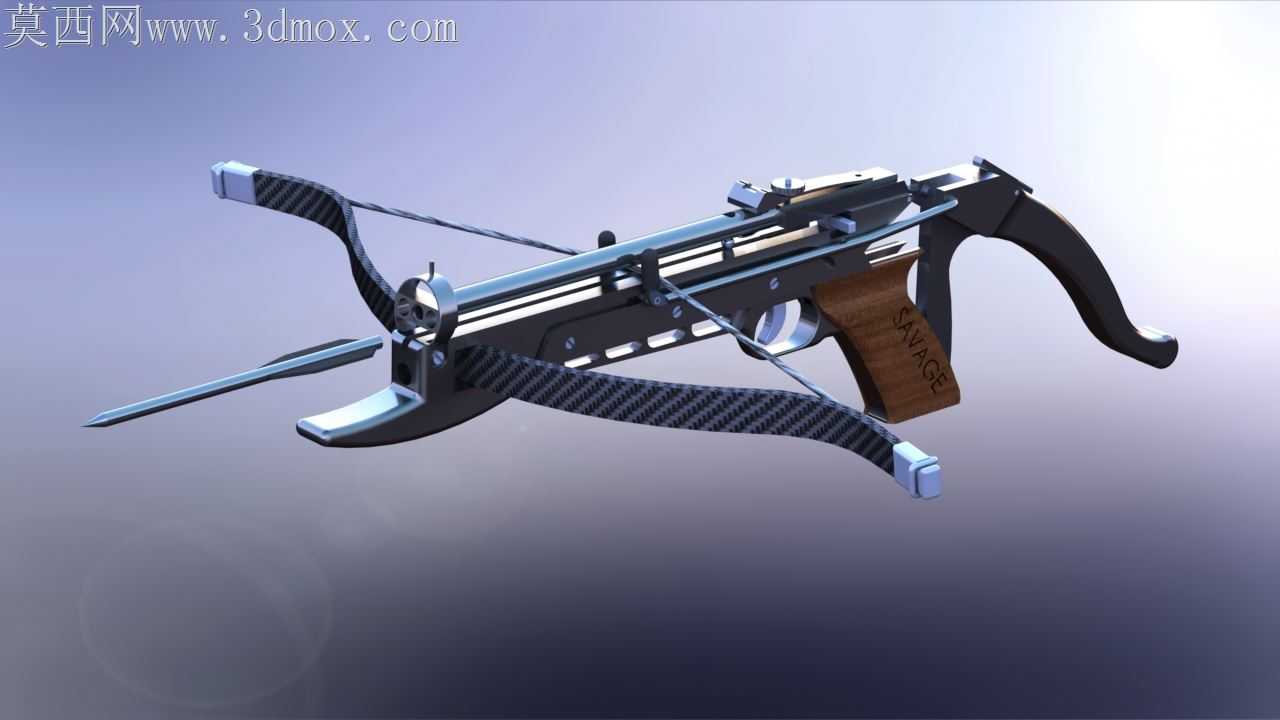

紧凑型手持快速蓄能弩箭结构设计

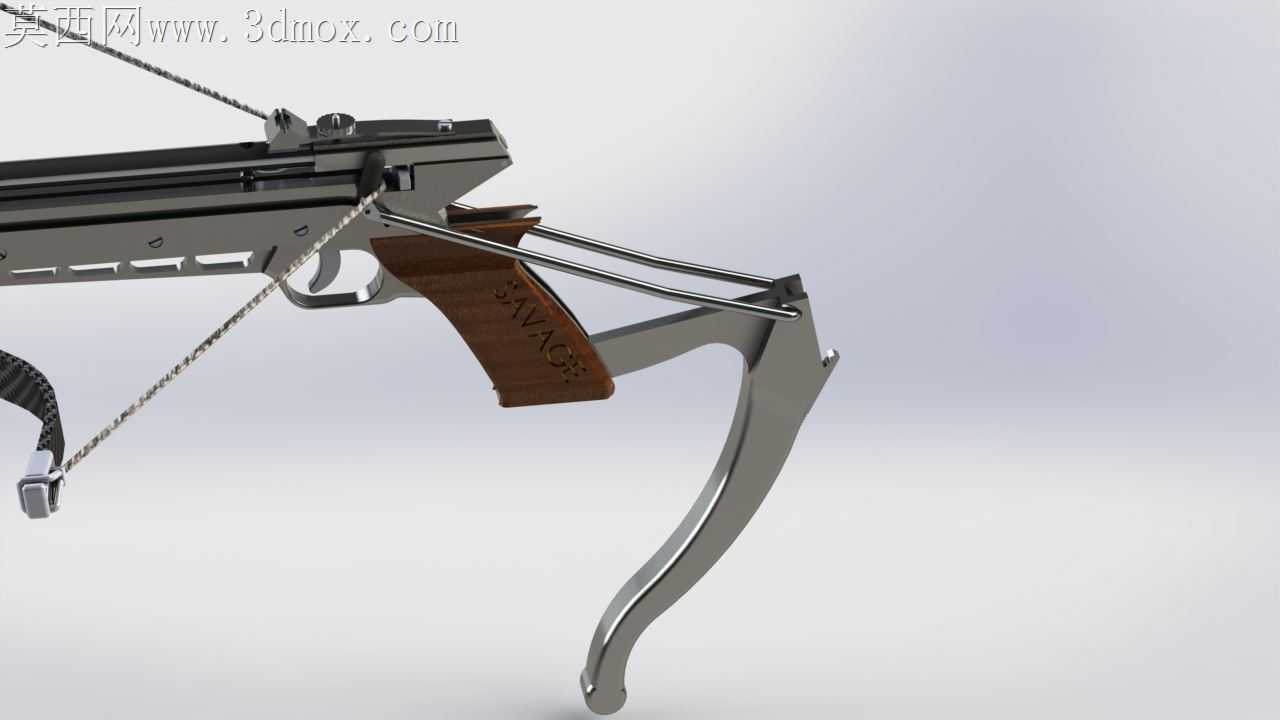

手持类弹射器械的加工适配，最先要解决的是不同材质部件的连接公差问题，这款弩箭的弓臂采用碳纤维叠层裁切工艺，弓臂两端的弦挂座做了内嵌式卡槽设计，避免传统外挂式挂座在反复蓄能冲击下出现的松脱隐患。握把部位选用胡桃木切削成型，握把与金属机匣的连接面做了0.12mm的过盈配合预留，装配时无需额外打胶，靠木质件的微量形变就能实现紧密贴合，长期握持使用也不会出现接缝晃动感。扳机组件的快攻联动结构，所有销轴孔都做了铰刀精加工，孔位同轴度控制在0.02mm以内，扣动扳机时的阻铁释放行程控制在3mm，既不会因为行程过短出现误触发，也不会因为行程过长影响快速击发的响应速度。弓弦采用高强度聚乙烯纤维编织，弦与箭尾的搭扣位置做了定位凸点，每次上弦后箭支的搭放位置偏差不超过0.5mm，能有效降低射弹散布。弓臂与机匣的连接部位做了圆弧过渡的应力分散槽，反复满负荷蓄能时，应力不会集中在连接螺栓的孔位边缘，避免长期使用后出现金属疲劳裂纹。金属机匣的表面做了哑光硬质氧化处理，不会在户外使用时因为反光暴露位置，氧化层厚度控制在15μm，耐磨性能满足日常携行的摩擦损耗需求。箭道的导向槽做了镜面抛光处理，箭支在槽内滑动时的摩擦阻力极低，不会因为剐蹭损耗初速。尾部的肩托做了人体工学弯曲造型，抵肩部位的弧度贴合肩峰轮廓，击发时的后坐力能均匀分散在肩部接触面上，不会出现局部硌压的不适感。蓄能助力的杠杆结构隐藏在机匣内部，上弦时只需将弩箭前端抵在硬质平面向前推，就能通过内部杠杆完成弦的挂接，无需手动拉弦，大幅降低上弦的力度需求，单手即可完成蓄能操作。所有外露的金属棱边都做了R0.8的倒角处理，携行时不会勾挂衣物，握持操作时也不会划伤手部。
