车间垂直物料输送工业升降梯结构

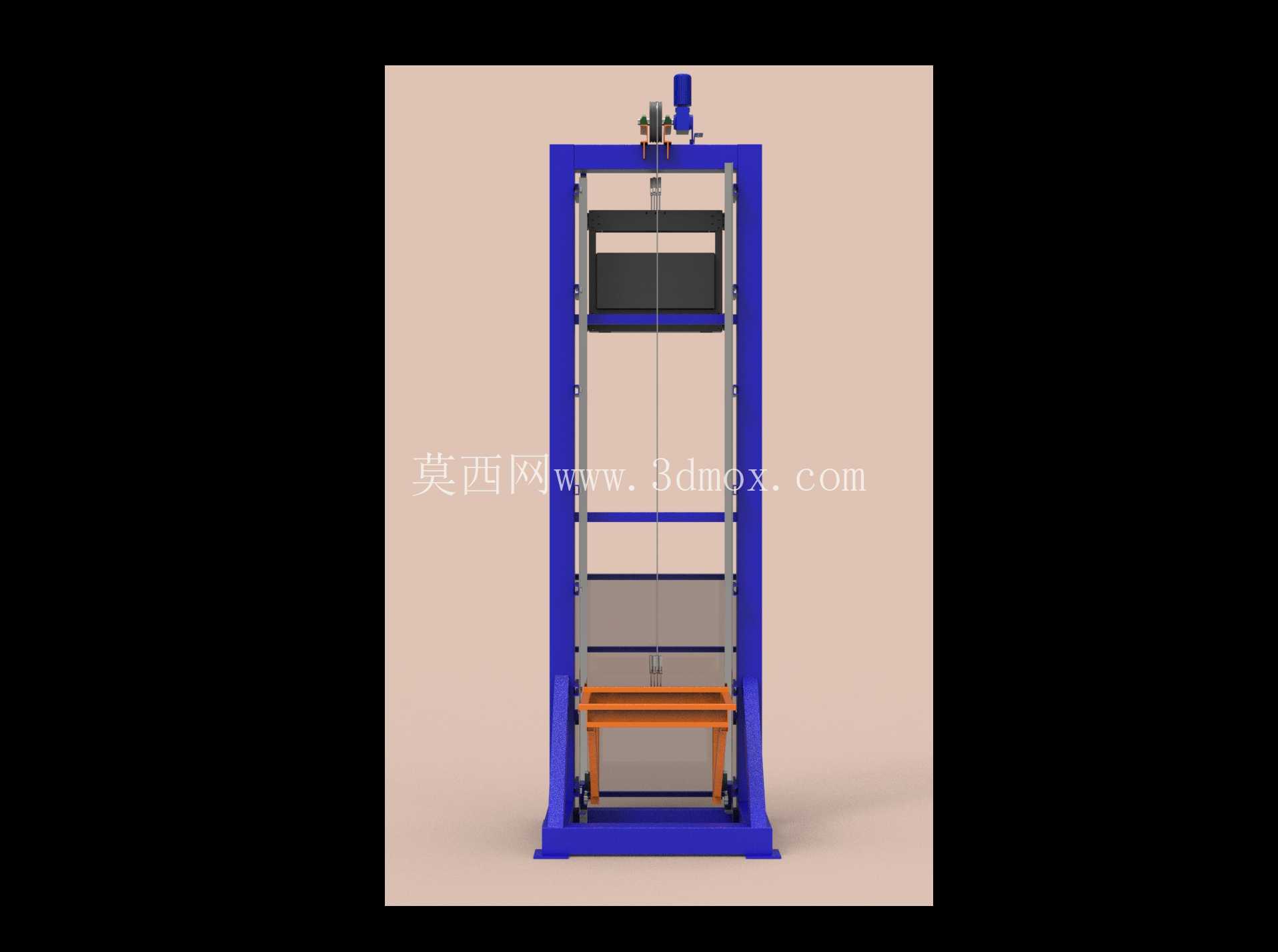

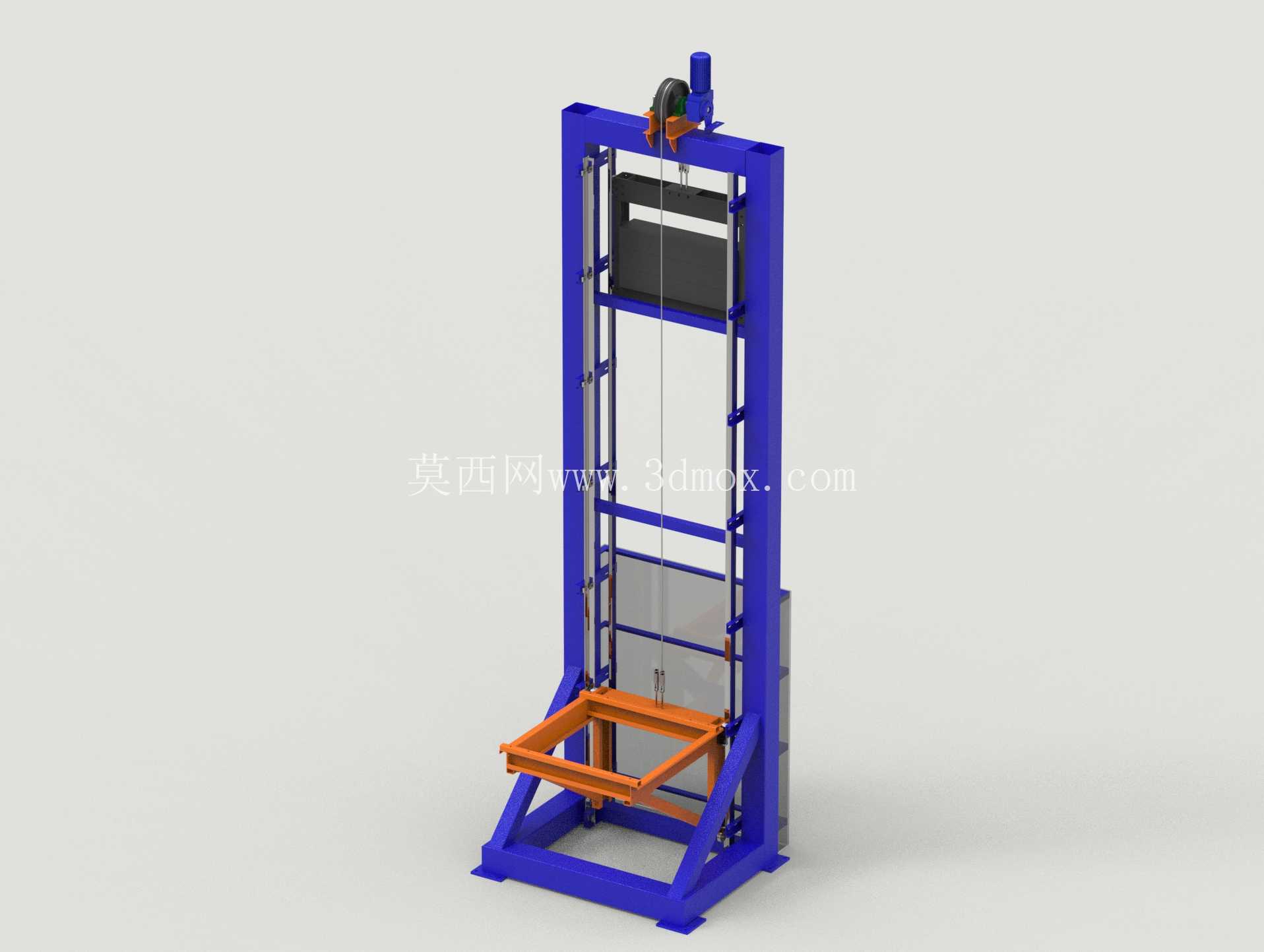

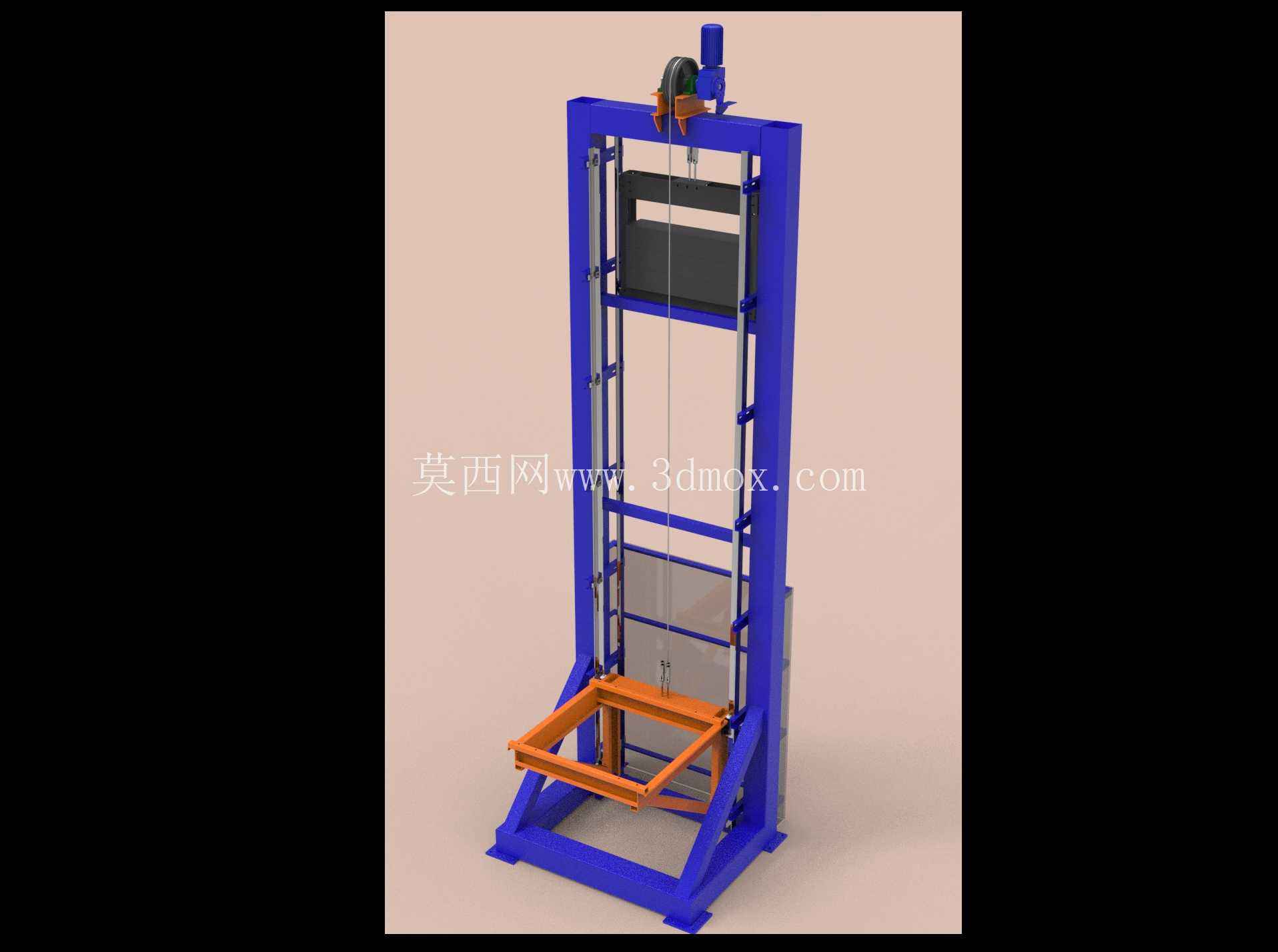

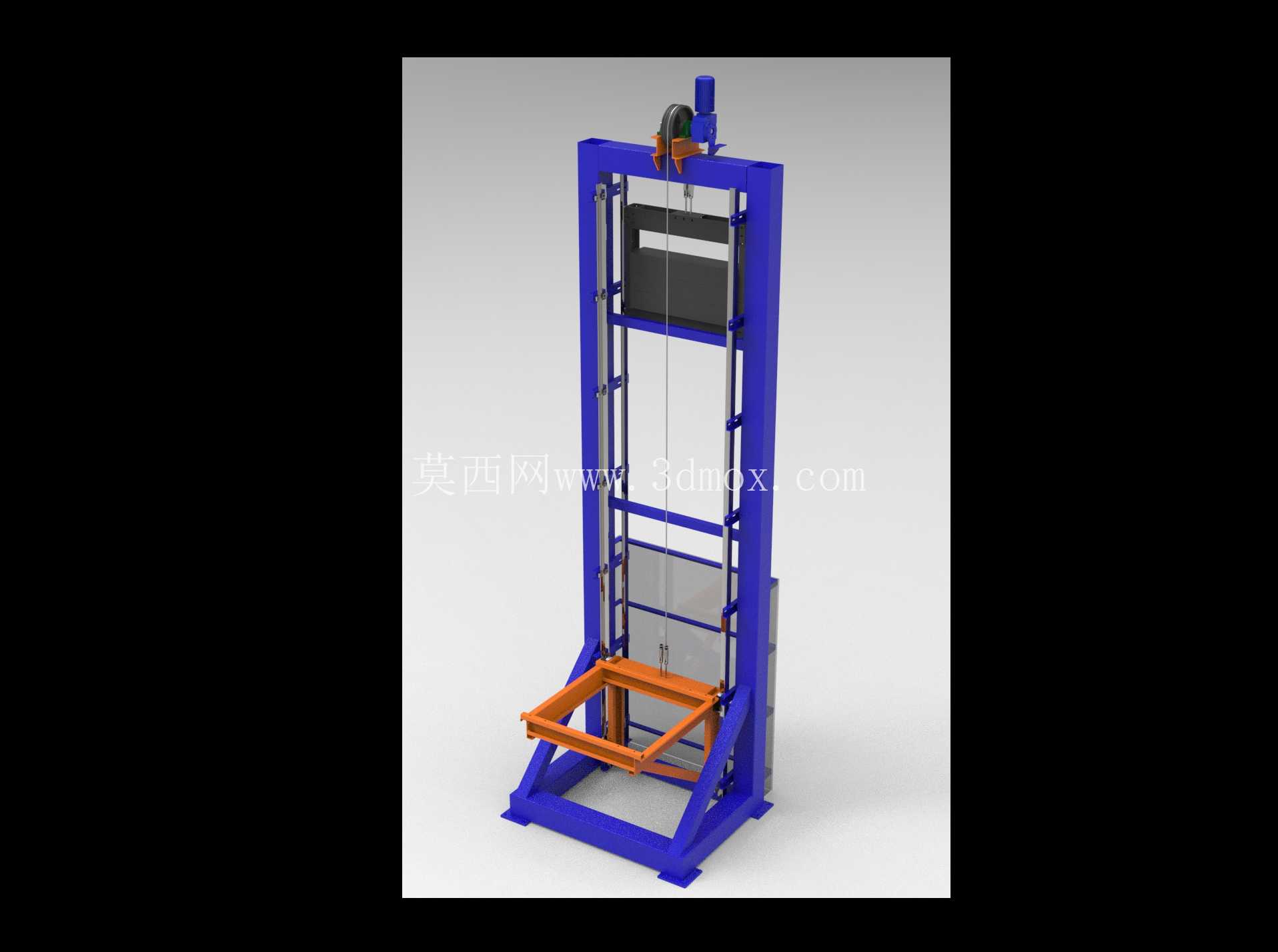

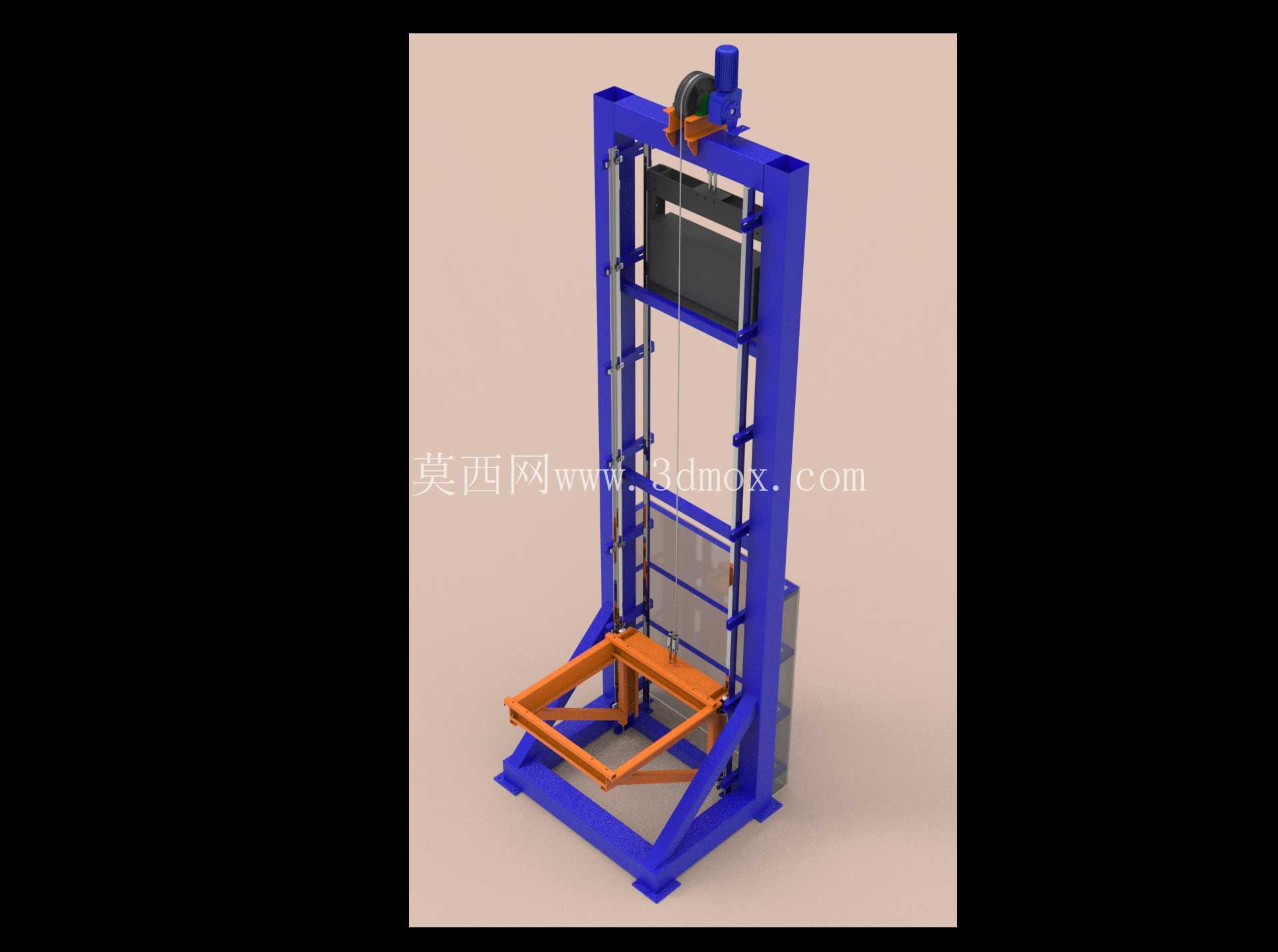

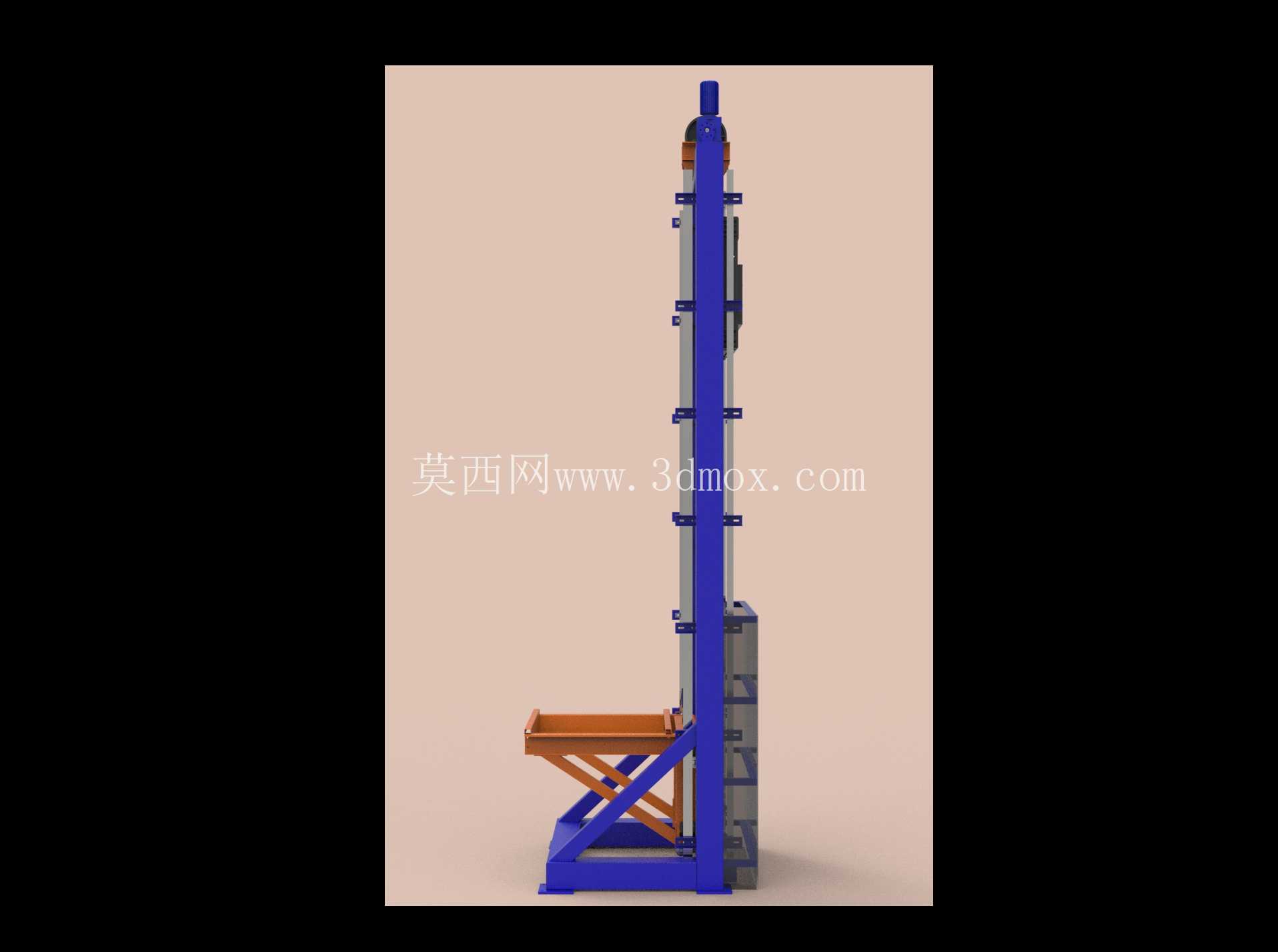

　　这款垂直输送设备主要面向生产车间内的跨楼层物料转运场景，常见于机械加工车间、装配产线、仓储库区的工位间物料传递，可替代人工爬梯搬运、叉车跨层转运的低效作业模式，适配箱装零部件、工装夹具、待加工坯料、成品工件等常规工业载荷的垂直位移需求，尤其适合楼层间开洞尺寸有限、无法安装大型货梯的中小型生产场地。设备主体采用框架式立柱结构，双侧立式槽钢作为主承载导轨基座，底部通过膨胀螺栓与混凝土地面固定，顶部可根据现场安装条件选择与上层楼板钢梁焊接固定或加装斜拉支撑，整体安装边界宽度控制在1.2米至1.5米区间，深度适配0.8米至1.2米的预留洞口，垂直输送行程可根据实际楼层高度在2米到6米区间调整，无需额外开挖地坑，对现有车间地面改造量极小。

　　承载平台采用框架式焊接结构，台面边缘加装高度150mm的挡边，防止转运过程中物料滑落，平台两侧安装导向滚轮组，与主立柱导轨面贴合，保证升降过程中平台无横向晃动，滚轮采用耐磨尼龙材质，运行噪音低于65分贝，不会对车间生产环境造成额外噪声干扰。顶部驱动单元采用曳引式传动结构，电机与减速箱集成安装在顶部机架平台，通过钢丝绳牵引承载平台沿导轨做垂直往复运动，驱动单元旁设置防坠安全锁机构，当钢丝绳出现松弛、断裂异常时，安全锁会瞬间卡紧导轨，将平台锁定在当前位置，避免坠台风险，设备上下端均安装限位行程开关，平台运行至上下极限位置时自动切断动力输出，防止冲顶或蹲底故障。

　　设备操作可根据使用需求选择面板按钮控制或外接遥控操作，每层停靠位置可设置定位挡块，保证平台停靠后与楼层地面齐平，方便手动液压车、周转小车直接推上平台，无需额外抬升作业。设计过程中优先考虑了设备的拆装便捷性，主框架采用分段式螺栓拼接结构，无需大型吊装设备即可完成现场组装，单台设备的组装调试周期可控制在1个工作日内，适配多数中小工厂的快速投产需求。导轨接触面预留了润滑脂加注通道，日常维护仅需每3个月对导向滚轮、钢丝绳表面涂抹润滑脂即可，易损件均采用通用标准件，无需定制特殊配件即可完成更换。

　　设备侧面可选装防护网或钣金护板，避免运行过程中人员肢体误入升降行程范围，适配不同车间的安全生产管理要求，对于洁净度要求较高的装配车间，还可在平台表面铺设防静电胶皮，防止静电对精密电子零部件造成损伤。从结构受力角度来看，主立柱截面选型经过载荷校核，在额定载荷500kg的工况下，立柱最大变形量控制在1/1000以内，保证长期满载运行不会出现框架变形问题，底部安装脚座设置了长条形调节孔，可在安装时微调设备整体垂直度，降低对地面预埋精度的要求。
