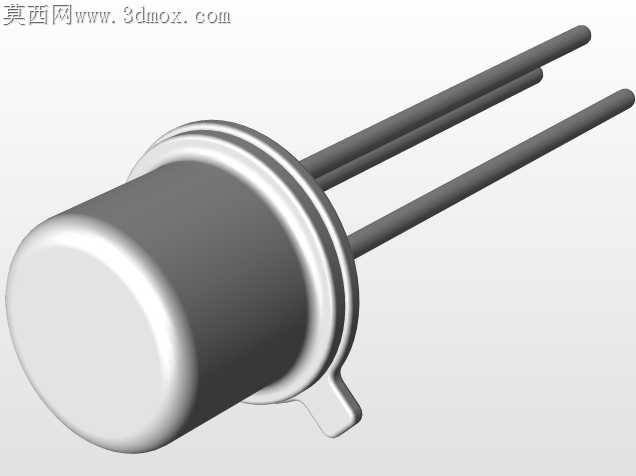

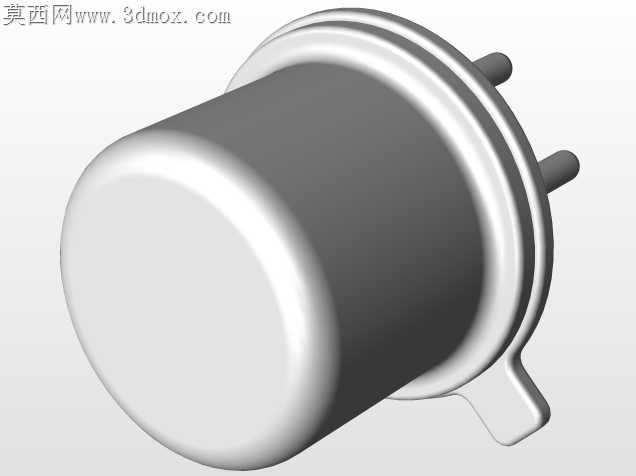

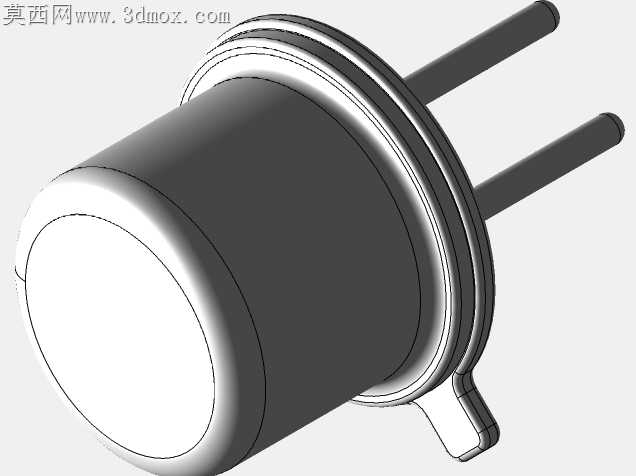

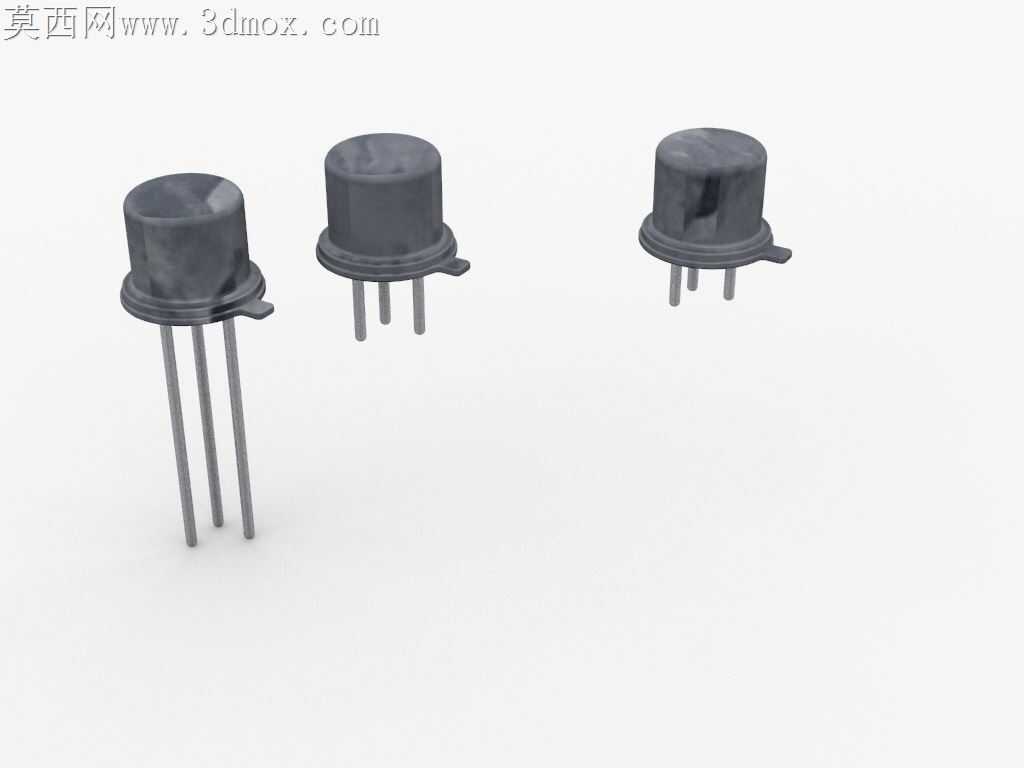

三种不同引线长度TO-18晶体管金属外壳

小功率金属封装晶体管的引线成型工序里，最容易出现的批量不良就是引线根部应力集中导致的封接玻璃开裂，这组TO-18封装外壳的三维结构，刚好把不同引线长度对应的封接区应力差异做了精准还原。金属管帽和底座的冷压封接边做了0.12mm的圆角过渡，没有尖锐棱边，避免封接时金属切削碎屑掉入管腔污染芯片，管帽内壁的粗糙度控制在Ra1.6以内，既不会因为过于光滑导致封接胶附着力不足，也不会因为粗糙度过高残留清洗液。三个版本的引线长度差分别是2.3mm、4.7mm，对应不同PCB板的插装高度需求，长引线版本的引线根部做了0.3mm的加粗过渡段，插装时即使受到侧向推力，应力也会分散在加粗段，不会直接传导到玻璃绝缘子位置造成漏气。引线的直径公差控制在±0.02mm，刚好匹配标准PCB板的0.8mm插装孔，插装时不需要额外扩孔，波峰焊时焊锡能顺着引线和孔壁的间隙均匀爬升，不会出现虚焊或者透锡不良的问题。管座上的定位小凸耳尺寸做了精准限位，和PCB板上的定位缺口配合时，能保证晶体管的引脚极性完全对齐，不会出现插反导致的电路烧毁问题。金属外壳的壁厚是0.25mm，兼顾了散热性能和结构强度，小功率器件工作时产生的热量能通过金属外壳快速散出，同时手工焊接时外壳不会因为烙铁温度过高出现变形凹陷。引线表面做了镀锡处理，镀层厚度控制在5μm到8μm之间，既保证了可焊性，也不会因为镀层过厚导致引线直径超差插不进PCB孔。不同引线长度的版本在管座内部的引线弯折弧度也做了对应调整，长引线的内部弯折半径更大，避免引线和管座内壁接触造成短路，短引线版本的内部弯折更紧凑，给管芯绑定留出足够的操作空间。封接玻璃的位置做了0.05mm的下沉设计，封接完成后玻璃表面不会突出管座平面，贴装导热垫片时能完全贴合，不会出现间隙导致热阻升高。
