该环形构件核心应用场景集中在流体输送、通风散热、动力推进类设备的通流端,可作为轴流风机的导风轮缘、小型涵道推进器的外涵道整流段、离心式流体设备的出口导流环使用,也可适配在需要环形导流的工业通风管路、特种散热模组的风道结构中,承担约束流体流向、降低通流紊流损失、提升流体输出效率的作用。从实际使用功能来看,构件外圈为等厚度的环形筒体结构,作为整个部件的安装承载基体,可通过外圈侧壁的定位止口与相邻设备段完成同轴装配,安装时需保证筒体端面与相邻连接段的端面平行度控制在合理公差范围内,避免装配后出现通流截面错位引发的流场畸变。

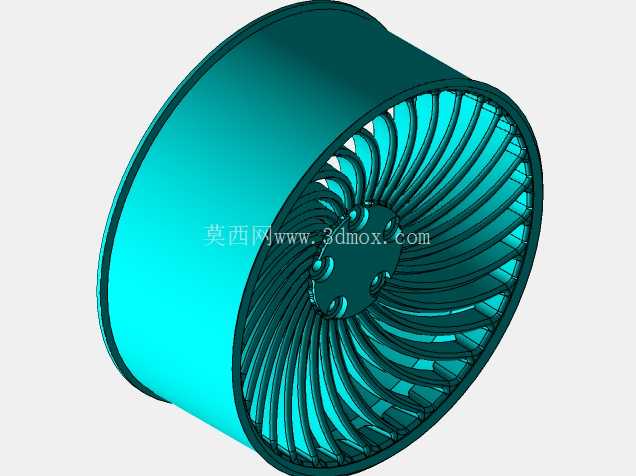

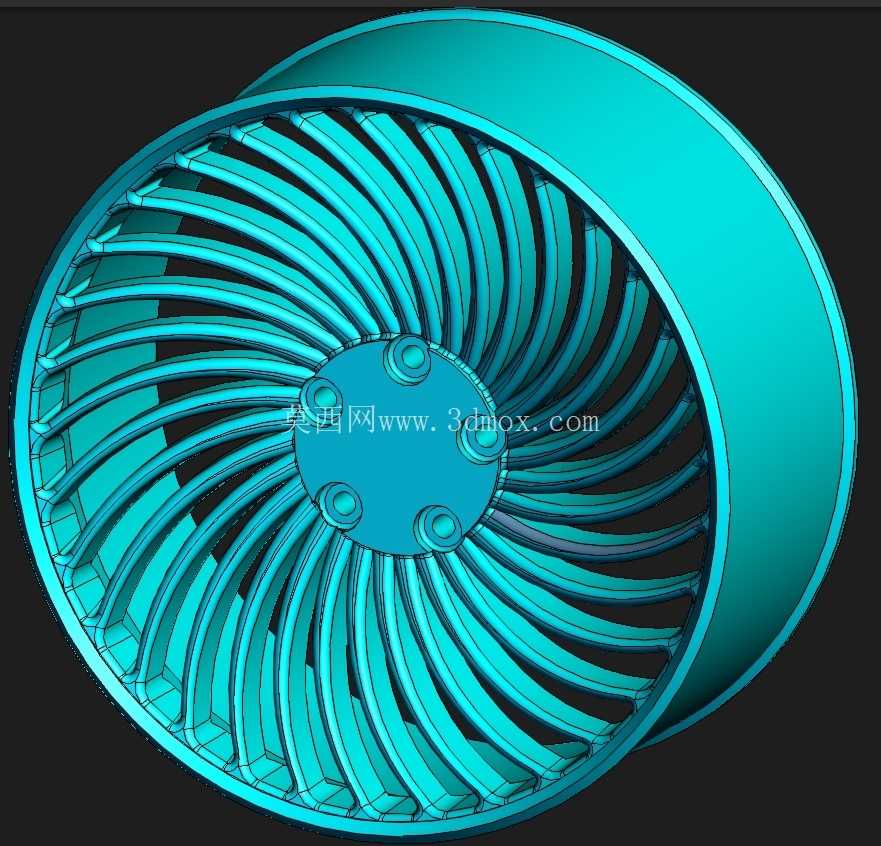

内圈均匀排布的螺旋式叶片沿环形空间周向等角度分布,叶片型线采用变曲率设计,从内圈安装座位置向外圈筒体内壁平滑过渡,叶片与内外圈的连接位置均做了圆角过渡处理,既可以降低流体在叶片根部的流动阻力,也能减少应力集中,提升构件在高速流体冲击下的结构强度。内圈的安装座上预留了六个均匀分布的安装孔,可通过紧固件与中心传动轴或者固定支撑座连接,安装孔的位置度公差需严格控制,保证装配后整个构件的旋转同轴度,避免高速转动时出现动不平衡量超标的问题。设计过程中,首先根据目标工况的通流流量、额定流速参数确定环形筒体的内外径尺寸,保证通流截面面积满足流量要求,避免通流截面过小导致流速过高引发的流动噪声与阻力损失;随后根据流体的进出角度差计算螺旋叶片的导程与安装角,确保流体经过叶片区域时可以平滑改变流向,减少叶片入口处的冲击损失;叶片的厚度从根部到端部采用渐变设计,根部厚度更大以承载流体冲击的弯矩,端部厚度适当减薄以降低通流阻挡率,提升通流效率。
在安装边界方面,构件的轴向长度需匹配相邻设备段的安装空间,外圈筒体的外径需与对接的管路或者涵道内径保持合理的配合公差,既不能间隙过大导致流体泄漏,也不能过盈量过大造成装配困难;内圈安装座的中心孔尺寸需与支撑轴径匹配,安装孔的孔径需适配对应规格的紧固件,保证连接可靠性。实际应用中,该构件如果作为旋转部件使用,还需在建模完成后进行动平衡仿真校验,对叶片的质量分布进行微调,避免高速旋转时产生振动;如果作为固定导流部件使用,则需要校核叶片与筒体连接位置的结构强度,确保在额定风压或者液压冲击下不会出现叶片变形、断裂的问题。
叶片的螺旋升角设计充分考虑了流体的轴向与周向速度分量匹配,能够将进入环形通道的流体调整为目标方向的均匀流,减少下游流场的紊流区域,对于提升整个流体系统的运行效率、降低运行噪声有明显作用。整个构件的曲面过渡均采用连续曲率设计,不存在尖锐棱角,既可以降低流体流动过程中的局部阻力,也能减少加工过程中的应力集中问题,适配常规的数控加工或者3D打印成型工艺,在小批量试制阶段可以直接通过三维模型导出加工程序完成样件制作,后续批量生产时也可根据材质选择对应的压铸、注塑或者铸造工艺完成成型。
