多规格色环电阻阵列排布教学演示模型

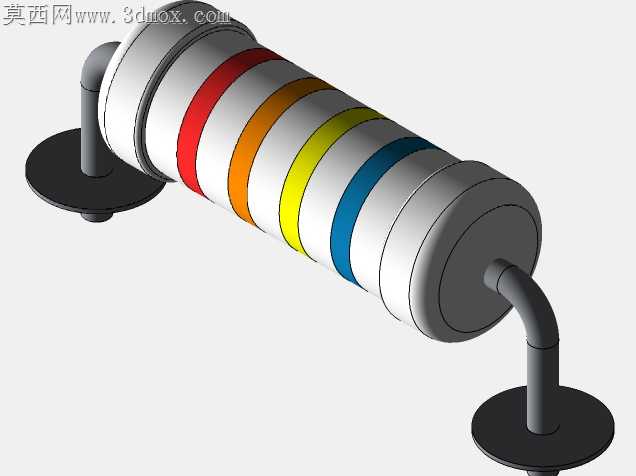

电子装联实训现场最容易被忽略的细节，就是色环电阻的引脚成型与排布公差，不少新手在面包板或PCB上插装电阻时，常因为引脚弯折角度不一致、色环朝向混乱，导致后续调试读值效率极低，甚至出现错读阻值引发的电路故障。这套阵列排布的电阻模型，完全贴合实训场景的装联需求做了细节还原，每支电阻两端的金属端盖与陶瓷主体的衔接处，都做了微小的圆角过渡，避免建模时出现尖锐棱边，和真实电阻的包封工艺特征完全匹配。不同阻值对应的色环宽度、色带间距都严格遵循电子工业标准，没有出现色带错位、宽度不均的问题，每一排电阻的引脚弯折半径统一控制在1.5倍引脚直径的合理区间，既不会因为弯折半径过小导致引脚金属疲劳断裂，也不会因为半径过大占用过多板上空间。引脚伸出端的长度保持一致，阵列排布时相邻电阻的引脚不会出现干涉，横向与纵向的间距刚好匹配标准面包板的孔位间距，不需要额外调整位置就能直接模拟插装过程。陶瓷电阻主体的表面做了细微的哑光质感处理，没有过度光滑的塑料感，金属端盖的反光度调试得恰到好处，能清晰区分陶瓷基体与金属端盖的材质差异，色环的色彩饱和度控制在贴近真实碳膜电阻的色漆效果，没有出现过于艳丽失真的情况。阵列里不同阻值的电阻错落排布，刚好覆盖了实训中最常用的几类阻值区间，能直接用于色环读值的实操练习，不用额外单独调取单个电阻模型。引脚与电阻主体的衔接位置做了微小的包覆结构，还原了真实电阻引脚与端盖压接后的工艺特征，没有出现引脚与主体穿模、衔接缝隙过大的问题。每支电阻的轴向对齐度误差控制在极小范围内，阵列排布后整体视觉整齐，不会出现高低错落、轴向偏移的情况，用来做电路装配演示时，能清晰展示规范装联后的排布效果，帮实训学员快速建立标准装联的视觉认知，避免实际操作中出现排布杂乱、引脚过长易短路的问题。
