50英尺斗式高空作业卡车结构设计

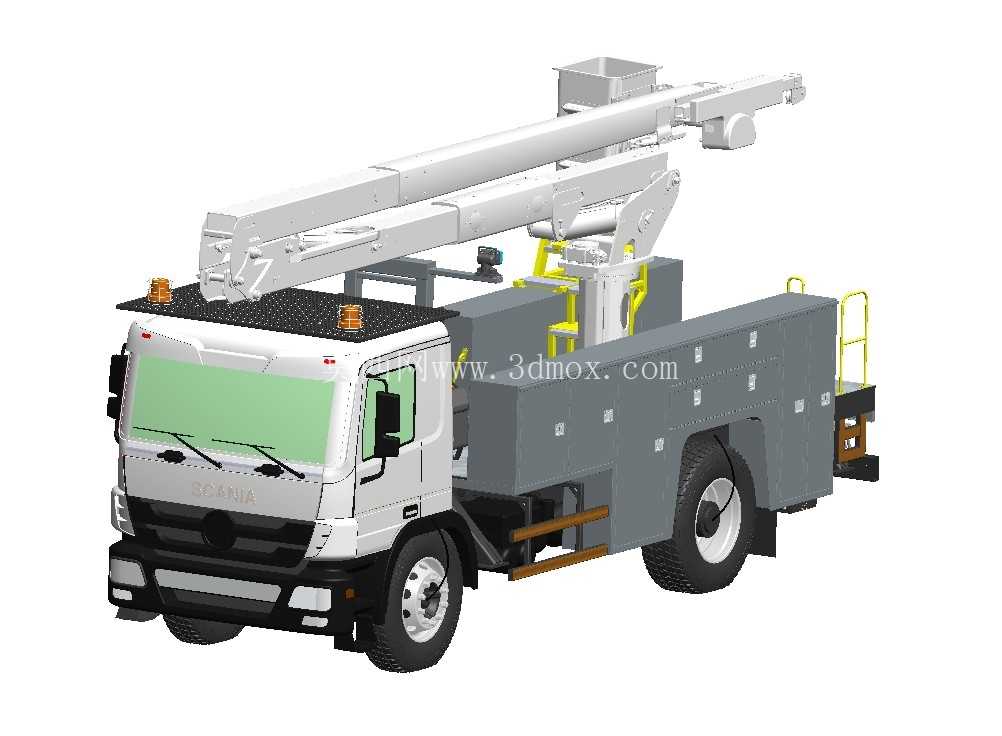

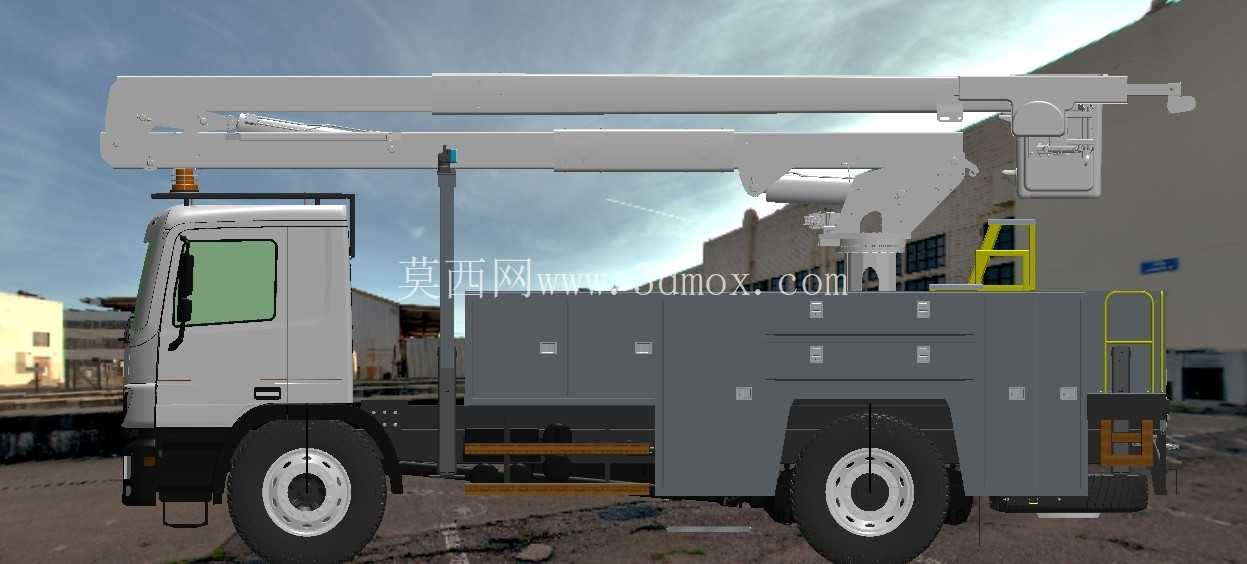

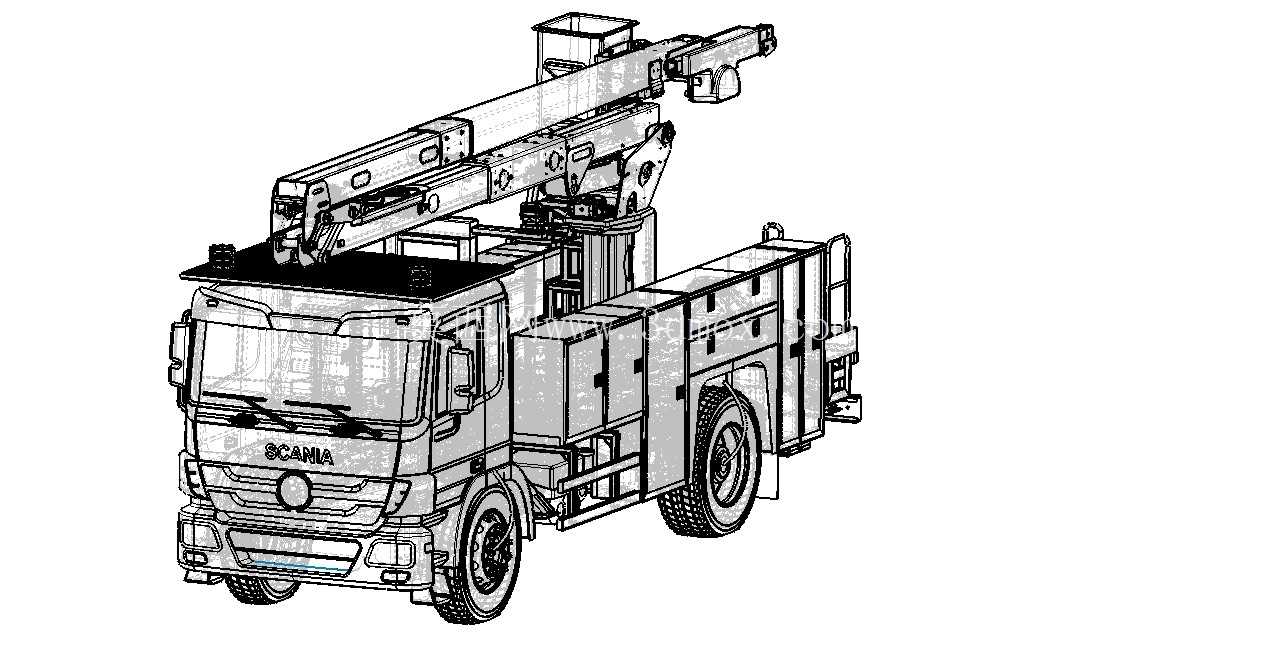

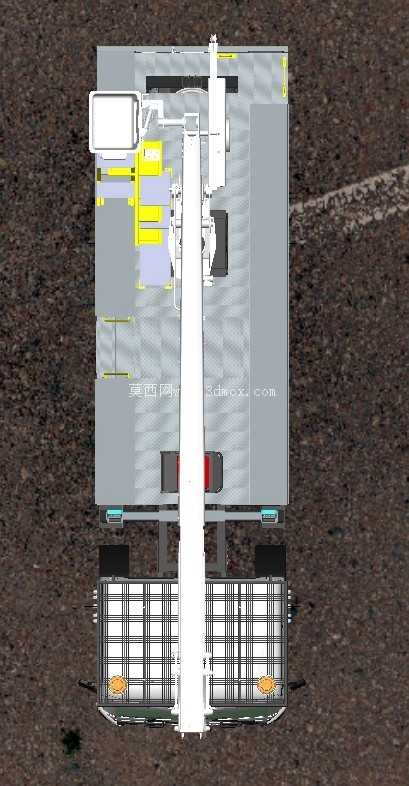

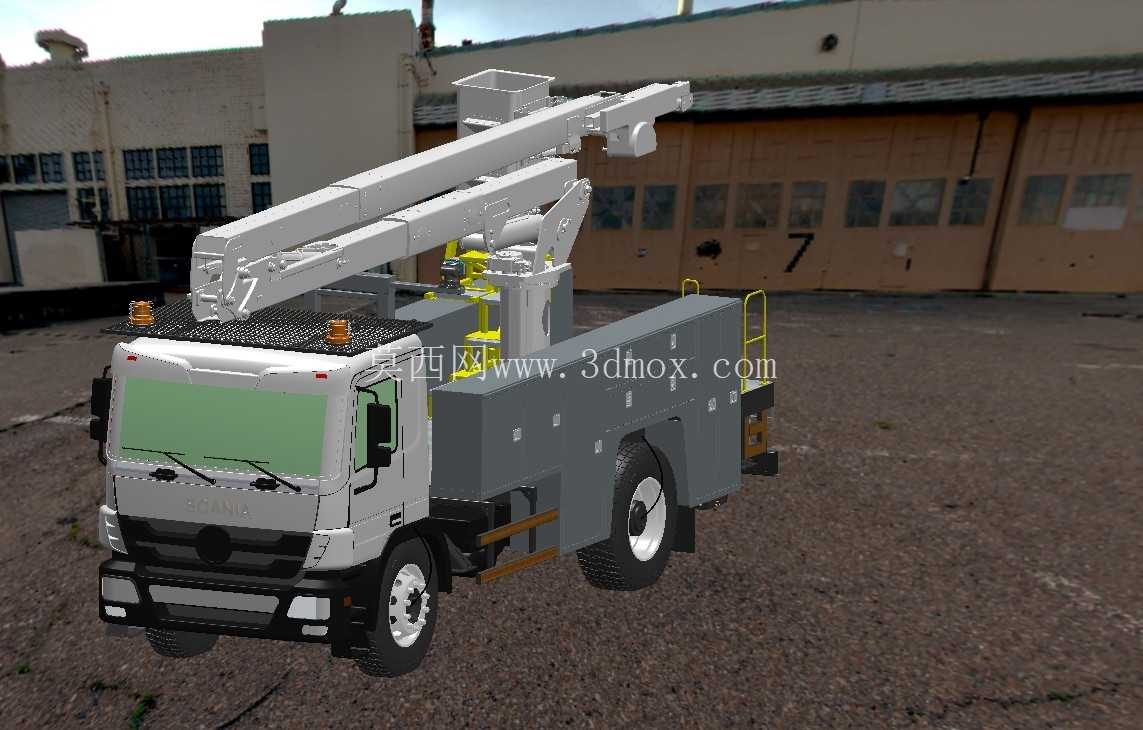

　　在配电线路运维、城区街道照明设施检修、通信线路架设、行道树修剪这类需要临空作业的场景里，带折叠液压臂的斗式高空作业卡车一直是一线作业的核心载具，不同于拖挂式高空作业平台需要额外牵引车转运，这类集成在卡车底盘上的作业设备转场速度快，抵达作业点位后能快速完成支腿撑展、臂架抬升的全流程准备，适配城市路网下多点位流动作业的需求。这套三维结构完整还原了YKT50 Hi-Ranger型高空作业斗车的全装配关系，从底盘承载结构、副车架加固层、全铰接式液压臂组、末端载人作业斗到车身侧部的工具舱、爬梯、安全护栏都做了等比例还原，没有做简化的外观包覆处理，每一处铰接点的销轴连接、液压油缸的安装座、臂架内部的走管走线空间都保留了实际的结构特征，方便结构设计人员参考不同部件的安装边界。做这类高空作业车的结构设计时，首先要匹配底盘的承载上限，50英尺作业高度对应的臂架全伸长度接近15.2米，臂架抬升、回转过程中产生的倾覆力矩会直接传递到副车架和支腿结构上，所以模型里副车架和底盘纵梁的连接点做了密集的加强筋布局，四个支腿的伸展行程预留了足够的调节量，能在不平整的路面上调整到水平支撑状态，支腿盘的接地面积也做了对应放大，避免软基路面作业时出现支腿下陷的风险。

　　臂架采用多节铰接的折叠结构，相比直伸臂结构，折叠臂在收车状态下的整体长度更短，不会超出卡车底盘的尾部太多，满足城市道路通行的外廓尺寸要求，臂架的每一节铰接位置都匹配了对应的液压油缸驱动，能实现臂架的变幅、折叠、回转复合动作，作业斗和臂架末端的连接位置预留了水平调节机构的安装空间，不管臂架处于什么角度，作业斗都能保持水平状态，保障斗内作业人员的站立稳定性。车身侧部的工具舱做了分舱布局，靠近车头位置的舱体用来放置液压系统的动力单元、控制阀组，中部和尾部的舱体可以存放作业用的工具、耗材、安全防护装备，舱门采用上翻式带气弹簧支撑的结构，打开后能形成临时的遮雨空间，方便作业人员在雨天临时存放工具。

　　车身顶部的操作平台做了防滑花纹板铺装，周边设置了可折叠的安全护栏，人员站在车顶整理臂架、做日常检修时不需要额外搭设临时防护结构，爬梯设置在臂架的侧下方，踏步做了防滑齿处理，爬梯和车身平台的衔接位置做了圆弧过渡，避免人员上下时磕碰。在实际的结构验证环节，这类等比例模型可以直接导入运动仿真模块，模拟臂架从收车状态到全伸最高作业位置的全行程动作，检查不同节臂之间是否存在运动干涉，液压油缸的行程是否匹配臂架的变幅角度，支腿伸展后和车身周边部件是否存在位置冲突，同时也能结合材料参数校核臂架在最大作业幅度、额定载人载物重量下的结构变形量，确保臂架末端的挠度在安全允许范围内。

　　模型里的作业斗内部预留了工具固定点、安全带挂点的安装位置，斗体边缘做了防磕碰的包边处理，斗体和臂架连接的位置设置了回转支撑，作业人员在斗内就能小范围调整作业位置，不需要频繁操作整车的臂架回转动作。对于刚接触专用车结构设计的人员来说，这套模型可以直观理解高空作业车从上装到底盘的载荷传递路径，明白副车架在分散上装载荷、避免底盘纵梁局部应力集中的作用，也能参考液压管路沿臂架布置的固定方式，避免臂架动作时管路出现拉扯、磨损的问题；对于做设备选型的工程人员来说，可以直接参考模型的外廓尺寸，判断这类50英尺作业高度的斗车是否能满足对应项目的作业半径、通行宽度要求，提前规划作业点位的支腿撑展空间，避免进场后因为空间不足无法开展作业。不同于很多只做外观曲面的展示模型，这套结构把每一处连接螺栓的安装位、管线的固定卡扣、警示灯的安装座都做了还原，甚至车身侧部的反光标识粘贴位置、尾部的防撞缓冲结构都和实际量产车型保持一致，不管是做结构改进设计、作业场景模拟，还是做运维培训的演示教具，都能直接复用对应的结构特征，不需要再花大量时间补做细节结构。
