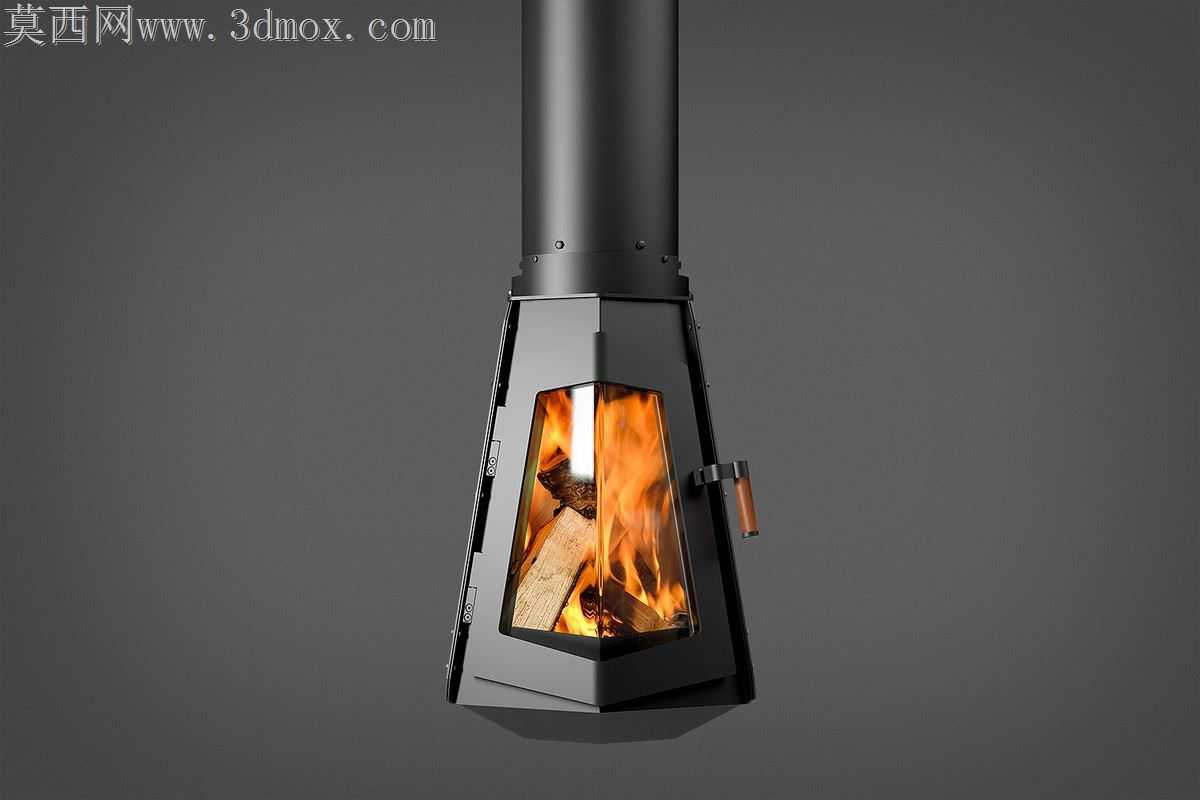

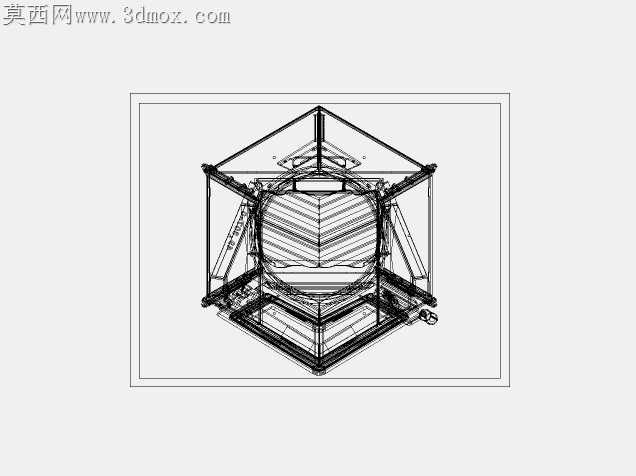

荷兰设计悬挂式燃木取暖壁炉结构

悬挂式燃木壁炉的落地加工最容易踩的坑，是烟管对接处的热变形漏烟问题，常规直连结构在持续高温烘烤下，焊缝热胀冷缩产生的微缝隙会让烟气倒灌进室内，这款炉体在烟管衔接段做了双层嵌套的止口结构，内层导烟管和外层装饰管之间预留了3mm的热膨胀间隙，不用额外打高温密封胶，就能抵消400摄氏度工况下的金属形变量，避免长期使用后的漏烟隐患。炉身的多面观火玻璃压装结构没有用常规的螺丝直压方式，玻璃和金属框架之间嵌了一圈定制截面的陶瓷纤维密封条，压条做了分段式的浮动设计，每段压条单独用碟簧预紧，就算玻璃受热出现微量的翘曲变形，每段压条都能自适应贴合，不会出现局部压应力过大导致的玻璃炸裂问题，也不会因为密封不严出现漏烟。炉门的铰链做了偏心可调的结构，安装时可以根据门框的焊接变形量微调铰链的偏心轴位置，让炉门闭合时整圈密封条的压缩量保持在1.5mm到2mm的合理区间，既保证锁闭后的密封性能，又不会因为压缩量过大导致开关门阻力过大，长期使用磨损后也能通过微调偏心轴补偿间隙，不用整体更换铰链配件。炉体内部的燃木承托格栅没有做成固定焊接结构，采用了抽拉式的分体安装设计，格栅和炉体内壁之间预留了足够的膨胀间隙，高温下格栅形变不会顶到炉体内壁造成外板鼓包，日常清理灰烬时可以直接抽出格栅，不用伸手进高温炉膛操作。底部的集灰盒做了抽拉式的密封结构，集灰盒和炉体衔接处有一圈挡火边，就算燃木过程中拉开集灰盒清理，也不会有火星从缝隙掉出引发安全隐患，抽拉轨道用了耐高温的铸铁材质，不会因为长期高温出现锈蚀卡滞。炉身的多边形折边结构没有用多块板材拼接焊接的工艺，整面外板用数控折弯一次成型，仅在背部留了一条纵向焊缝，减少了焊接变形的校正工作量，折边处的圆角半径刚好匹配常规折弯刀具的加工参数，不用定制特殊刀具就能加工，有效控制了单件加工的成本。表面的耐高温涂层做了两层结构，底层是防锈耐高温的无机锌涂层，面层是哑光黑的耐高温硅酮涂层，就算炉体外表面温度升到200摄氏度以上，涂层也不会出现变色脱落的问题，观火面的玻璃用了微晶耐火材质，能承受800摄氏度的温差冲击，就算冷水溅到高温玻璃上也不会炸裂。烟管顶部的防回风罩做了锥形的导风结构，不管室外是哪个方向的风，都能顺着锥面导流，不会出现风压倒灌把烟气压回室内的问题，防回风罩和烟管之间用了插接式的固定结构，安装时不用拧螺丝，直接插到位就能锁止，后期清理烟管积灰时可以快速拆卸。
