VAZ2108汽车后轮毂轴头结构设计

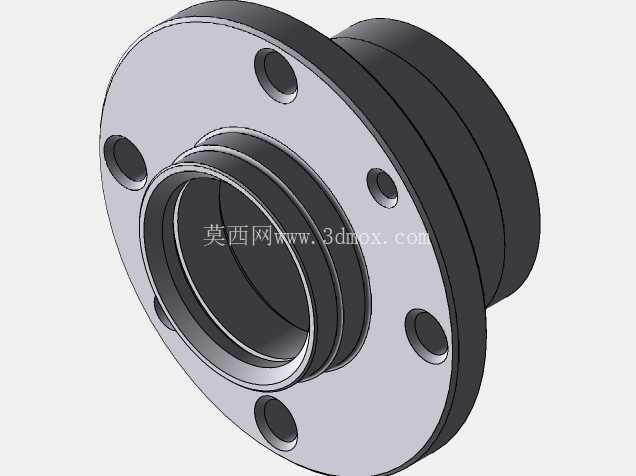

　　轮端连接部件作为底盘行走系统的核心受力件，直接决定行驶过程中车轮的定位精度与载荷传递可靠性，这款适配VAZ2108车型的后轮毂轴头，主要承担非驱动后轮的旋转支撑、轮辋固定以及与后转向节的装配对接功能，在日常行驶中需要持续传递车身垂直载荷、制动时的纵向冲击以及过弯时的侧向力矩，对结构强度、形位公差控制都有明确的工程要求。从结构设计逻辑来看，该部件采用一体化法兰盘加轴颈的整体式构型，法兰端面均匀分布6个螺栓过孔，对应轮辋的安装孔位，孔位的位置度公差严格控制在0.1mm以内，避免装配后车轮出现端面跳动量超标的问题，防止高速行驶时产生车轮抖动、轮胎偏磨的故障。轴颈部分采用阶梯式变径设计，不同轴段分别对应轮毂轴承内圈的配合面、油封安装位以及轴向定位台阶，配合面的圆柱度公差控制在0.008mm范围内，保证轴承压装后不会出现偏载，延长轴承的实际使用寿命。法兰盘与轴颈的过渡位置设计有大圆角卸荷结构，避免应力集中，在车辆经过颠簸路面承受冲击载荷时，过渡位置不会因为应力突变产生疲劳裂纹，这也是底盘承载类零件设计中需要重点考量的细节，很多早期的失效案例都是因为过渡圆角过小，长期交变载荷作用下出现断裂故障。

　　从安装边界来看，该轴头的轴向定位依靠轴颈根部的台阶面与转向节安装座端面贴合，装配时轴承内圈与轴颈采用过盈配合，过盈量控制在0.02-0.04mm之间，既保证轴承与轴颈的同步旋转，又不会因为过盈量过大导致轴承内圈胀大，影响轴承的初始游隙。法兰端面的安装孔采用通孔设计，螺栓穿过孔位后直接与轮辋的螺母座配合，孔口位置设计有微小倒角，方便装配时螺栓顺利导入，也能消除孔口的毛刺应力集中。部件外侧的环形凹槽对应油封的安装位置，凹槽的深度与宽度尺寸严格匹配对应规格的橡胶油封尺寸，装配后油封唇口与转向节上的密封配合面紧密贴合，防止轴承腔内的润滑脂泄漏，同时阻挡外界的泥水、沙尘进入轴承滚道，避免轴承出现早期磨损失效。

　　在实际应用场景中，这类后轮毂轴头多用于前置前驱车型的非驱动后轮，不需要传递半轴的驱动力矩，只需要承担车轮旋转的支撑功能，相比驱动轮的轮毂单元结构更简单，维护成本更低，但是对径向跳动和端面跳动的控制要求并没有降低，因为轮端的跳动量会直接传递到制动盘或者制动鼓上，导致制动时出现踏板抖动、制动力不稳的问题。设计过程中需要重点校核几个关键位置的强度：一是法兰盘螺栓孔周边的挤压强度，在承受最大侧向力的时候，孔壁不能出现塑性变形；二是轴颈与法兰连接位置的疲劳强度，需要模拟10万公里行驶工况下的交变载荷循环，验证结构的疲劳寿命满足使用要求；三是轴颈配合面的刚度，在最大垂直载荷作用下，轴颈的挠曲变形量不能超过轴承允许的偏角范围，否则会导致轴承滚道出现点蚀失效。从外形尺寸的匹配性来看，法兰盘的外径尺寸对应轮辋的中心孔定位尺寸，装配时轮辋中心孔与法兰外圆采用小间隙配合，起到安装定位的作用，保证车轮的旋转中心与轴头的回转中心完全重合，避免出现装配偏心导致的车轮动平衡超标。轴颈的总长度需要匹配转向节安装座的厚度、轴承宽度以及油封的安装空间，保证装配后轴承的轴向预紧力可以通过锁紧螺母调整到合理范围，既不会因为预紧力过大导致轴承转动阻力过大、温升过高，也不会因为预紧力不足导致车轮出现轴向窜动。

　　这类零件的建模过程中，需要重点保证各个配合面的形位公差标注准确，同轴度、垂直度、圆柱度等公差要求需要在三维模型的PMI标注中完整体现，方便后续工艺编制、模具开发以及加工检验环节的技术人员直接提取相关参数，减少二维图纸与三维模型不一致导致的加工误差。对于压铸成型的毛坯来说，还需要考虑拔模斜度、分型面位置以及加工余量的预留，非配合面的拔模斜度控制在1°左右，配合面预留1.5-2mm的加工余量，保证精加工后可以达到设计要求的尺寸精度与表面粗糙度。
