船用双操纵手柄发动机控制装置

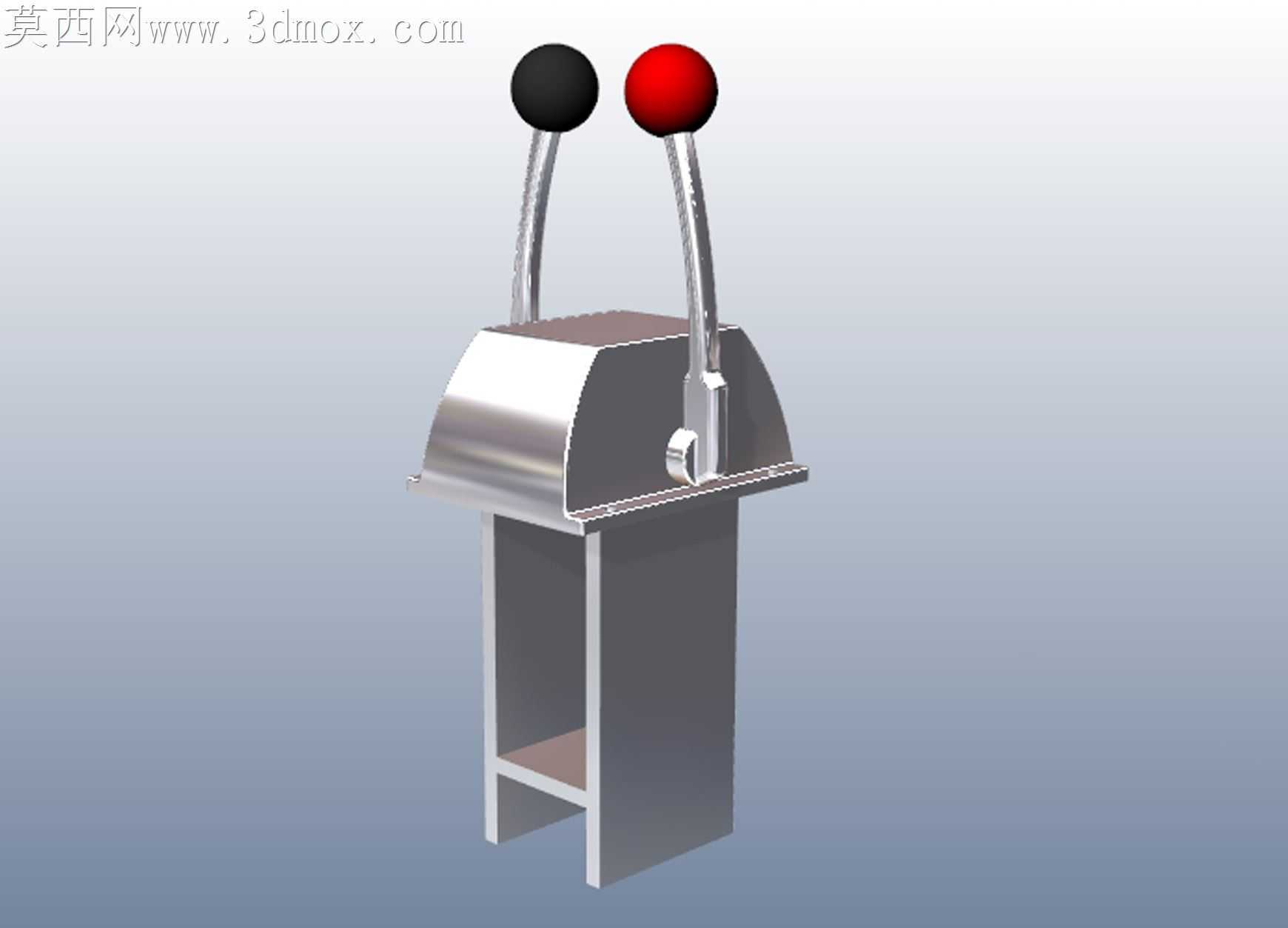

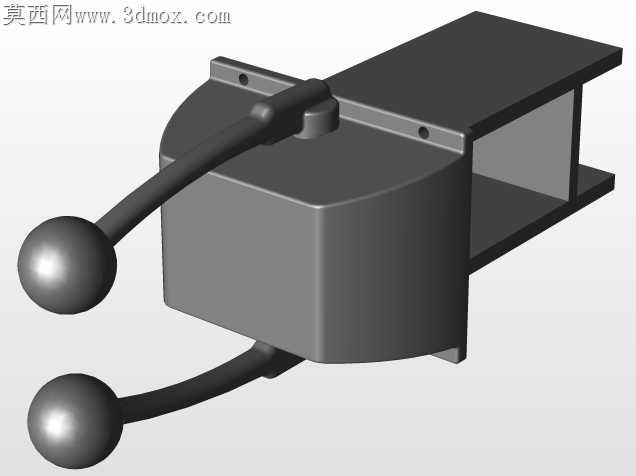

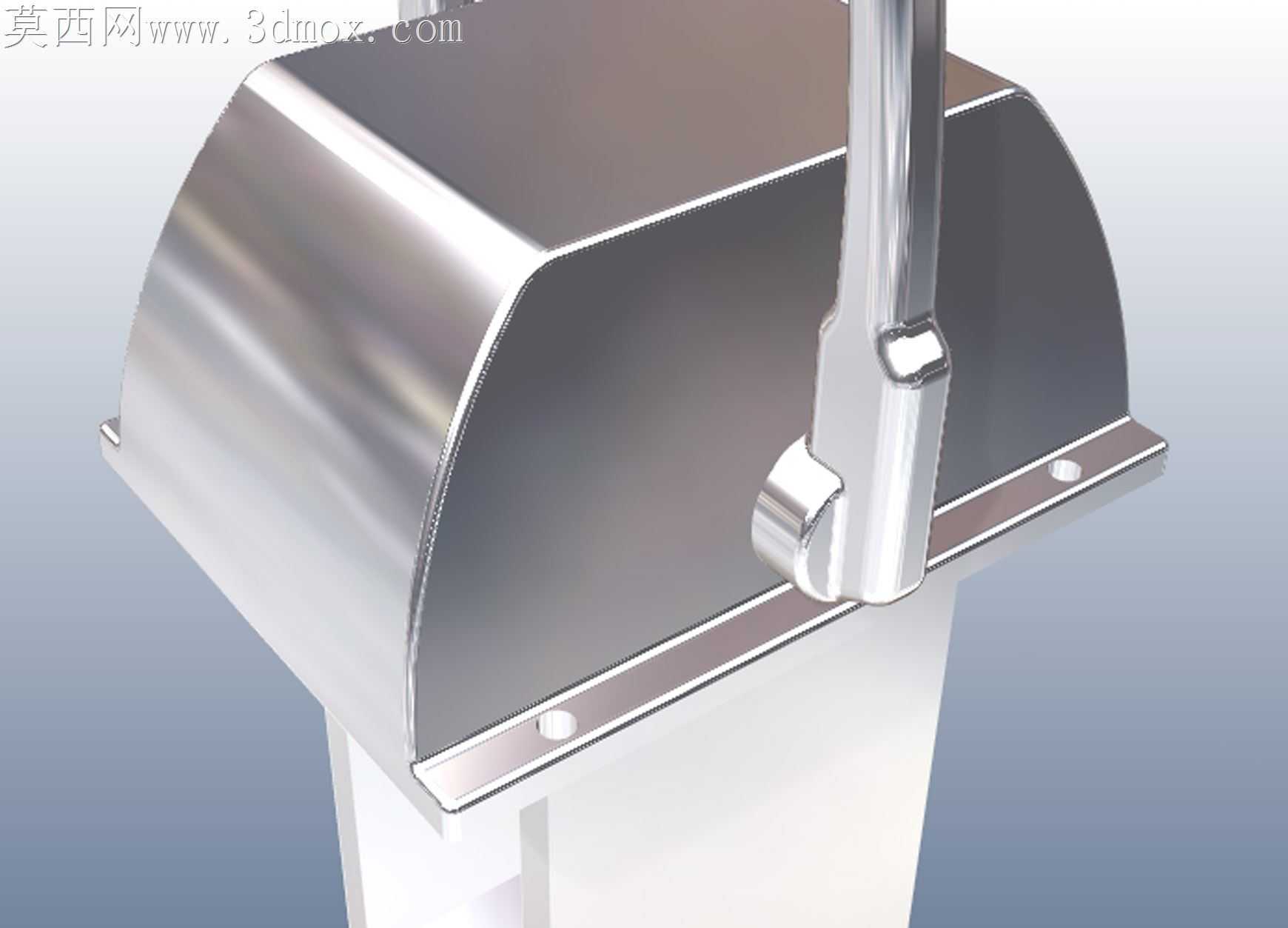

船舶机舱内高湿高盐雾的工况，对操纵装置的金属件耐蚀性、活动件间隙控制提出了极严苛要求，这套双球头手柄的操纵机构，从加工适配角度做了大量细节取舍。底座弧形罩壳的拉伸成型没有追求极致的镜面曲率，而是在折弯圆角处预留了0.3mm的工艺余量，避免不锈钢板材冲压时出现应力开裂，罩壳与下方立式支撑柱的衔接边做了向内翻边处理，既可以隐藏焊接焊缝，又能让装配时的定位销快速卡入基准位，不用反复调校贴合度。两根操纵杆的弯曲弧度没有采用统一的曲率参数，靠近手柄球头的上段曲率更缓，适配操作人员手腕自然摆动的角度，靠近底座的下段曲率收紧，给内部的传动摇臂留出足够的活动空间，避免杆体往复扳动时与罩壳内壁发生剐蹭。手柄顶端的红黑识别球头采用过盈配合结构，球头内孔与杆端的配合公差控制在0.02mm以内，压装后不需要额外打胶固定，就能抵御船舶航行时的持续振动，不会出现球头松脱打滑的问题，球头表面做了哑光磨砂处理，沾附手上的油污、水汽后也不会打滑，紧急操作时不会脱手。底座侧面的锁止拨块做了斜面导向设计，拨块与杆体卡槽的接触边倒了15度斜角，扳动锁止时不需要精准对准位置，靠斜面就能顺滑滑入卡槽，不会出现卡滞。立式支撑柱采用空心方管结构，侧壁厚度控制在2.5mm，既保证足够的结构强度支撑整套操纵机构，又能减轻整体重量，柱体内部预留了走线空腔，传动拉索可以从空腔内直接穿入机舱，不用在外部额外布置走线槽，避免盐雾直接侵蚀拉索外层。支撑柱底部的安装法兰做了四个长圆孔，安装时可以根据驾驶台的开孔误差微调固定位置，不用重新扩孔，适配不同批次船舶驾驶台的装配公差。所有金属外露件的边缘都做了R0.5的圆角钝化处理，没有尖锐的毛刺棱角，操作人员日常操作时不会被划伤，也不会刮破穿戴的劳保手套。
