大行程龙门式数控雕刻加工设备结构设计

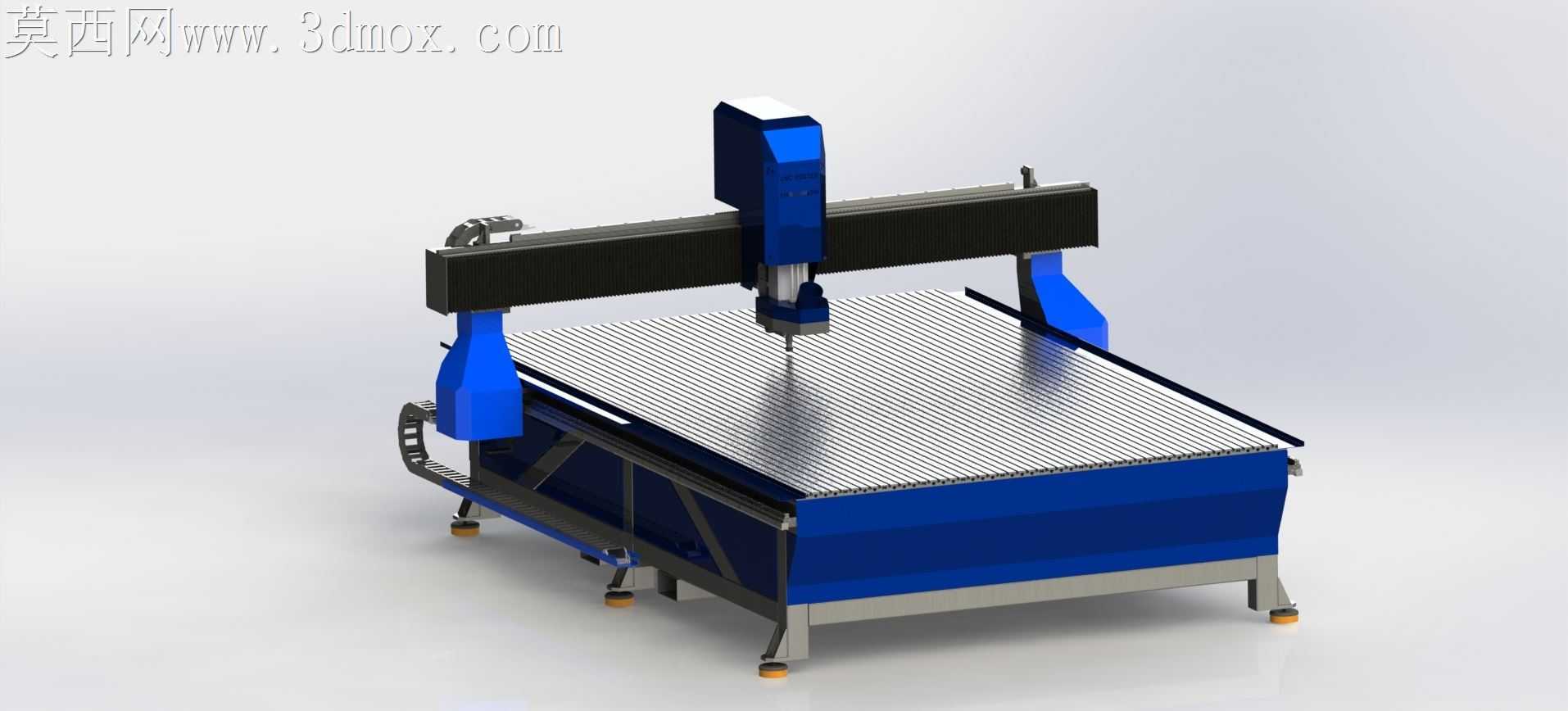

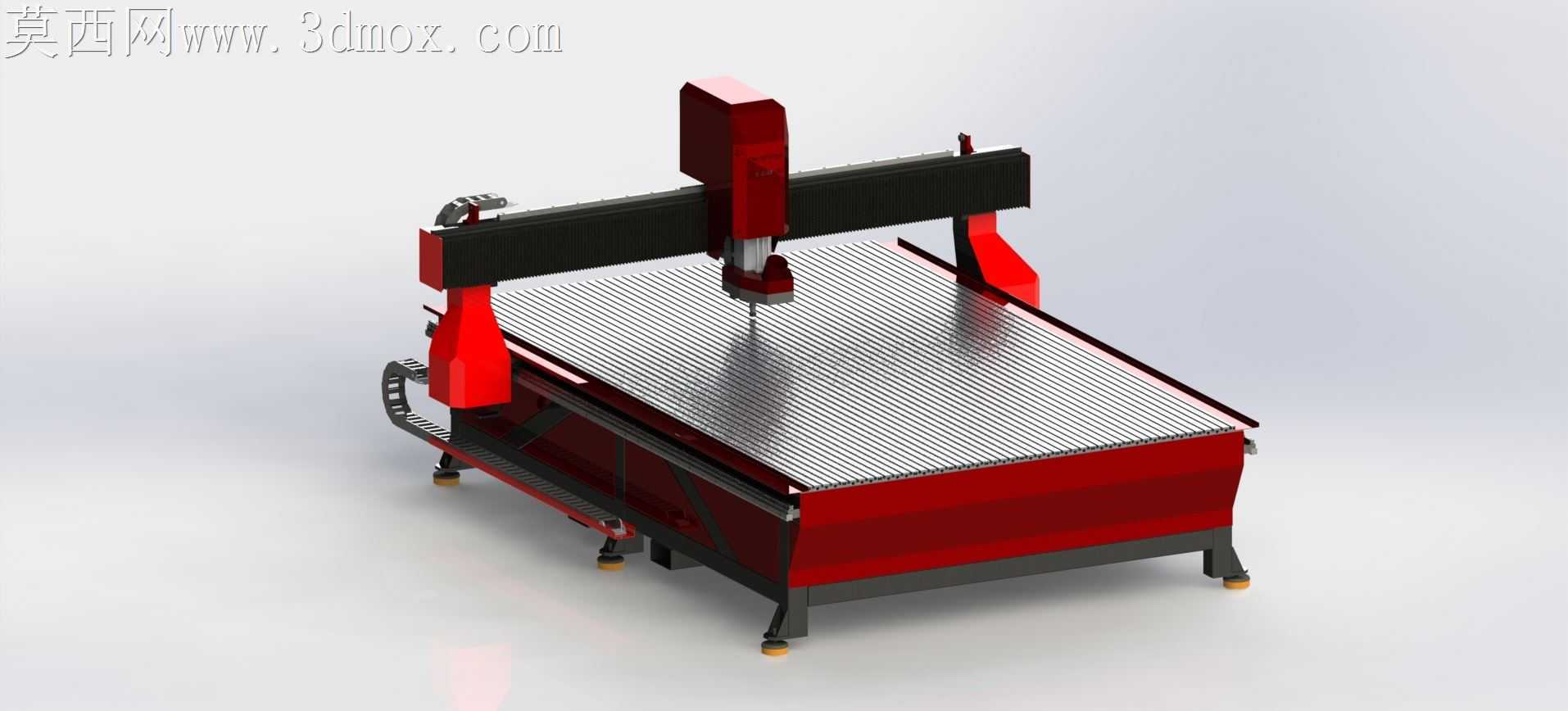

常规中小型数控雕刻设备在加工幅面超过2米的板材时，常出现横梁悬伸变形导致的加工面刀纹不均、Z轴下刀垂直度偏差超差问题，这款3100x2100x200mm加工幅面的龙门式设备，在结构设计阶段就针对大跨度加工的刚性痛点做了针对性调整。两侧支撑立柱采用一体化铸钢底座衔接，没有采用常见的分体式螺栓拼接结构，避免长期往复运动后连接面出现应力松弛导致的立柱倾斜，横梁与立柱的连接面做了0.02mm公差的刮研处理，配合斜向加强筋的布局，让横梁在全行程移动时的下挠量控制在0.015mm以内，满足亚克力、铝板、密度板等常见雕刻材质的加工精度要求。工作台面采用密集T型槽的铝型材拼接结构，没有采用整块铸铁平台，一方面降低了大尺寸台面的铸造应力变形风险，另一方面T型槽的间距设置为80mm，适配市面通用的快速夹具，装夹不同尺寸的板材时不需要额外制作工装。Z轴滑台的导轨采用加宽型线性导轨，比常规同幅面设备的导轨宽度增加15mm，搭配带刹车的伺服传动组件，下刀时不会因为切削反冲出现滑台下坠的问题，拖链的排布位置设置在横梁后侧，避开加工区域的切屑飞溅路径，减少切屑进入拖链内部磨损线缆的概率。底部支撑脚采用可调式减震脚杯，每个脚杯的承重设计为1.2吨，设备总重控制在1.8吨左右，不需要做专门的设备基础，普通硬化车间地面就能完成调平安装，调平后设备全行程运行的震动幅度控制在0.008mm以内，不会因为地面轻微震动导致加工面出现震纹。主轴的安装座做了散热鳍片结构，长时间连续加工时主轴的热量会通过鳍片快速散出，不会因为热量堆积导致主轴热伸长超差，加工深度的一致性可以稳定控制在0.02mm范围内。两侧的传动丝杠采用中空冷却结构，长时间高速往复移动时丝杠的热变形量比实心丝杠降低60%，横梁移动的定位精度可以长期保持在0.03mm/全行程，不需要频繁校准反向间隙。设备的边角位置都做了圆弧过渡处理，没有尖锐的突出棱角，车间操作人员上下料时不会被磕碰，切削液的回流槽沿着工作台边缘整圈布置，加工时的切削液和切屑会顺着回流槽汇集到端部的排屑口，清理时只需要在排屑口位置收集切屑即可，不需要逐段清理台面缝隙。
