瓦兹2101车型启动机结构设计

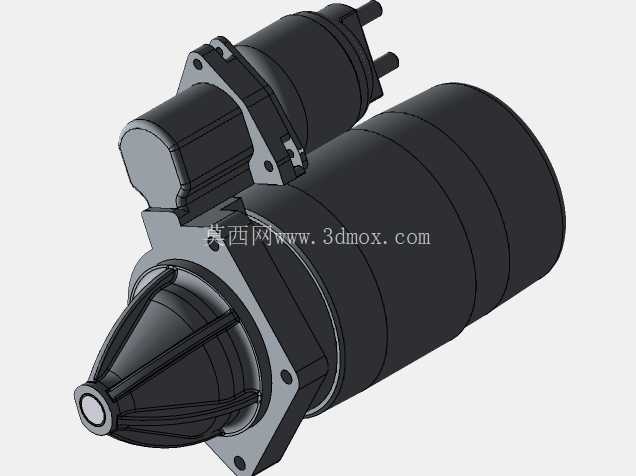

　　这款启动机适配瓦兹2101车型的发动机启动工况，核心作用是通过电力驱动输出扭矩，带动发动机飞轮齿圈完成初始运转，让内燃机从静止状态进入自持工作循环，是汽油发动机启动系统里的核心执行部件。从结构布局来看，整体采用同轴串列的设计思路，驱动端的锥形壳体集成了拨叉、单向离合器与驱动齿轮结构，中部为直流串励电机主体，上部斜置安装电磁开关组件，三个模块的布局充分考虑了发动机舱的安装空间限制，驱动端的锥形护罩既可以防护伸出的驱动齿轮，也能在齿轮啮合时提供结构支撑，避免啮合过程中出现的径向力损坏前端轴承。

　　电磁开关采用顶置斜装的布局，一方面可以缩短拨叉的传动行程，让吸拉、保持线圈的动作直接传递到驱动端的拨叉机构，减少传动间隙带来的啮合延迟，另一方面也避开了电机主体的圆柱安装面，不会额外增加径向安装尺寸，适配发动机缸体侧面的安装位轮廓。驱动端的法兰安装面设置了两个定位销孔与螺栓过孔，安装时可以直接贴合发动机飞轮壳的对应安装面，定位销保证驱动齿轮与飞轮齿圈的中心距符合设计要求，避免啮合间隙过大打齿、间隙过小卡滞的问题。从功能特性上看，直流串励电机的低速大扭矩特性完全匹配发动机启动瞬间的大阻力工况，在蓄电池供电的额定电压下，电机输出轴经过行星减速机构（集成在电机端盖内部）放大扭矩后传递给驱动齿轮，能够在低温环境下克服机油粘度升高带来的发动机运转阻力，保证启动成功率。单向离合器集成在驱动齿轮与输出轴之间，当发动机启动后转速超过启动机输出转速时，离合器会自动打滑，避免发动机反过来拖动电机高速旋转造成电枢绕组甩散、换向器损坏的故障。

　　电磁开关内部设置了吸拉线圈与保持线圈，通电初期两个线圈同时工作产生足够的电磁吸力拉动铁芯，带动拨叉将驱动齿轮推出与飞轮齿圈啮合，当齿轮完全啮合后，主触点接通电机供电回路，此时吸拉线圈被短路，仅靠保持线圈维持铁芯位置，降低线圈的持续工作电流，避免长时间通电烧蚀线圈。外形尺寸方面，电机主体的圆柱外径控制在适配瓦兹2101发动机舱安装间隙的范围内，整体轴向长度不会与周边的进气管、油底壳部件产生干涉，上部电磁开关的接线柱预留了足够的接线操作空间，蓄电池主供电接线柱与启动控制接线柱的位置做了区分，避免安装时接错线路。

　　驱动齿轮的伸出行程经过精确计算，推出后齿轮与飞轮齿圈的啮合长度达到齿宽的三分之二以上，既保证啮合强度足够传递启动扭矩，也不会因为伸出过长导致齿轮端面撞击飞轮壳体。在实际维修替换场景中，这款启动机的安装孔位完全匹配原厂瓦兹2101飞轮壳的安装点位，不需要额外做支架改装，接线定义也与原车线路完全兼容，替换时只需要对准定位销拧紧固定螺栓，接好主供电线与控制线即可完成装配。建模过程中对内部的电枢绕组、换向器、碳刷架、减速行星轮、单向离合器滚柱、拨叉转轴等细节都做了结构还原，不仅可以用于外观结构展示，也可以作为启动机原理教学的演示模型，帮助维修人员、汽车专业学生理解启动机的动力传递路径与啮合动作逻辑。在做整车电器系统的三维布置时，这款模型可以直接导入整车装配文件，核对启动机与周边排气歧管、发动机悬置、启动线束的间隙，避免实车装配时出现部件干涉、线束弯折半径过小的问题。前端锥形护罩上的加强筋结构是根据受力仿真结果设置的，在拨叉推动齿轮啮合的受力点位置增加了筋条厚度，提升壳体的抗冲击能力，避免多次啮合冲击导致壳体开裂。电机外壳采用拉延成型的钢质壳体结构，表面的安装凸台用于固定碳刷架与端盖，保证内部电枢的同轴度，减少运转过程中的径向跳动，降低碳刷的异常磨损。
