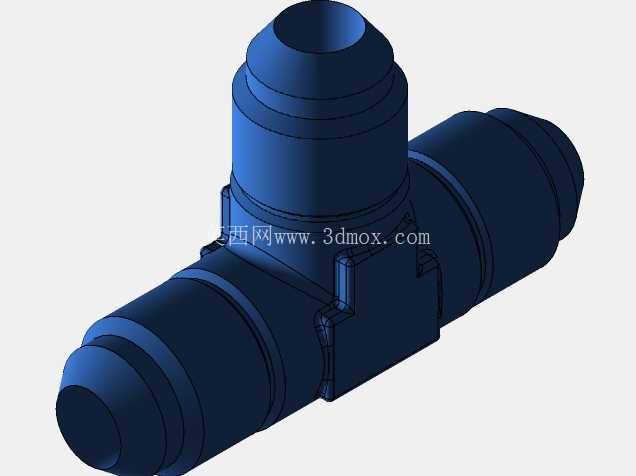

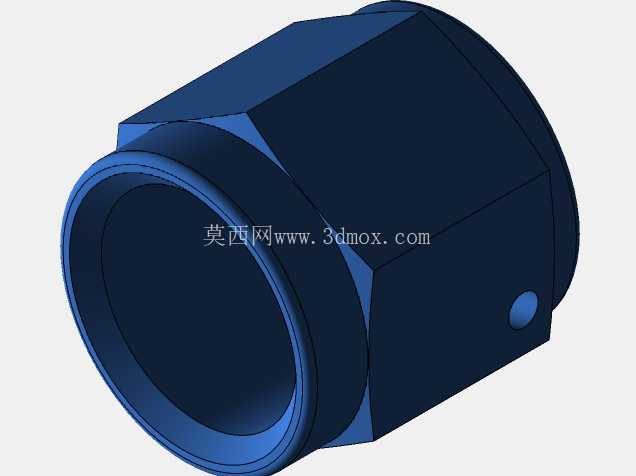

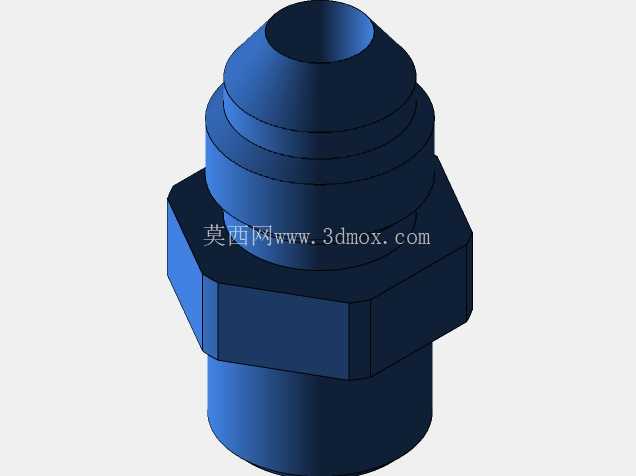

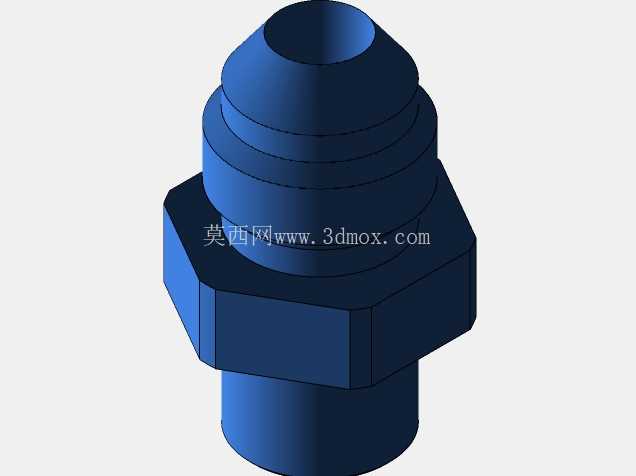

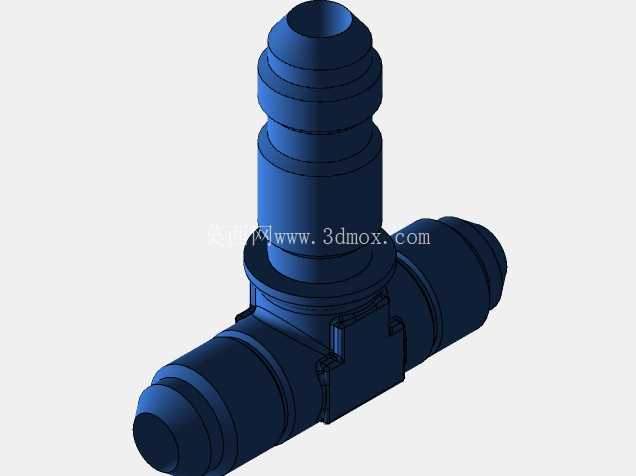

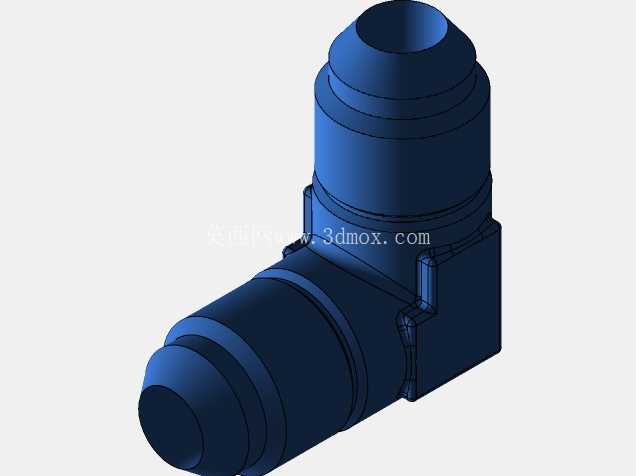

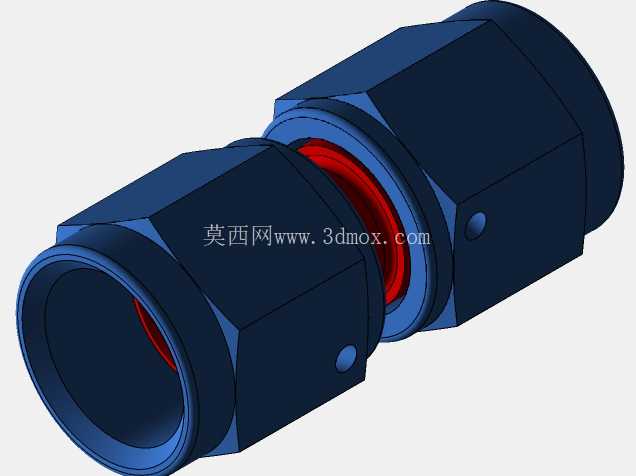

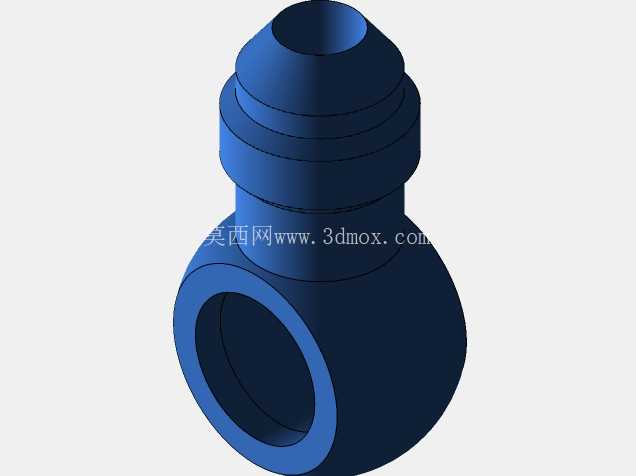

AN系列液压管路过渡连接接头结构

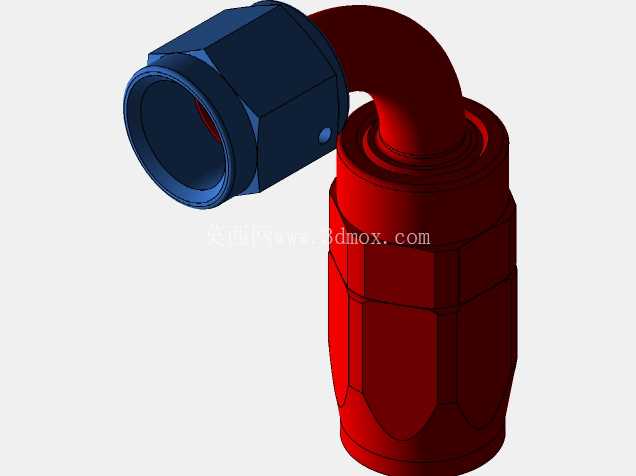

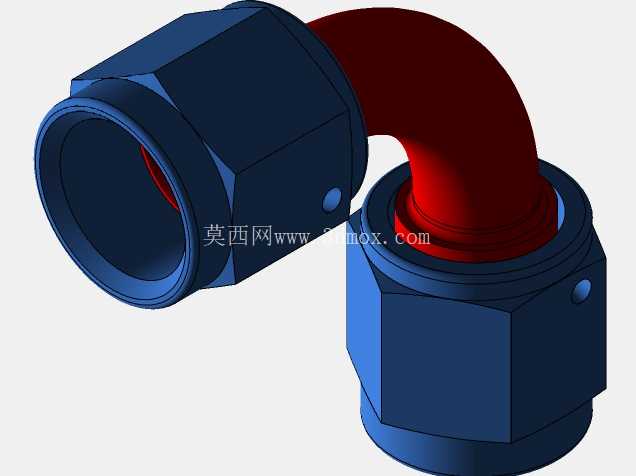

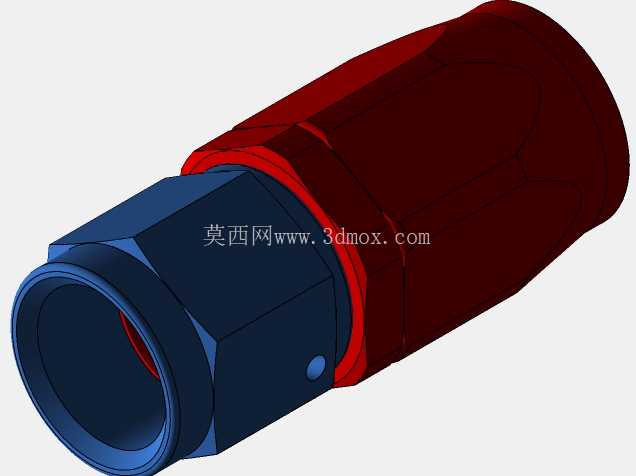

在流体输送管路的布设场景中，尤其是高压液压、燃油输送这类对密封可靠性、连接同轴度有严苛要求的工况下，过渡接头是解决不同通径管路对接、不同接口形式转换的核心基础零件，本次呈现的AN系列接头结构，覆盖an6、an8、an10三个常用通径规格，可适配多数民用改装、工业液压系统的管路转接需求。从实际应用场景来看，这类接头常出现在工程机械液压管路排布、改装车辆燃油系统布设、小型液压试验台管路搭建等场景中，用来解决硬管与软管对接、不同通径管路变径连接、管路走向转角调整时的接口匹配问题，避免因强行对接管路造成的密封面错位、管路应力集中等隐患。

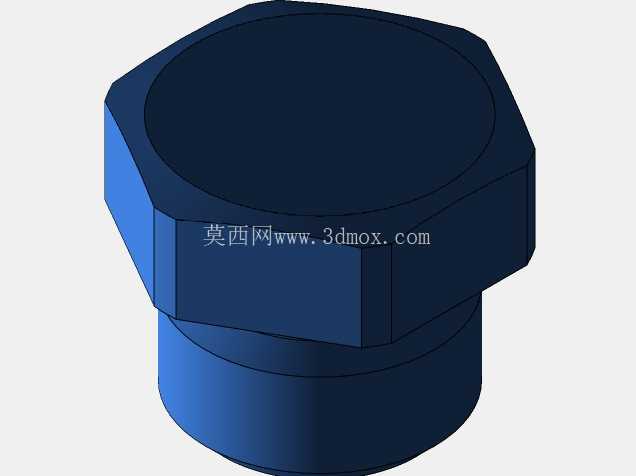

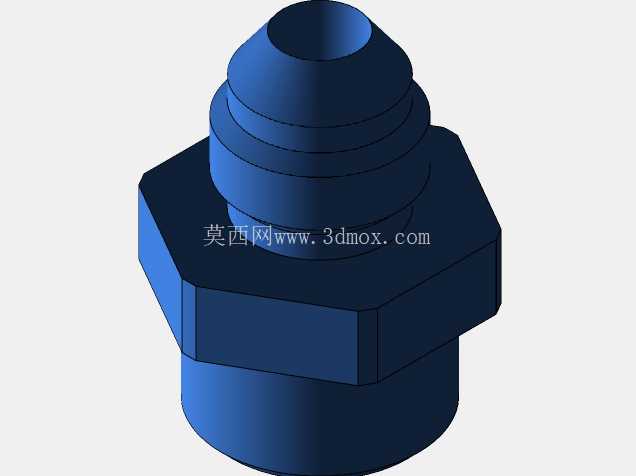

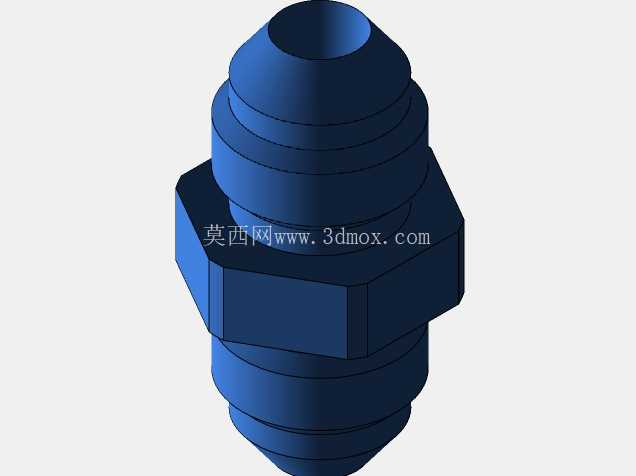

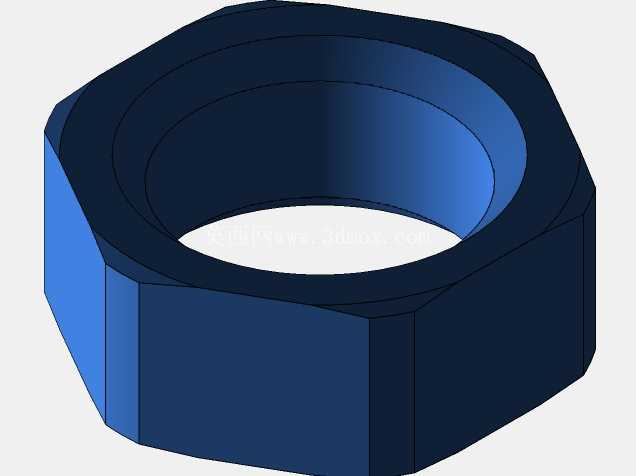

从功能特性上看，该接头采用外六角主体加端部螺纹对接的结构形式，主体段的外六角结构完全适配标准开口扳手的夹持尺寸，安装时可通过标准工具施加稳定扭矩，不会出现夹持打滑损伤零件表面的问题；接头内部的通径做了平滑过渡处理，没有突兀的变径台阶，流体经过时的局部阻力损失被控制在较低水平，可减少高压流体流经时的紊流、振动问题，延长整套管路的密封使用寿命。接头端部的密封配合面采用锥面密封结构，无需额外加装密封垫片，依靠对接时的锥面挤压变形即可实现可靠密封，可承受1MPa以上的工作压力，适配矿物液压油、汽油、柴油等多数常规流体介质的输送需求。

设计思路上，该结构优先考虑了安装便捷性与密封可靠性的平衡：接头主体的长度尺寸经过优化，既保证安装时扳手有足够的操作空间，不会因为主体过短导致扳手与相邻管路发生干涉，也不会因为主体过长造成管路布设时的空间浪费，整体结构紧凑。不同通径规格的接头采用统一的外形设计逻辑，仅在通径尺寸、对接螺纹参数上做对应调整，可降低生产加工时的工装切换成本，也方便现场安装人员快速识别操作。接头表面的棱角位置均做了小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在对接螺纹时起到导向作用，降低螺纹错牙的概率。

从安装边界来看，该系列接头的外接螺纹均采用标准AN管路螺纹规格，an6规格适配3/8英寸通径的管路，an8适配1/2英寸通径管路，an10适配5/8英寸通径管路，安装时需保证对接管路的轴线与接头轴线同轴度偏差不超过2°，避免锥面密封出现偏载导致泄漏；接头安装后，外六角位置距离相邻固定结构的最小间隙需保留至少3mm，给扳手操作留出足够空间，避免安装时工具磕碰周边零件。接头的整体径向最大尺寸不超过对应螺纹大径的1.5倍，在密集排布的管路组中也能顺利安装，不会出现相邻接头互相干涉的问题。

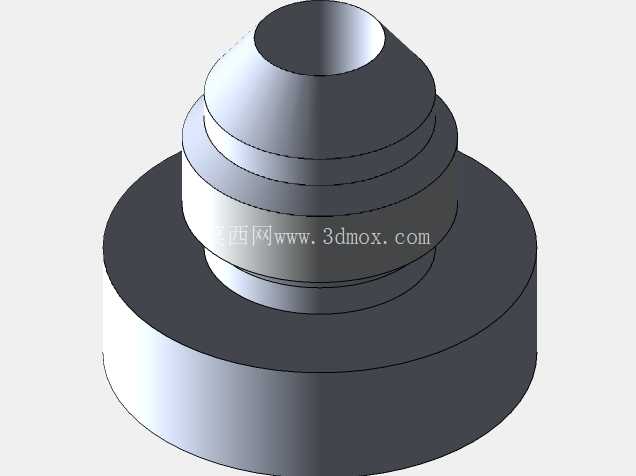

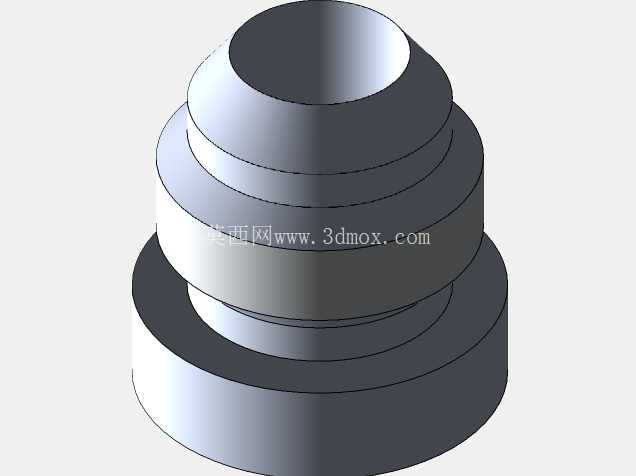

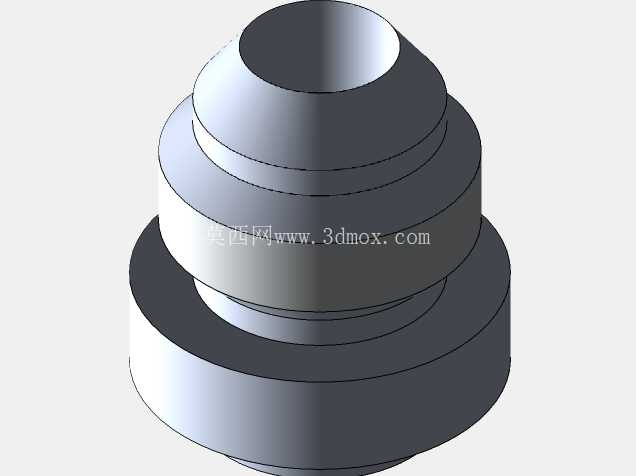

在实际建模过程中，该结构的细节处理完全贴合实际加工工艺：主体外六角的棱边做了0.2mm的倒钝处理，符合五金零件加工的常规工艺要求；内部流道的过渡圆角半径经过校核，既保证流道平滑，也不会因为圆角过大造成接头壁厚度不足，影响结构强度。接头端部的锥面密封角度采用行业通用的37°锥角，可与同标准的软管接头、硬管接头实现完全互换，无需额外加工适配，现场替换成本极低。这类接头虽然属于管路系统中的小型基础零件，但结构尺寸的微小偏差就可能导致整套管路出现泄漏、振动等问题，因此建模时所有配合尺寸均严格遵循行业标准公差要求，密封面的形位公差、螺纹的配合精度都按照实际使用要求做了对应约束，可直接用于生产加工的尺寸参考，也可用于液压系统、管路布设的三维装配仿真，验证管路排布的干涉情况与安装可行性。
