全地形车制动主缸结构设计

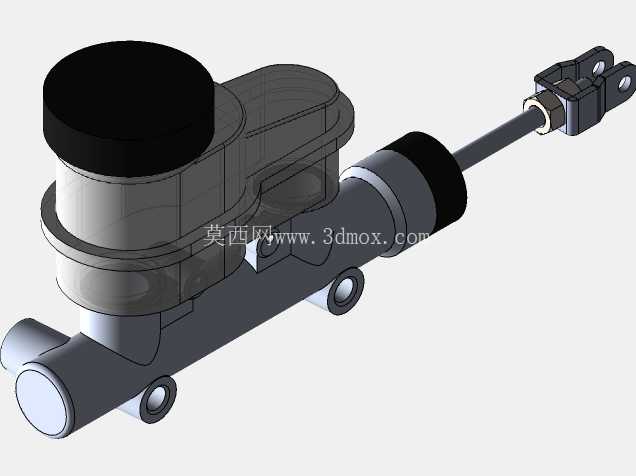

这款制动主缸的三维结构，核心服务于越野类全地形车辆的液压制动回路搭建，尤其适配Baja SAE赛事参赛车辆的制动系统改装与整车装配需求，是把驾驶员脚部的踏板机械力转化为液压管路压力的核心转换部件。从实际装车场景来看，这类主缸需要适配非铺装路面的高频振动、泥水飞溅的恶劣使用环境，因此结构上没有冗余的外露脆弱结构，所有安装接口都做了贴合车架安装面的平面设计，避免长期越野工况下出现连接松动、密封失效的问题。

从功能特性上看，该主缸采用单回路液压输出结构，储液腔与缸体采用集成式布局，顶部的黑色储液腔盖采用旋压密封结构，能够在车辆大角度倾斜、飞坡落地的冲击工况下，避免制动液溢出，同时维持储液腔内部的气压平衡，保证制动液能够顺畅补充到缸体内部的活塞腔中。输出端的连接叉结构直接匹配制动踏板的推杆连接位，两个带衬套的铰接孔能够抵消踏板摆动过程中的径向偏移量，避免推杆出现偏磨、卡滞的问题，保证制动踏板的力传递线性度。

设计思路上，该结构优先保证了外部安装尺寸的精准度，因为对于参赛车队的整车装配来说，主缸的安装孔位、输出推杆的行程范围、储液腔的外围边界是决定能否顺利装到车架前舱的核心要素，内部的活塞、密封件结构因为属于可直接采购的标准配件，建模时做了简化处理，没有还原内部的密封皮碗、回位弹簧等细小零件，既能够减少整车装配时的模型运算量，也不会影响安装干涉检查的准确性。主缸本体上的两个侧向安装凸台，孔位间距匹配常用的管式车架安装支架尺寸，安装面做了下沉的凸台设计，能够让固定螺栓的头部完全沉入凸台内部，不会和周边的制动管路、线束产生干涉。

从安装边界来看，主缸整体沿推杆输出方向的总长度，刚好适配全地形车踏板舱到前围板之间的预留空间，储液腔的直径和高度不会遮挡踏板的摆动行程，侧向的管路接口位置预留了足够的扳手操作空间，装车时不需要额外改动周边的车架结构。缸体下部的两个旁通接口，分别对应制动液的进液和回液通路，接口的螺纹规格匹配越野车辆常用的制动硬管尺寸，不需要额外制作转换接头就能完成管路连接。在实际建模装配过程中，只需要把该主缸的安装基准和车架上的安装孔位对齐，就能快速完成制动系统的布局，后续可以直接基于该模型的外部轮廓，设计对应的安装固定支架、制动管路走向，甚至可以直接导出工程图用于支架的激光切割与折弯加工，大幅缩短参赛车辆的设计迭代周期。

这类简化的主缸模型，在学生赛事车队的设计流程中实用性很强，因为不需要花费大量时间还原内部的细小标准件，就能满足整车总布置的干涉检查、安装位置校核的全部需求，同时外部尺寸的高精度还原，也能避免装车时出现孔位不对、间隙不足的问题。储液腔采用半透明的外观示意，也能在整车渲染、装配示意的时候，直观展示储液腔的液位位置，方便后续制作设计说明文档、装配指导材料。输出端的铰接结构做了间隙配合的示意，能够在运动仿真的时候模拟踏板踩下过程中主缸推杆的摆动角度，验证整个踏板机构的运动行程是否在主缸的允许工作范围内，避免出现推杆顶死、行程不足导致的制动无力问题。
