UTV配套牵引式自卸货运拖挂结构

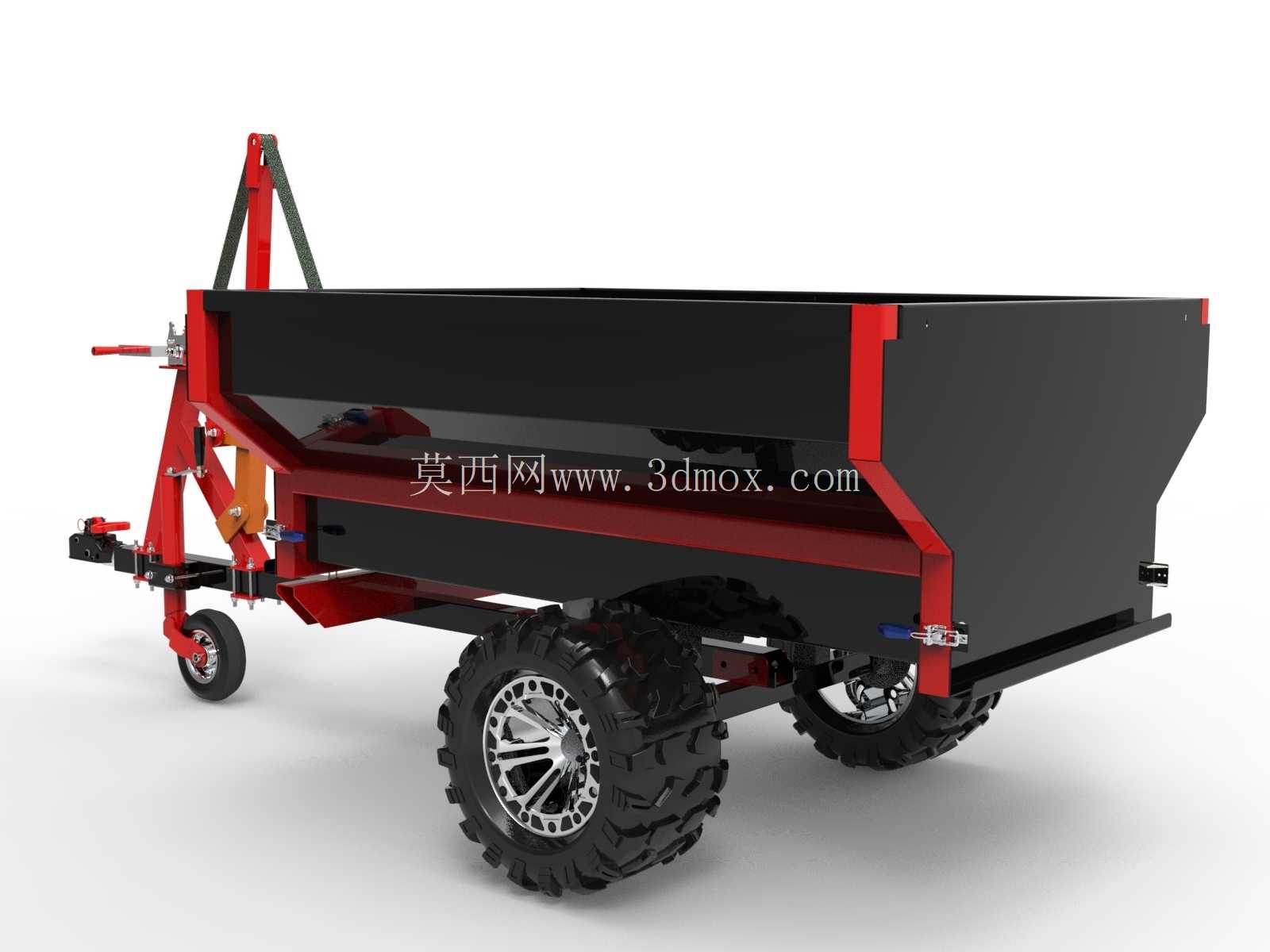

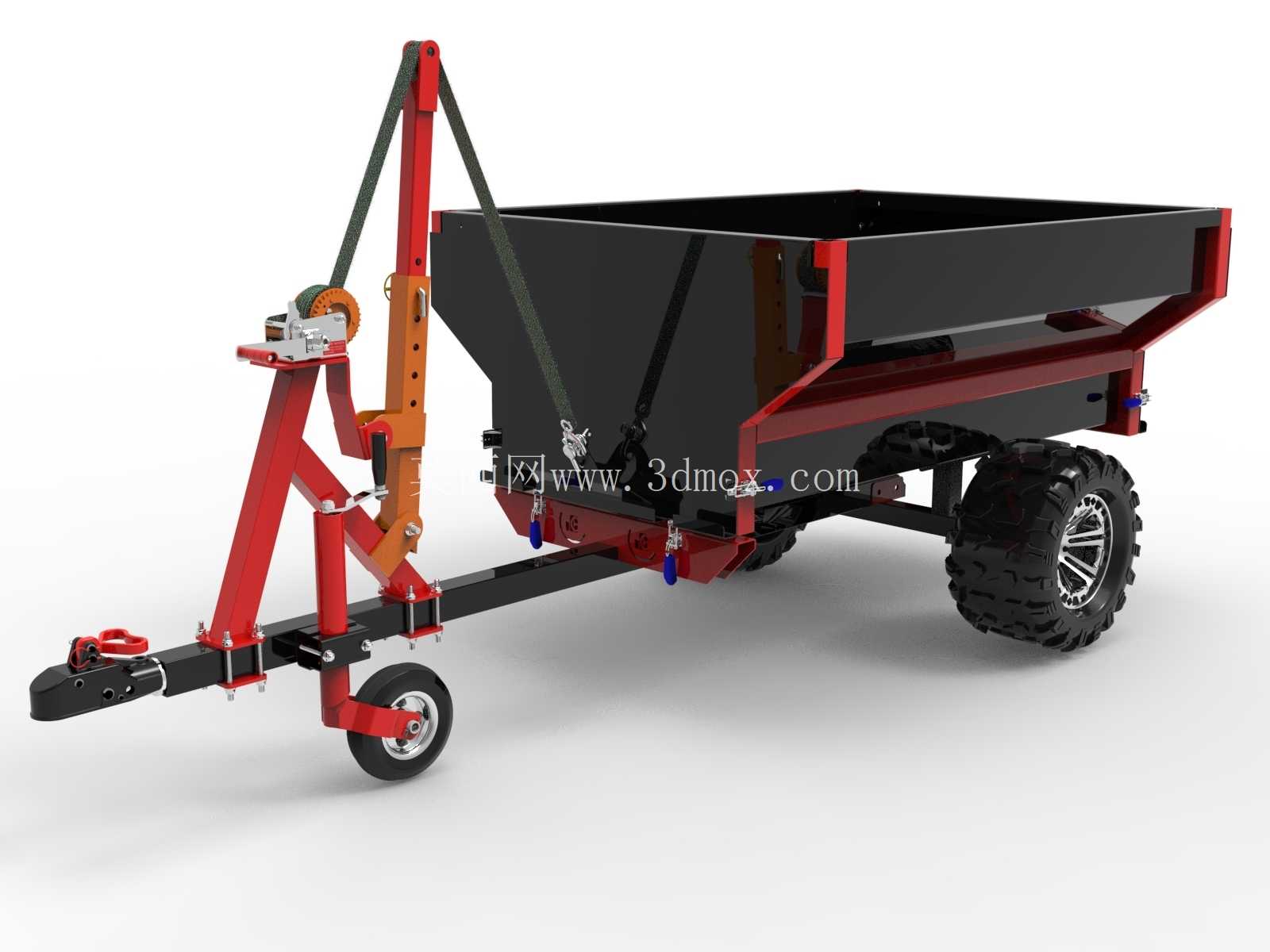

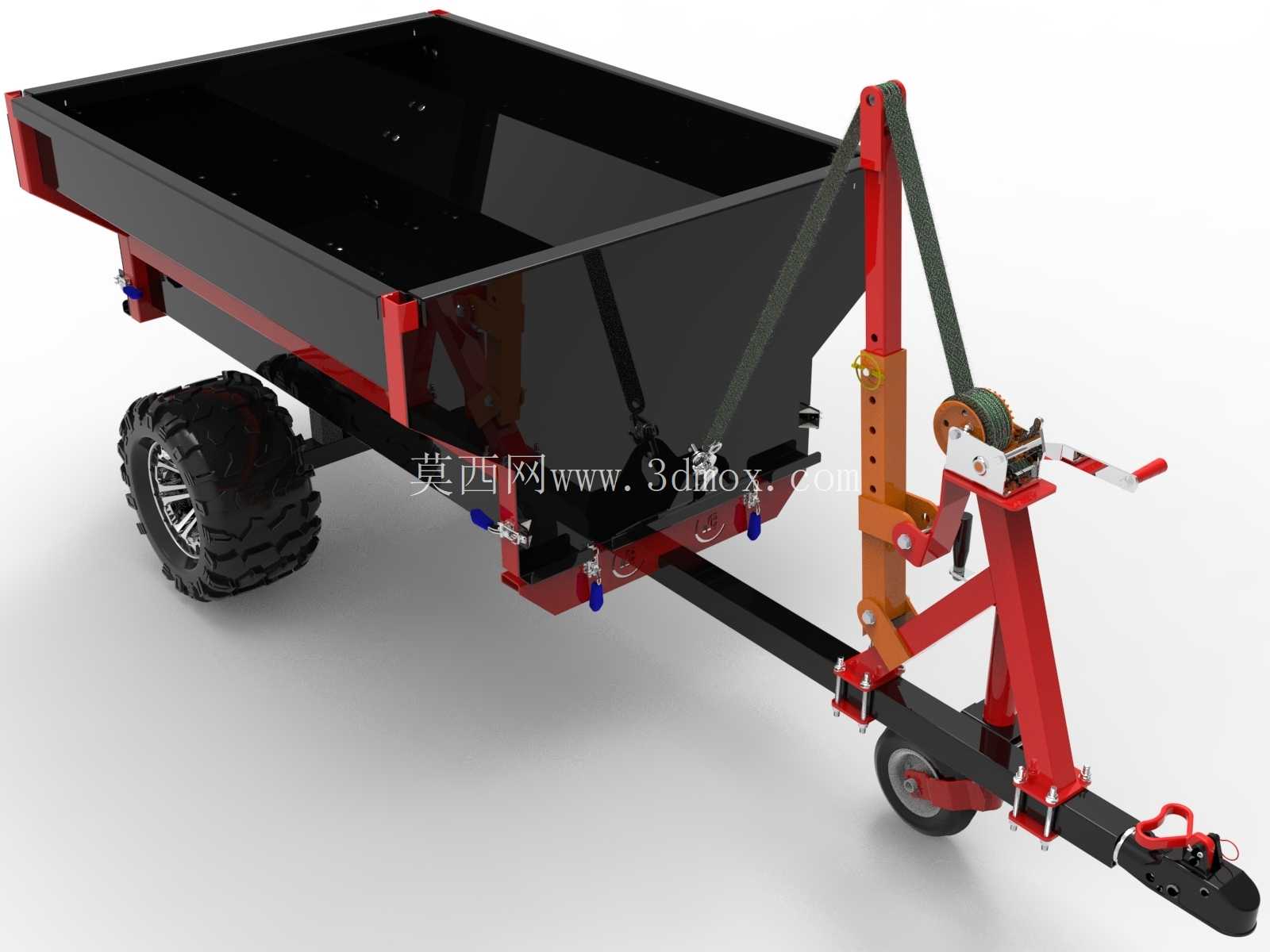

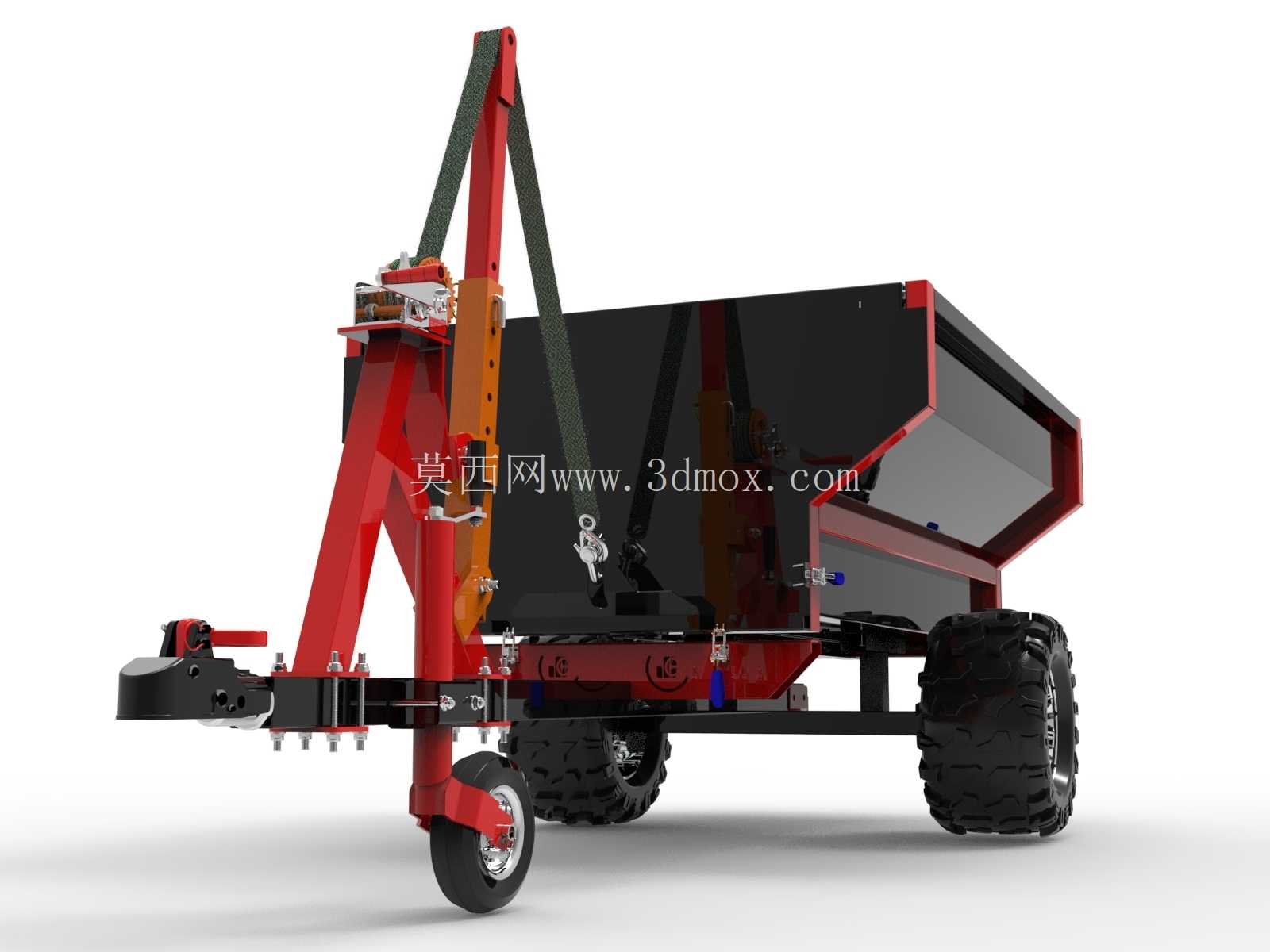

　　这款拖挂设备主要适配全地形UTV使用，面向山地农场、林区作业、户外工程零散物料转运场景设计，解决非铺装路面下小型机具无法完成中短距离散料、工具、作业耗材运输的痛点。整体采用单轴牵引布局，前端设置可调节高度的牵引连接架，适配不同型号UTV后拖挂点的安装高度差，牵引架上集成手摇式绞盘结构，配合两侧高强度织带绑带，可在非自卸状态下对料斗内装载的物料进行辅助固定，也可在料斗倾翻卸料时提供辅助锁止与复位拉力。牵引架下方设置小型支撑轮，在拖挂与UTV分离时可独立保持设备直立，无需额外支撑物即可完成停放，支撑轮支架带有高度调节孔位，可根据停放地面的平整度调整支撑高度，避免料斗出现前倾侧翻风险。

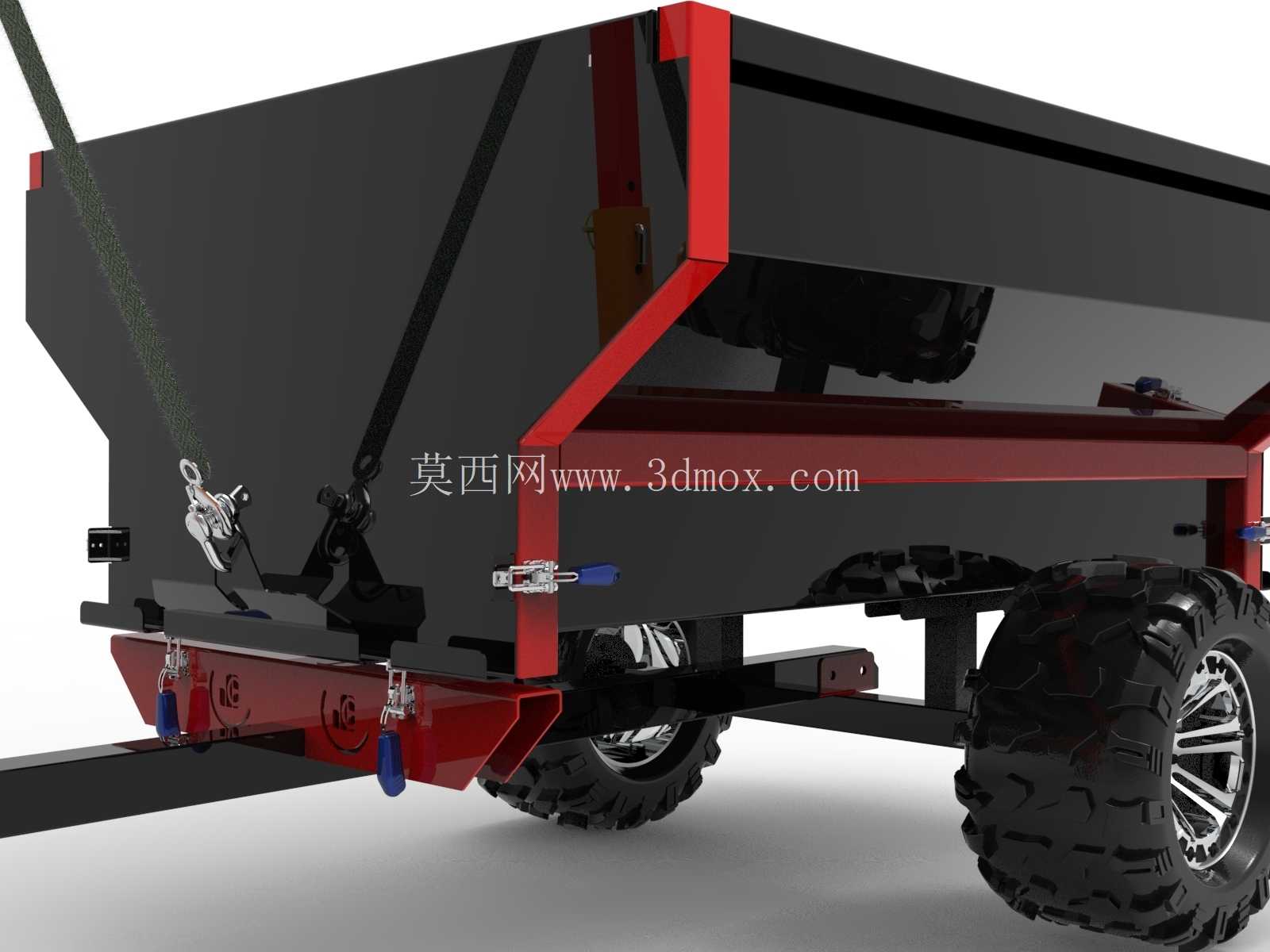

　　料斗部分采用厚钢板焊接成型，斗体上沿做外翻折边加强处理，提升斗体抗冲击能力，装载散碎渣土、农牧肥料、林区采伐剩余物时，可承受装载过程中物料的撞击，不会出现斗体变形问题。斗体与底盘车架之间采用后侧铰接结构，配合手动解锁的倾翻锁止机构，卸料时只需拔出前端锁止销，即可借助UTV的轻微前倾动作或者人力推动，让料斗绕后侧铰接点倾翻完成卸料，无需额外液压动力结构，整体结构简单可靠，在野外无维护条件的场景下也能长期稳定使用。

　　底盘行走部分采用大花纹越野轮胎，胎纹深度较深，在泥泞、砂石、坡地等非铺装路面具备足够抓地力，轮距设置与常规UTV后轮轮距匹配，行驶过程中不会出现轮迹差过大导致的行驶阻力增加问题，车桥采用整体式焊接桥结构，轴承座做密封处理，避免野外作业时泥水、沙尘进入轴承造成磨损。车架主梁采用矩形钢管焊接成型，牵引架与主车架之间采用螺栓加焊接的双重连接结构，在承受重载起步、紧急制动的冲击力时不会出现连接部位开裂问题。料斗前端与车架之间设置橡胶缓冲块，在料斗复位落下时可吸收冲击，避免金属直接碰撞产生的噪音与结构变形。

　　整体安装边界方面，牵引架连接端的销孔尺寸适配多数UTV标配的拖挂 hitch 接口，无需额外改装即可直接挂接使用，整车宽度控制在常规UTV车身宽度范围内，在林间窄路、田埂便道行驶时不会出现通行受阻问题，料斗额定装载容积适配单人短途作业的物料需求量，不会出现装载量过大导致UTV牵引力不足的问题。设计过程中充分考虑野外作业的维护便利性，所有铰接点均采用黄油嘴润滑结构，定期加注润滑脂即可保证转动部位灵活，所有外露金属部件均做喷涂防锈处理，可适应高湿度、多扬尘的户外作业环境，绑带固定点设置在料斗两侧的加强筋位置，不会因为绑带拉力导致料斗侧板变形，绞盘采用带自锁结构的手动型号，锁止后不会出现料斗意外倾翻的风险。
