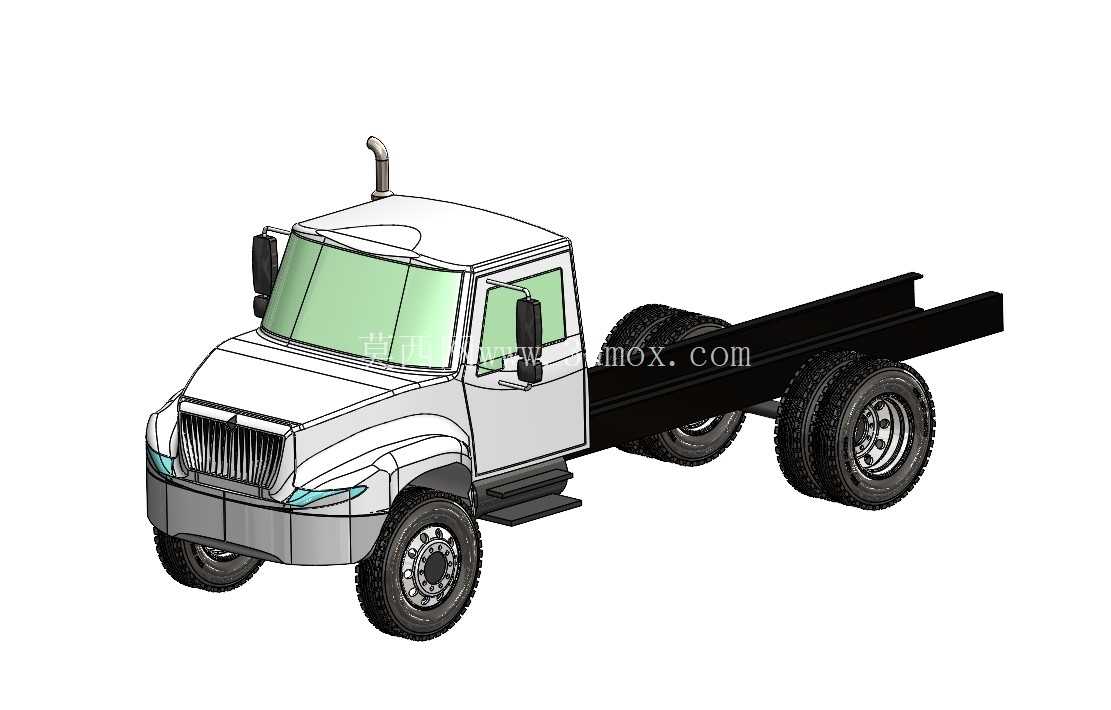

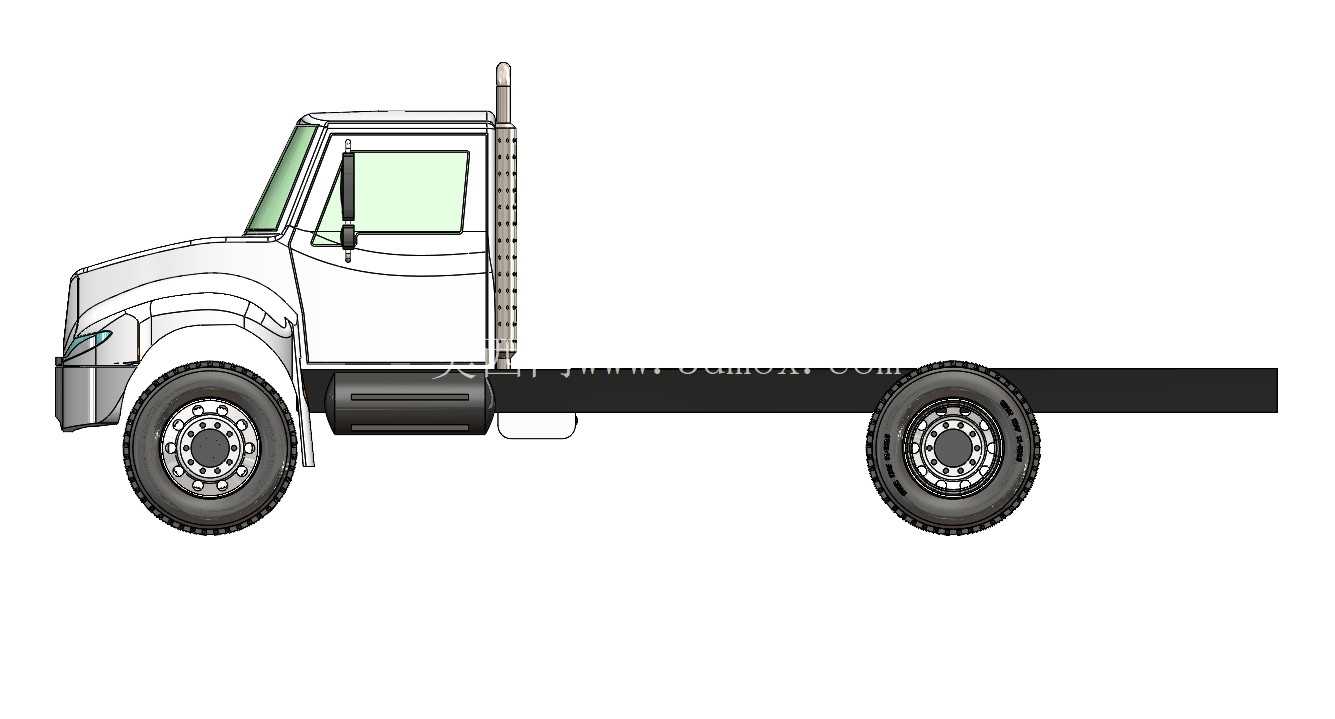

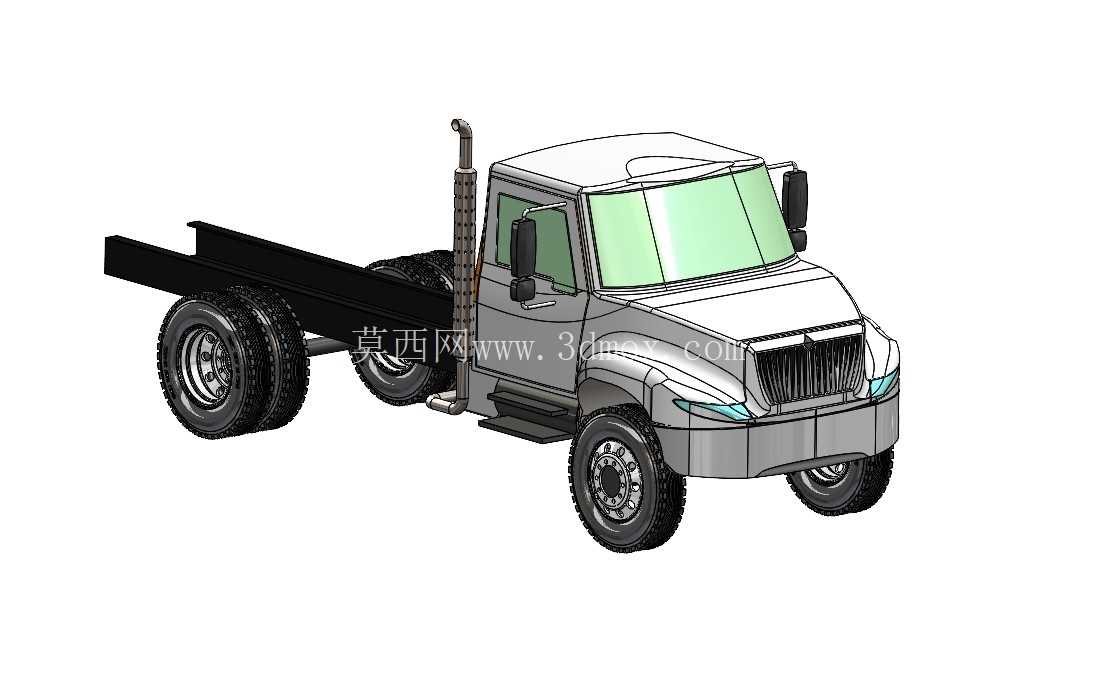

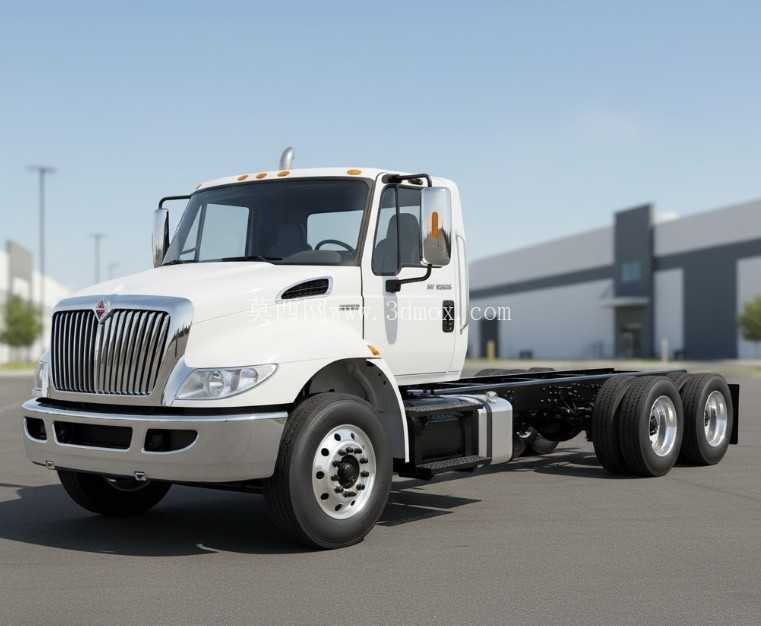

万国MV系列中型卡车底盘驾驶室结构

这套三维结构完整还原了万国MV系列中型作业卡车的底盘与驾驶室本体，在市政公用事业、城市配送、工程自卸、专用作业车改装领域有着极高的复用价值。不同于轻卡的承载上限与重卡的过大尺寸，该系列中型底盘刚好覆盖总质量12-18吨级的作业场景，不管是加装货厢做成栏板送货车、上装环卫设备做成道路养护车、加装举升机构做成自卸车，还是改装成应急救援、市政抢修作业车辆，这套底盘的预留接口都能适配绝大多数上装需求。

从结构设计逻辑来看，建模时优先还原了底盘纵梁的高精度导轨面，这部分是所有上装改装的定位基准——纵梁上的安装孔位间距、翼面平面度、腹板厚度对应的承载边界都做了1:1还原，改装厂在做上装设计时不需要再反复核对实车测量数据，直接在模型上匹配副梁连接点位即可，能大幅缩短改装方案的验证周期。驾驶室部分采用日间驾驶室的短舱设计，没有设置后排卧铺，把更多轴距空间留给了上装安装区域，这种设计非常适合单日作业半径在200公里以内的城市及近郊作业场景，既保证了驾乘人员的操作空间，又不会因为驾驶室过长挤占货厢或作业装置的安装位置。

细节结构上，驾驶室的A柱倾角、挡风玻璃曲面、车门开合边界、蹬车踏板的安装位置、后视镜支架的固定点都做了精准还原，甚至连驾驶室后悬置的连接点位、与底盘车架的减震垫安装位置都保留了准确的装配关系，做整车总布置的时候不需要额外调整驾驶室与底盘的相对位置，直接调用即可完成动力舱、驾乘舱、底盘行驶系、上装区域的空间划分。底盘部分的行驶系结构也做了完整呈现，前桥的转向轮转角边界、后桥的双胎布局、钢板弹簧的行程空间、排气系统的走向、燃油箱的安装位置都做了写实还原，在做上装设计的时候可以直接规避这些运动部件的干涉区域，避免后期改装出现部件碰擦的问题。

从安装边界来看，该底盘驾驶室后方的纵梁平直段长度预留充足，上装安装时的前端面距离驾驶室后围的安全间隙符合商用车改装规范，不会出现转向或者颠簸工况下上装与驾驶室碰擦的问题。底盘的离地间隙、车架上平面的高度统一，不管是安装标准货厢还是专用作业装置，都能保证整车的质心高度在合理范围内，满足行驶稳定性要求。建模时还保留了进气系统的立式排气管结构，其安装位置在驾驶室右后方，高度刚好超过驾驶室顶部，做上装设计时需要注意避开该区域的排气高温影响范围，不要在排气管周边布置不耐高温的管线或者设备。

对于车身制造商和改装厂的结构工程师来说，这套模型最大的价值在于省去了基础底盘的逆向建模工作量，日常做方案投标、结构验证、总布置校核的时候，可以直接在这个基础模型上叠加自己设计的上装结构，快速完成整车方案的搭建。对于车辆工程相关专业的学习者来说，也可以通过这套模型理解中型商用车的底盘布局逻辑、驾驶室与底盘的连接关系、行驶系与承载系的空间分配，掌握商用车改装的核心边界要求，避免在设计中出现干涉、承载不足、空间预留不够的常见问题。模型的几何曲面精度足够支撑渲染出图或者装配干涉检查，不管是做方案汇报的可视化素材，还是做前期的结构可行性验证，都能满足使用需求。
