VAZ2112车型四节气门进气歧管结构

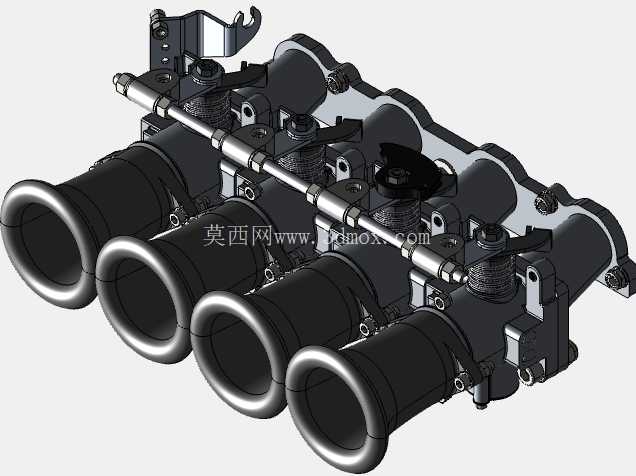

　　这套四节气门进气结构主要适配VAZ2112系列16气门发动机，多用于民用车辆动力升级、赛事改装以及小批量动力总成替换场景，区别于传统单节气门集成式进气歧管，每一个气缸对应独立的节气门阀体，能够大幅缩短进气路径长度，降低进气谐振带来的充量损失，在高转速区间可以获得更线性的进气响应，减少各缸之间的进气干涉问题。从结构设计来看，四个节气门阀体通过一根同步联动轴实现开度同步，轴端预留了节气门位置传感器、怠速控制阀的安装位，同时集成了燃油喷油器的安装基座，不需要额外改动缸盖的喷油器安装点位，能够直接匹配原机的燃油供给系统接口。

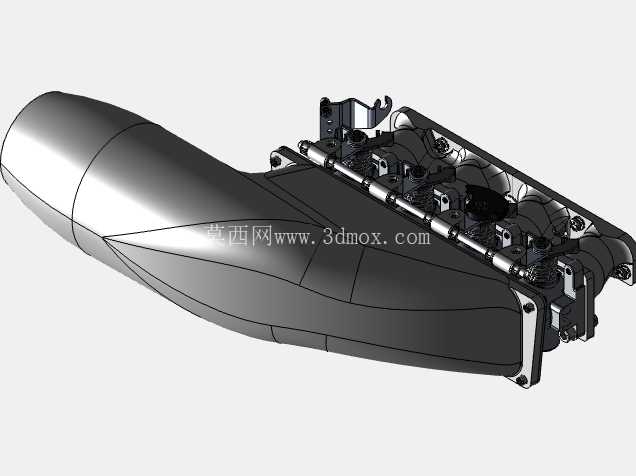

　　进气喇叭口采用渐扩式流线型设计，入口处做了圆角过渡处理，能够降低进气入口处的湍流损失，引导气流平顺进入进气道，每个节气门的蝶阀片采用偏心轴安装结构，关闭状态下的密封间隙控制在0.02mm以内，避免怠速工况下出现漏气导致的怠速不稳问题。安装边界方面，整套结构的进气侧法兰完全匹配VAZ2112缸盖的进气道接口位置，法兰面厚度设计为8mm，采用6个M8螺栓与缸盖紧固，密封面预留了O型密封圈的安装槽，不需要额外加装密封垫片即可实现可靠密封，避免进气负压状态下出现漏气。

　　整体横向安装尺寸控制在380mm以内，纵向高度165mm，不会与原车的引擎盖、防火墙以及周边的冷却管路、线束产生干涉，节气门拉索安装位与原车拉索走向完全匹配，不需要额外改装拉索固定支架。联动轴的支撑点采用铜套衬套结构，相比普通塑料衬套能够承受更高的往复动作频率，长期使用不会出现衬套磨损导致的节气门开度不同步问题，每个节气门阀体上都预留了真空取气口，能够为刹车助力系统、燃油压力调节器提供稳定的真空源，不需要额外加装真空储气罐。

　　在实际装车应用中，这套结构能够让发动机在3000转以上的转速区间获得更直接的油门响应，每缸独立进气的设计也让各缸的空燃比控制更加精准，减少偏缸、爆震的出现概率，同时结构上集成了原车所有的传感器安装位，不需要对原车ECU的线路做大幅改动，仅需要重新匹配节气门开度对应的喷油量与点火提前角参数即可正常运行。结构材质方面，主体采用铸铝材质，在保证结构强度的同时控制整体重量，相比原厂塑料进气歧管能够承受更高的进气温度与压力，适配后续加装涡轮增压的升级需求，节气门蝶阀采用金属材质，边缘做了钝化处理，长期使用不会出现积碳卡滞的问题。
