带视觉检测组件的产品缺陷自动检测设备

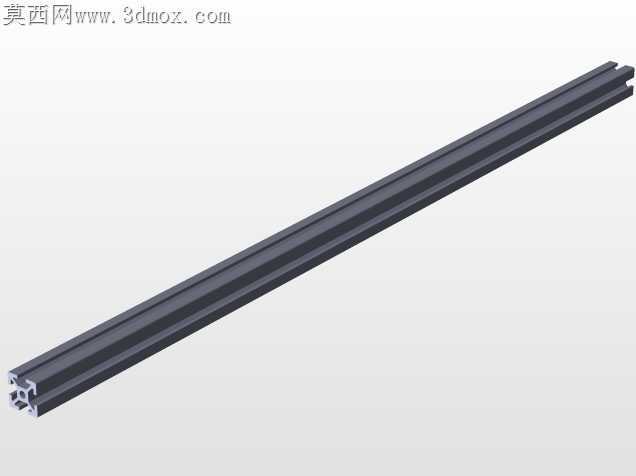

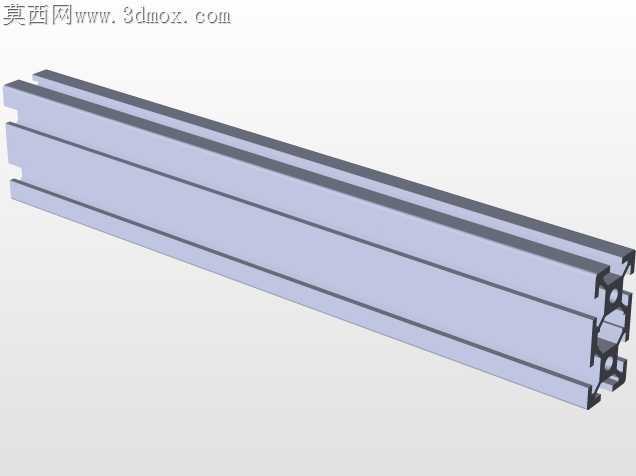

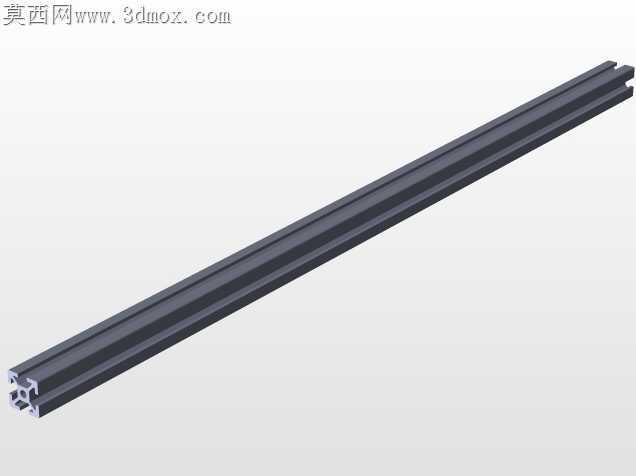

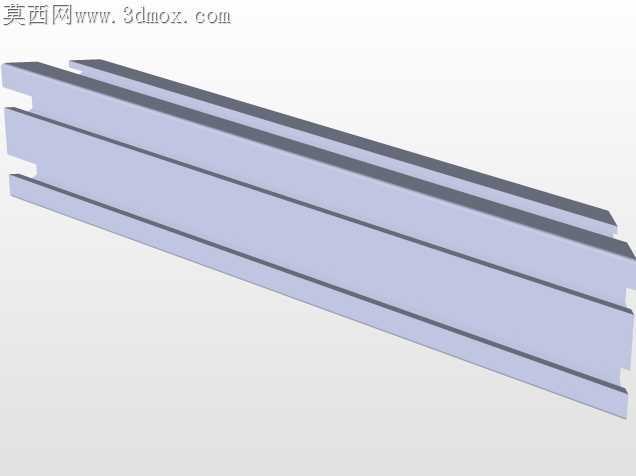

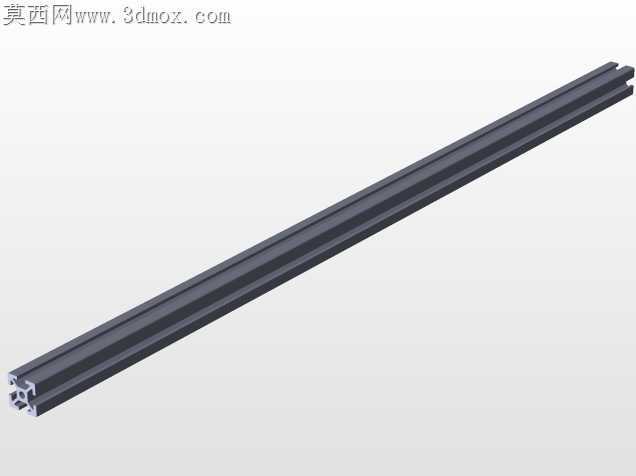

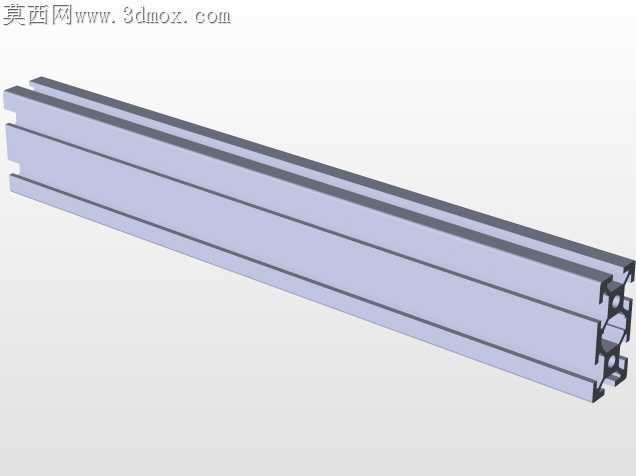

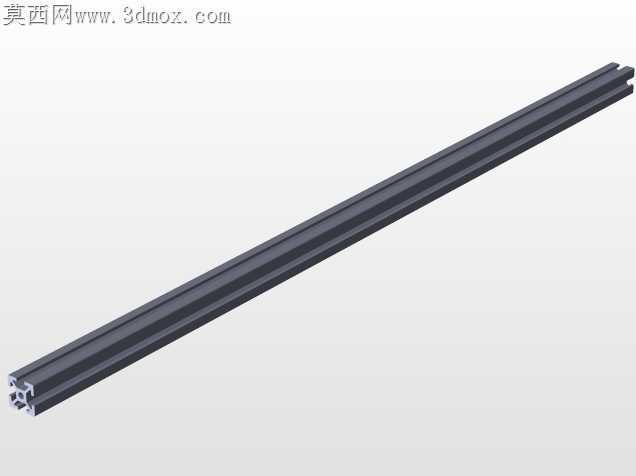

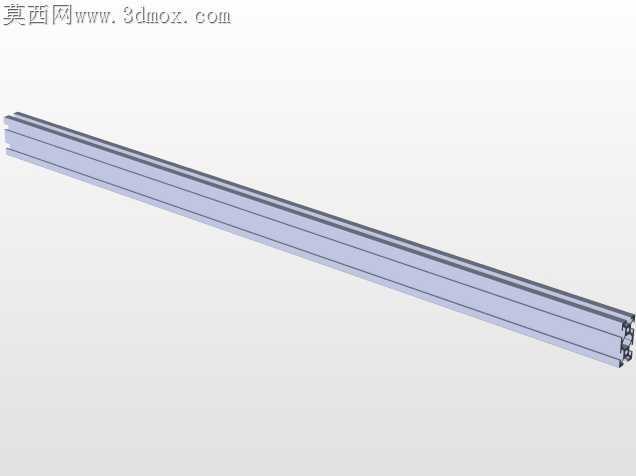

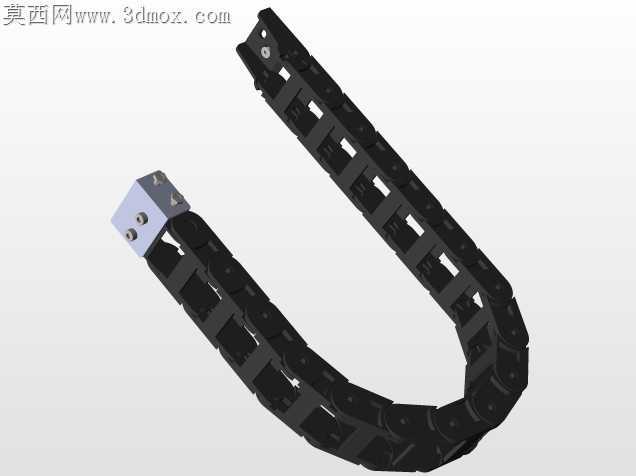

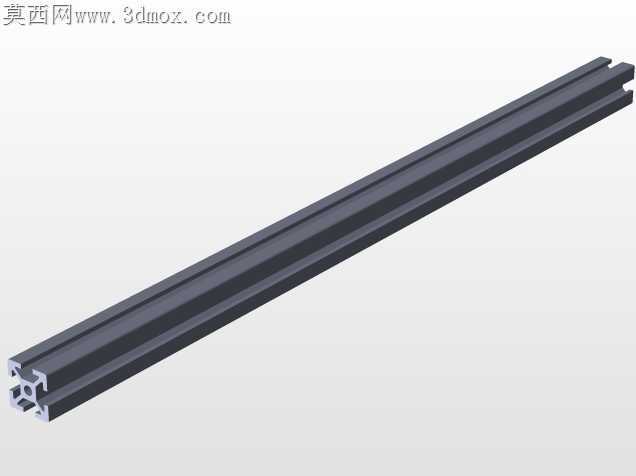

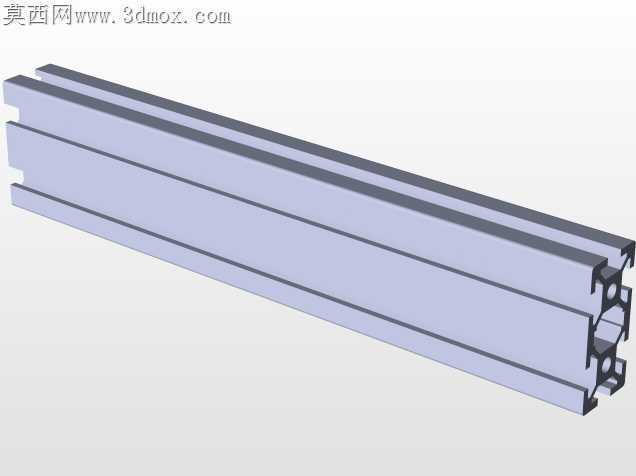

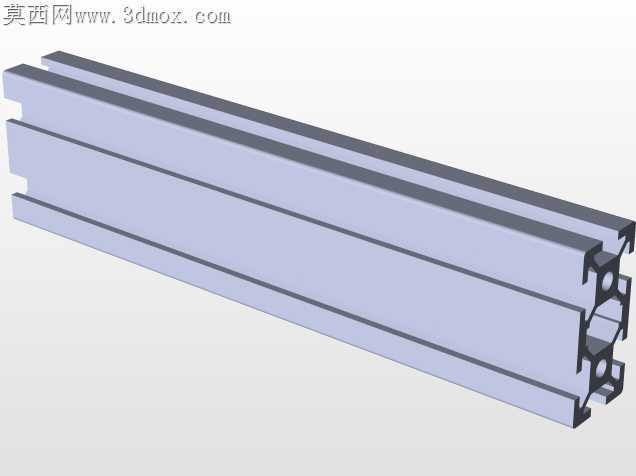

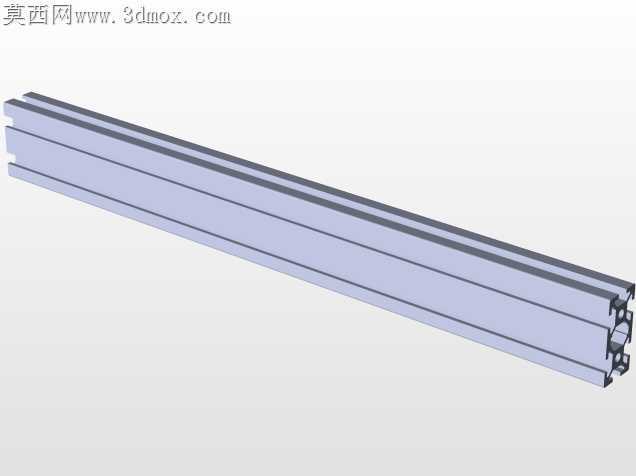

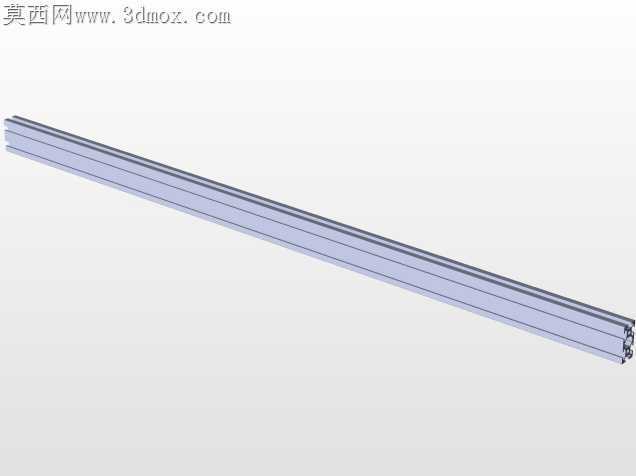

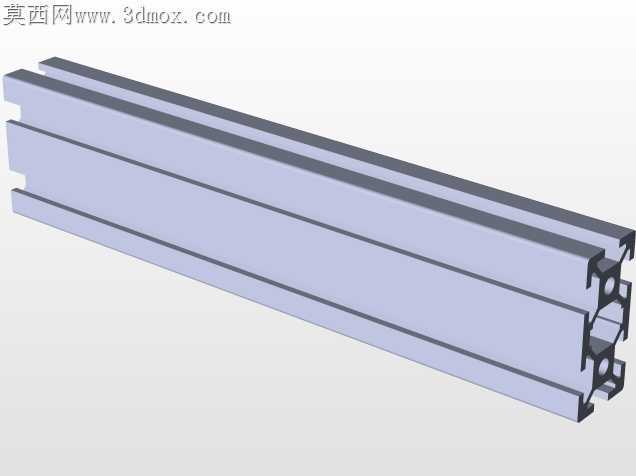

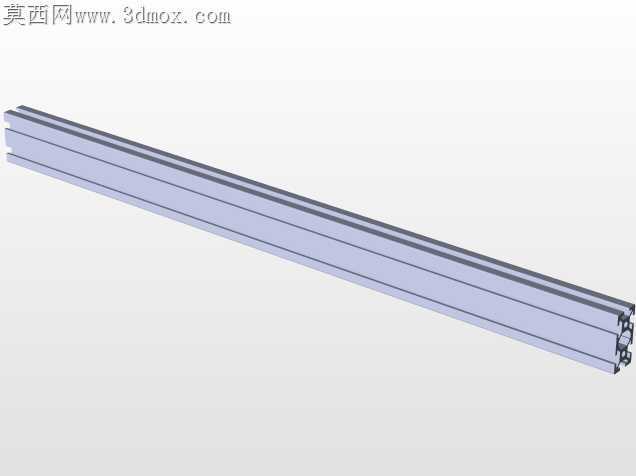

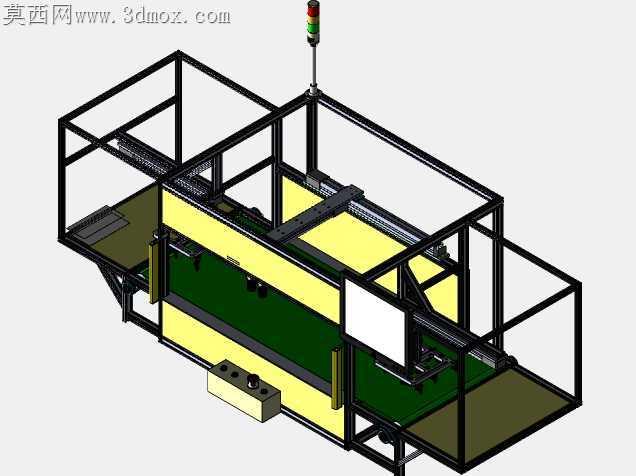

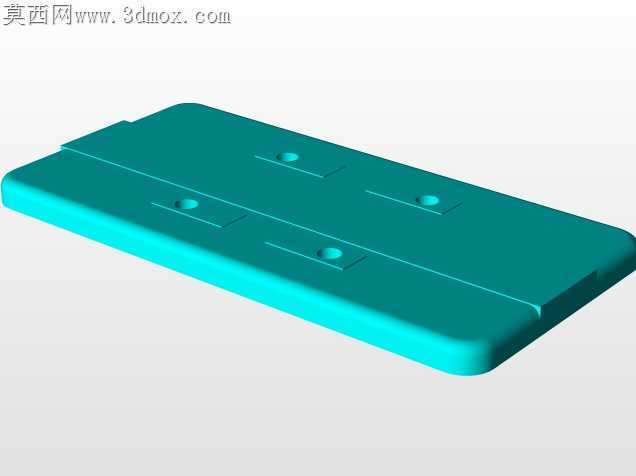

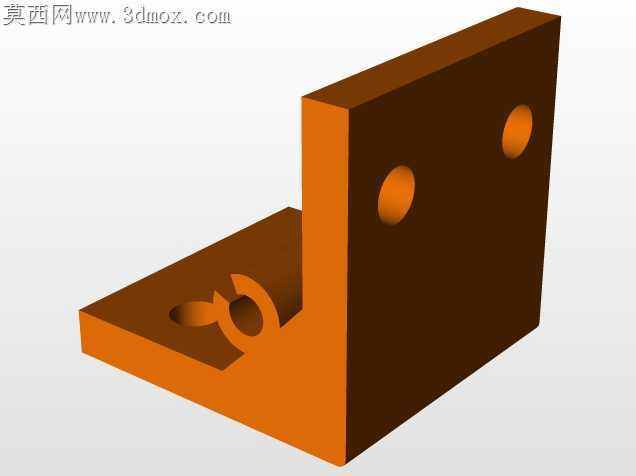

产线落地的外观检测工位常遇到机架共振拖糊视觉成像、横移模组卡滞带偏检测位、防护板漏光干扰打光效果这类实打实的问题，这套检测设备的结构设计从加工适配的角度做了不少针对性的取舍。外围铝型材框架的拼接处没有用常规的直角角码直接锁附，在型材槽内预埋了定制的不锈钢连接块，每根竖梁和横梁的配合面都铣出了0.02mm的定位止口，避免现场组装时因型材切割斜度出现框架歪扭，顶部三色灯的安装座特意加了3mm厚的丁腈橡胶减震垫，隔绝横移模组高速往复时传递上来的震动，不会让灯座长期受震出现接线松脱。中部的双工位输送平台，皮带承托板没有用整面的电木板铺设，在视觉相机的正下方区域换成了表面做哑光黑阳极氧化的铝合金板，电木板长期受摩擦掉的细屑不会积在成像区形成误判的暗斑，板上每隔15cm开的沉头孔全部做了倒角处理，锁附后螺丝头完全沉到板面以下，不会刮花皮带背面造成运行跳齿。横跨工位的线性模组安装座，和框架连接的位置做了长圆孔调节结构，现场调试时可以微调模组的水平度，补偿地面不平整带来的安装误差，模组侧方拖链的弯曲半径特意选了比常规大一个规格的型号，内置的视觉信号线和气缸气管不会因为长期反复弯折出现线芯断裂、气管折损漏气的问题。设备外侧的防护门板，和框架接触的边缘全部贴了2mm厚的黑色泡棉密封条，既可以挡住车间内的杂散光进入成像区影响检测精度，也能隔绝设备运行的噪音向外传递，门板上预留的观察窗用的是半透茶色的亚克力板，不会像透明板那样产生灯光反射干扰操作人员视线。前端的操作按钮盒没有直接焊在框架上，做了可翻转的铰链连接结构，操作人员换型调试时可以把按钮盒转到合适的操作角度，不用探身到设备内部按开关，减少安全隐患。视觉相机的安装支架做了三轴可调的锁紧结构，每个调节轴都加了弹簧垫圈和锁紧顶丝，调好焦距和角度后不会因为设备运行的震动出现镜头偏移，省去日常反复校准的麻烦。气缸驱动的检测压头，在接触产品的位置包了一层2mm厚的聚氨酯胶垫，压合定位时不会刮花产品表面，胶垫做了快拆结构，磨损后不用拆整个压头就能直接更换，减少停机维护的时间。
