三角构型履带行走机构结构设计

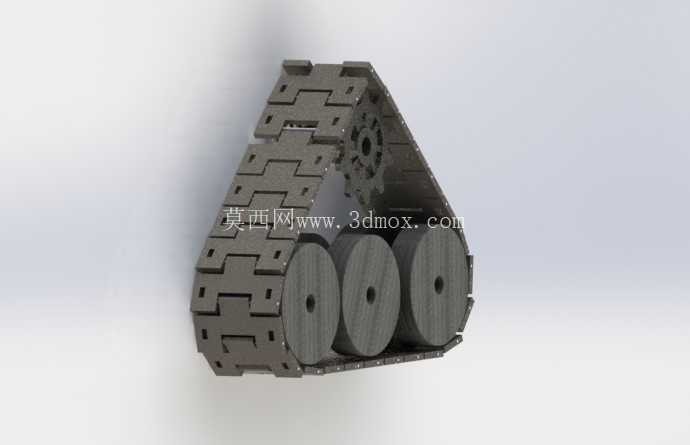

这套三角构型的履带行走结构，最初的设计出发点是适配小型仿生机器人的移动需求，在狭小空间、非平整铺装路面的场景下，相比轮式结构拥有更强的越障与抓地能力，常见于教学类机器人项目、小型勘探移动平台、室内巡检机器人的底盘选型参考。从结构组成来看，整套行走单元包含履带板拼接成的环形履带、三个呈三角排布的负重轮、内置的驱动轮以及侧边的限位导向结构，没有额外的张紧调节机构，依靠三角排布的轮系自身张紧履带，减少了额外的张紧零件数量，降低了整体装配复杂度。

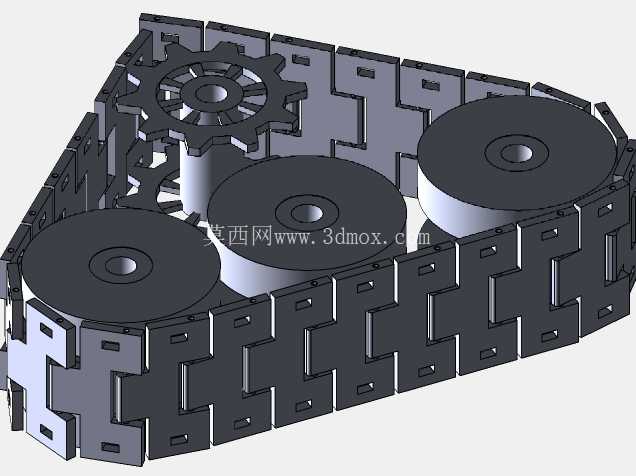

设计过程中首先确定的是轮系的排布逻辑，三个负重轮采用等腰三角布局，顶部轮位预留驱动轮安装空间，驱动轮的齿形与履带板内侧的卡槽完全匹配，动力输入后可直接带动履带循环转动，避免了额外传动链带来的动力损耗。履带板采用模块化拼接设计，单块履带板两端设置互锁的卡扣结构，相邻板件通过销轴连接，可根据实际需求增减履带板数量调整履带周长，适配不同尺寸的轮系布局，这种拼接结构也方便后期维护，单块履带板磨损后可单独更换，无需替换整根履带，降低了后期运维的成本。

从安装边界来看，整套行走单元的轮廓为闭合三角形结构，横向宽度控制在单块履带板的宽度范围内，纵向高度由三个轮的中心距决定，安装时仅需固定顶部驱动轮的转轴位置，两个底部负重轮通过侧边支架与主体框架连接，不需要额外的承重支撑结构，履带下沿与安装基准面的间隙可通过调整轮系中心距微调，保证行走时履带与地面的接触面积足够，不会出现局部压强过大导致的下陷问题。

功能特性上，这种三角履带结构相比普通长圆形履带，拥有更大的接近角与离去角，越障时前端履带可直接搭在障碍物边缘，借助履带的转动带动整体爬升，在10厘米高度以内的垂直障碍、30度以内的斜坡路面都能稳定行走，履带板表面做了防滑的凹凸纹理，在光滑瓷砖面、粗糙水泥面、松软沙土面都能提供足够的抓地力，不会出现打滑空转的情况。三个负重轮内部都镶嵌了滑动轴承，转动时的阻力较小，动力传递效率更高，轮体侧面做了挡边结构，可限制履带的横向窜动，避免行走过程中履带脱轨。

设计时也考虑了轻量化需求，履带板与轮体都采用等强度结构设计，在受力较大的连接位置做了加厚处理，非受力区域做了镂空减重，整体重量控制在较低水平，不会给小型机器人的动力系统带来过大负载。履带的节距经过反复匹配，与驱动轮的齿距完全契合，转动时不会出现跳齿、卡顿的问题，运转过程中噪音较低，适合室内场景使用。侧边的导向支架采用薄板折弯成型，既可以固定轮轴位置，也能对履带起到侧面防护作用，避免杂物卷入履带与轮体的间隙中造成卡滞。

在实际应用场景中，这类小型履带行走结构不仅可以用于教学类仿生机器人项目，也可经过尺寸放大后用于小型农用机械、雪地行走设备、管道巡检机器人的移动底盘，模块化的履带设计可以根据不同的负载需求调整履带板的材质与厚度，负载较大时可更换金属材质履带板，负载较轻时可采用工程塑料材质降低整体重量。安装时需要注意驱动轮与两个负重轮的平行度，若轮系平行度偏差过大，会导致履带单侧磨损加剧，甚至出现脱轨问题，轮轴的固定需要采用防松结构，避免长时间行走震动导致轮轴松动。整套结构没有复杂的曲面特征，所有零件都可通过常规的机加工或者3D打印方式制作，加工难度较低，适合作为机械结构教学的典型案例，也可作为小型移动设备底盘设计的参考原型，在验证行走性能时可直接套用这套轮系排布逻辑，根据实际负载调整尺寸参数即可，不需要重新验证履带与轮系的匹配关系，可大幅缩短研发周期。
