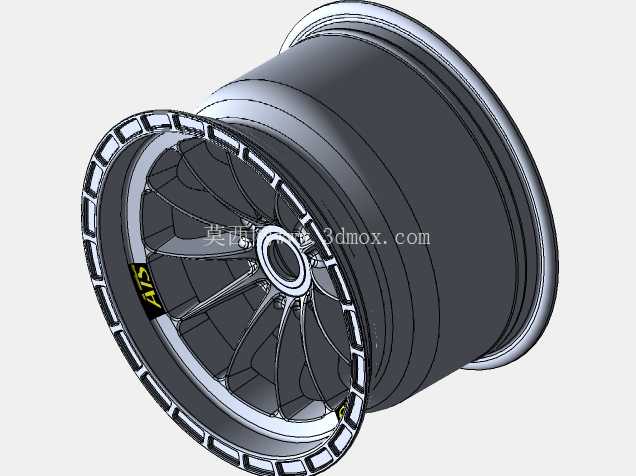

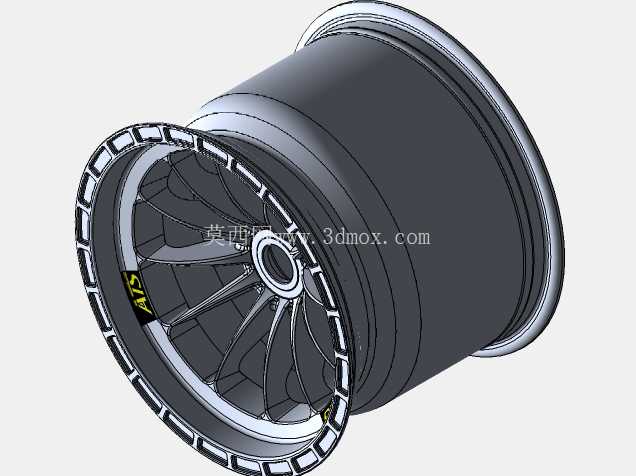

ATS F3款多辐条汽车改装轮毂结构设计

汽车轮毂作为整车行走系统的核心承载部件，直接关联行驶安全性、操控响应性与外观视觉效果，改装款轮毂的设计需要在轻量化、结构强度、安装适配性之间找到精准平衡点。这款ATS F3轮毂采用深凹多辐条布局，首先从轮辋部分的结构来看，轮辋的胎圈座角度、轮缘高度完全符合乘用车轮胎装配的标准规范，能够保证轮胎充气后与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈的风险，轮辋的桶身深度适配宽胎改装需求，可容纳更大宽度的性能轮胎，满足改装场景下对抓地力的提升要求。

辐条部分采用分叉式多辐设计，每根辐条从中心安装盘位置向外延伸至轮辋边缘，辐条的截面做了变厚度处理，靠近中心安装座的位置厚度更大，能够承载起步、制动时传递的大扭矩，靠近轮辋的位置逐渐收窄，在保证结构刚度的前提下尽可能削减非必要的材料重量，降低簧下质量——对于汽车行走系统而言，簧下质量每降低1kg，带来的操控响应提升效果相当于簧上质量降低5-10kg，这也是改装轮毂设计中核心的优化方向。辐条表面的造型做了立体切角处理，既可以在行驶过程中引导气流穿过，带走刹车系统工作产生的热量，避免制动热衰减，也能形成独特的光影效果，满足改装用户对外观个性化的需求。

中心安装区域的设计严格遵循乘用车轮毂的安装规范，中心孔的尺寸、PCD螺栓孔的分布圆直径、螺栓孔的沉台深度都做了标准化适配，能够直接对应特定车型的轮毂轴头，不需要额外加装变径圈即可保证安装同轴度，避免高速行驶时出现方向盘抖动的问题。中心盖的安装位预留了卡扣结构，可以固定品牌标识盖，遮挡内部的轴头与螺栓，提升整体外观的完整性。轮缘位置做了加厚的防擦边设计，日常行驶中如果出现路肩刮蹭，首先接触的是加厚的轮缘保护层，不会直接损伤辐条主体结构，降低小刮蹭带来的维修成本。

从实际应用场景来看，这款轮毂既可以用于民用乘用车的外观改装，满足车主对车辆个性化外观的需求，也可以适配入门级赛道日的使用场景，结构强度能够承受激烈驾驶时的侧向G值与制动载荷，轮辋的气密性设计满足无内胎轮胎的使用要求，不需要额外加装内胎即可正常使用。设计过程中首先通过三维建模完成整体曲面的构建，对辐条的受力路径做了连续化处理，避免出现应力集中的直角结构，所有的过渡位置都做了圆角处理，即使在铸造或者锻造加工过程中，也能保证材料填充的均匀性，减少加工缺陷出现的概率。

安装边界方面，轮毂的偏距设置经过匹配计算，安装后轮距的增量控制在合理范围内，不会超出车身翼子板的边界，也不会在转向过程中与减震器、刹车卡钳发生干涉，预留的卡钳间隙可以容纳大尺寸的多活塞改装刹车卡钳，满足用户后续升级制动系统的需求。轮辋的气门嘴孔位置做了加厚处理，避免安装气门嘴时出现开裂问题，同时位置设置在两根辐条之间，不会影响动平衡的配重块安装。整个轮毂的重量分布经过优化，在建模阶段就做了初步的动平衡校核，减少后续实际生产中需要配加的平衡块重量，提升高速行驶的稳定性。
